汽车发动机用火花塞结构三维建模作品

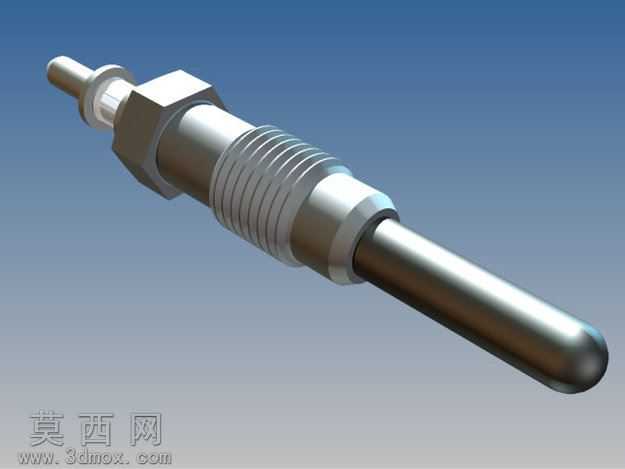

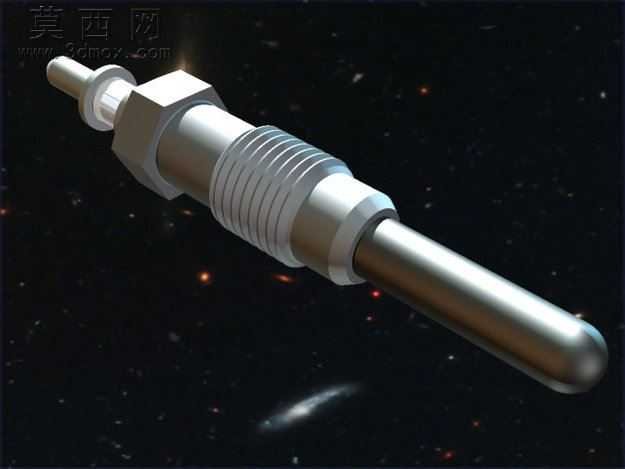

本作品为汽车发动机点火系统核心部件火花塞的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自底向上的装配建模思路，先拆分火花塞各组成结构分别完成零件建模，再通过装配约束完成整体组合，完整还原了火花塞的真实结构比例与装配关系。建模阶段首先处理接线螺母与绝缘瓷体部分，接线螺母采用六角柱体与圆柱体组合拉伸完成，边缘做0.2mm的倒角处理还原真实零件的工艺特征；绝缘瓷体部分通过旋转凸台命令生成主体轮廓，表面的多道环状防滑棱采用圆周阵列命令完成，保证棱边间距均匀一致，还原陶瓷绝缘件的结构特征。金属壳体部分是建模的核心结构，首先通过旋转命令生成壳体的基础柱体轮廓，六角拧动部位采用拉伸切除与凸台组合完成，对六角棱边做圆角处理避免尖锐棱角，壳体中部的密封螺纹采用Inventor自带的螺纹特征命令生成，严格按照公制螺纹标准设置牙距与牙型参数，还原真实火花塞的安装密封结构；壳体下端的密封垫圈采用薄壁圆环结构建模，添加轻微的形变特征模拟垫圈压紧后的状态，提升模型真实感。中心电极与侧电极部分采用不同的材质参数区分，中心电极主体为金属杆结构，末端做圆弧收头处理，侧电极与壳体下端连接，折弯角度严格参考真实火花塞的点火间隙参数设置，保证电极间的间隙尺寸符合行业标准。材质与渲染阶段，金属壳体、电极、接线螺母部分赋予抛光金属钢材质，调整金属粗糙度参数为0.15，反射率设置为0.8，还原金属零件的机加工金属光泽；绝缘瓷体部分赋予高白陶瓷材质，设置轻微的半透明参数与0.3的粗糙度，模拟陶瓷绝缘件的温润质感；密封垫圈部分赋予经过挤压的软金属材质，粗糙度设置为0.4，还原垫圈安装后的哑光金属质感。渲染场景采用深色星空背景，添加三点布光系统，主光源从侧上方45度角照射，突出金属壳体的螺纹结构与六角轮廓，辅光源从另一侧补光避免暗部死黑，轮廓光从模型后方照射勾勒零件边缘，添加微弱的环境光反射效果，最终渲染图清晰展现火花塞各部分的结构细节，金属与陶瓷材质的质感区分明确，整体模型结构完整无破面，各零件间的装配关系准确，可用于发动机结构教学、配件展示、装配模拟等多种场景。
