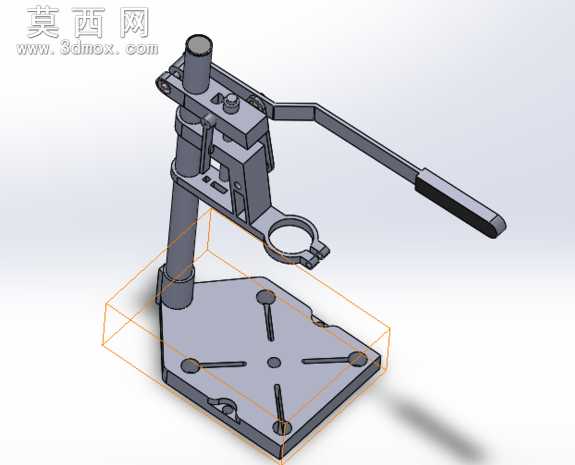

手动台式钻架工装结构三维设计

本作品为手动台式钻架的三维参数化模型，建模过程严格遵循机械工装的实际加工装配逻辑，采用自底向上的建模流程完成全零件构建与总装配合。首先针对底座部分进行建模，通过草图绘制底座的异形轮廓，拉伸生成带安装槽、定位孔的厚重底座实体，对底座表面的防滑槽、安装沉孔进行细节特征刻画，赋予底座哑光铸铁材质，还原铸铁件磨砂质感与厚重的金属视觉效果，保证底座作为支撑部件的稳重视觉表现。接下来完成立柱结构建模，采用圆柱拉伸生成竖直主立柱，对立柱与底座的连接法兰、立柱表面的高度调节卡槽进行精准特征绘制，赋予立柱与底座一致的铸铁材质，同时对立柱表面做轻微的拉丝纹理处理，区分立柱与底座的加工面差异。随后构建核心的滑动升降箱体部分，通过多草图放样、拉伸切除生成箱体的滑动套孔、压杆铰接座、钻头夹持环安装位，对箱体上的锁紧旋钮、铰接销轴进行单独零件建模并完成装配配合，赋予箱体部件铸钢材质，调整材质粗糙度参数，表现机加工后金属件的细腻哑光质感。之后完成手动操作压杆的建模，绘制长杆状的压杆轮廓，对末端的防滑手柄进行包覆特征处理，手柄部分赋予黑色防滑橡胶材质，杆身部分采用与箱体一致的铸钢材质，还原压杆的操作握持手感表现。最后构建钻头夹持环部件，绘制环形夹持结构与锁紧卡扣特征，赋予弹性钢片材质，表现夹持部件的弹性结构特性。渲染阶段采用工作室柔和光源，添加柔和的地面阴影效果，调整各部件材质的反光度与粗糙度参数，让金属部件呈现真实的金属漫反射效果，橡胶手柄呈现弱反光的哑光质感。模型完整还原了手动钻架的杠杆下压结构、立柱升降调节结构、底座固定结构、钻头夹持定位结构，各活动部件保留了合理的装配间隙，可直观展示手动钻架下压进给、高度调节、工件固定的完整工作原理，整体建模尺寸符合民用小型手动钻架的实际参数比例，结构逻辑清晰，细节特征完整，可用于手动钻孔工装的结构展示、原理教学以及同类工装的设计参考。
