电机定子加工楔入工装设备结构设计

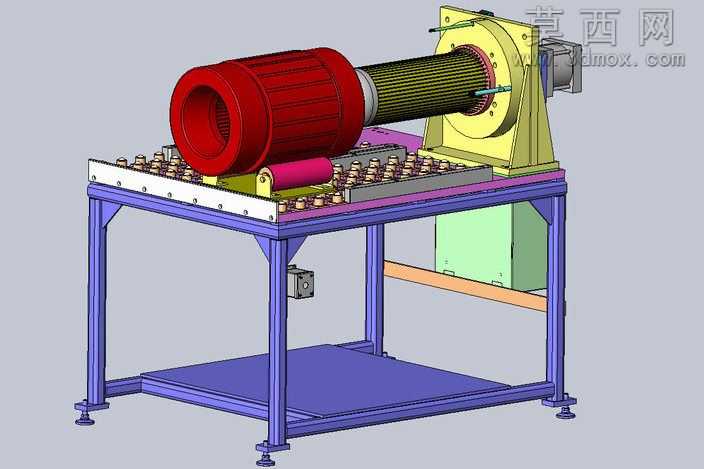

本作品为电机定子加工楔入工序的专用工装设备三维设计，整体采用自顶向下的参数化建模思路完成全结构搭建，建模过程中对各零部件的装配干涉、运动行程、受力支撑逻辑做了完整校验，确保结构可落地性。设备主体分为底部支撑机架、工件定位承载平台、楔入执行机构、驱动安装座四大模块，底部机架采用标准工业铝型材搭配方钢焊接框架结构，建模时为型材赋予了哑光蓝紫色喷塑金属材质，底部配置可调式脚杯结构，可实现设备水平度调节，机架下层设置置物平台，用于放置电气控制元件与辅助工装，材质做了哑光浅绿钣金材质区分，还原真实设备的材质质感。中部承载平台采用加厚钢板加工而成，表面均匀排布多组定位支撑块，用于承托待加工的电机定子工件，支撑块做了黄铜色耐磨材质赋值，模拟实际加工中耐磨铜套的材质特性，平台侧边设置直线导向结构，保障楔入动作的直线度精度。上部执行机构包含红色的驱动防护壳体、黄色的安装支座与楔入主轴结构，驱动壳体做了散热筋条的细节建模，还原驱动部件的外观结构特征，安装支座采用加强筋结构设计，建模时通过有限元受力分析逻辑优化筋条排布，保障楔入作业时的结构刚性，避免受力变形影响加工精度，楔入主轴部分做了多组定位销与导向槽的细节建模，可精准对准定子工件的楔入位置，实现绝缘楔块的精准压入装配。整体渲染采用工业产品常用的白背景柔光渲染方案，不同功能部件采用差异化的材质配色区分，结构件的金属光泽、防护件的哑光漆面、耐磨件的铜质质感都做了对应的材质参数调整，清晰展现各部分的结构连接关系与功能分区。设计过程中充分考虑了工装的操作便捷性与维护性，驱动部件采用侧装式布局，便于后期检修更换，工件定位区域预留足够的上下料操作空间，适配不同规格定子的装夹需求，各连接部位的螺栓、定位销等标准件均按实际规格建模，完整还原设备的装配逻辑，可直接用于生产加工的方案评审、结构优化与加工出图参考。
