壁挂式多工位负载检测工装结构设计

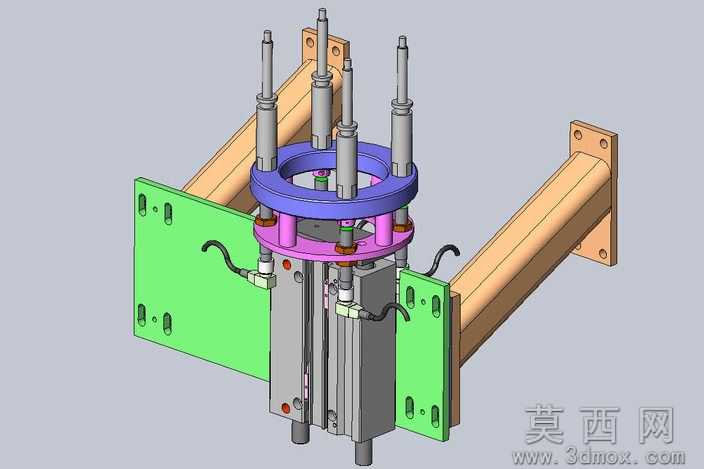

本作品为壁挂式多工位负载检测工装的三维设计模型，建模过程中严格遵循公制设计规范，对各组成部件的尺寸公差、装配关系进行了精准还原。模型整体采用壁挂悬臂式安装结构，两根方形截面的支撑悬臂通过端部带安装孔的法兰座与安装基面固定，悬臂采用金属质感的浅棕材质渲染，还原了型钢构件的表面质感，为整套检测机构提供稳定的支撑基础。检测执行部分采用分层环形布局设计，上层紫色环形定位座、下层粉色环形安装座通过立柱连接固定，环形座上均匀分布六组竖直布置的检测导杆组件，导杆采用银灰色金属材质，还原了精密轴类零件的光滑表面特征，导杆下端配置检测接头与气动管路接口，可同步完成多工位的负载检测作业。环形座中间位置布置核心气动驱动组件，主体为银灰色方形缸体结构，缸体表面设置气路接口、调节旋钮与状态标识点，两侧通过绿色安装立板与支撑悬臂连接，绿色立板上开设多组定位安装孔与减重槽，既保证结构连接强度，又合理控制整体重量。建模过程中对所有零件的装配约束进行了完整定义，可直观呈现各部件的运动行程与装配间隙，气动管路采用黑色柔性材质渲染，还原了软管的弯曲形态与连接位置。设计思路围绕多工位同步检测的需求展开，采用环形布局最大化利用安装空间，壁挂式安装方式可有效节省生产现场的地面占用面积，多导杆同步动作的结构可大幅提升检测效率，各检测工位独立配置气路接口，可根据实际检测需求调整单工位的检测参数，兼顾检测效率与使用灵活性。模型渲染阶段对不同功能的部件采用差异化的材质配色，便于快速区分结构组成，金属部件添加了符合实际加工特征的表面粗糙度效果，安装板件还原了板材加工后的哑光质感，整体模型结构完整，可直接用于工装结构验证、作业指导演示以及后续的加工出图参考。
