机器人夹持器多形态性能测试球

　　在工业机器人末端夹持器的研发、调试与出厂标定环节，标准化的测试工件是验证夹持性能的核心载体，这款多形态测试球正是为覆盖夹持器全场景性能验证需求设计的。不同于常规单一形态的测试工件，它整合了多种典型被夹持物的外形特征，能够在一次测试流程中完成多维度的夹持性能校验，减少测试过程中频繁更换工件的辅助时间，提升夹持器调试与验证的效率。

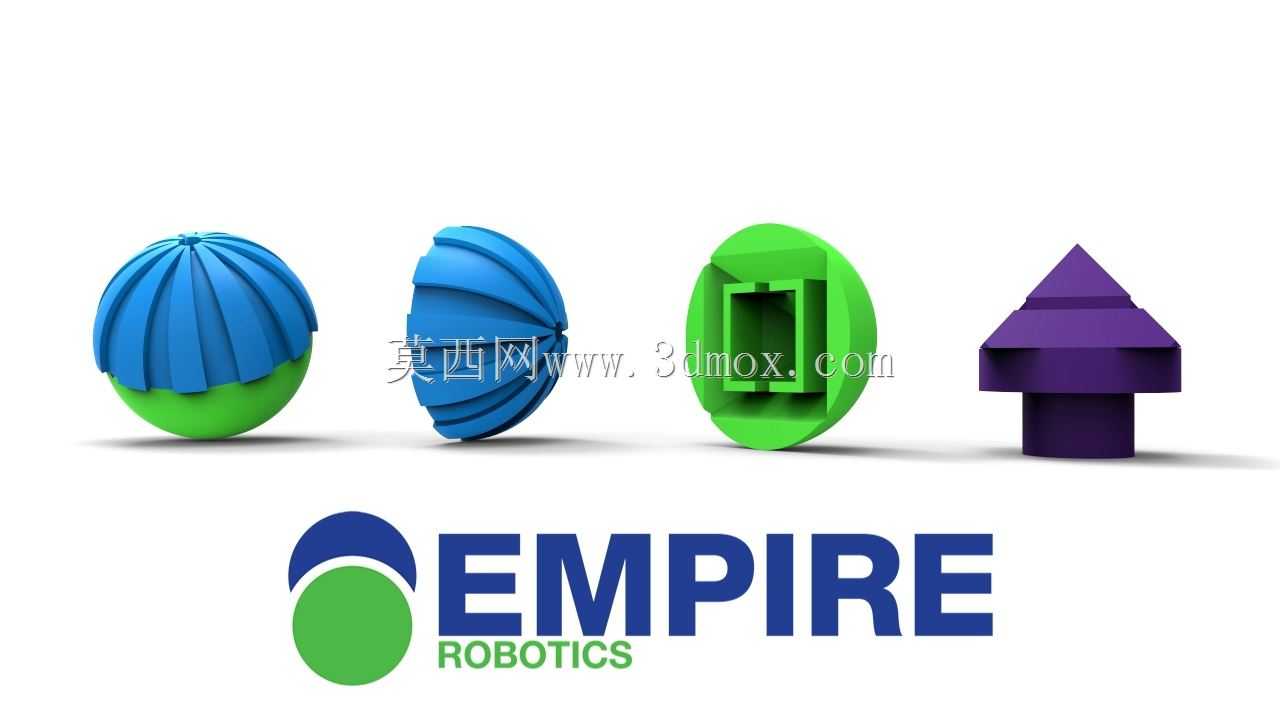

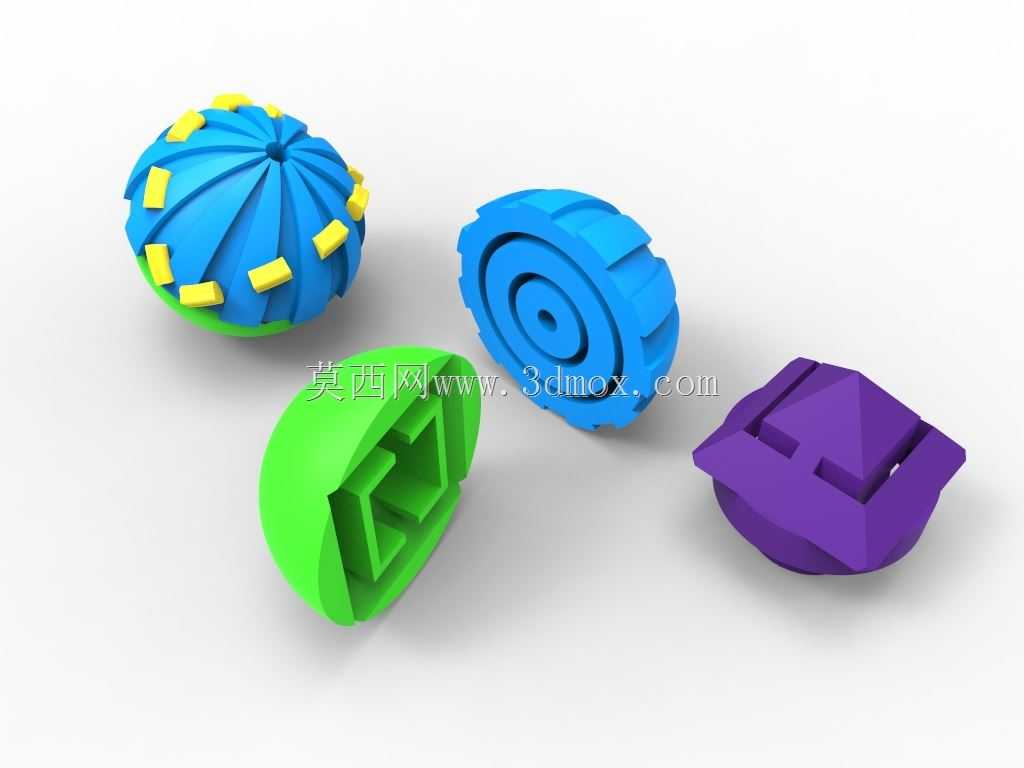

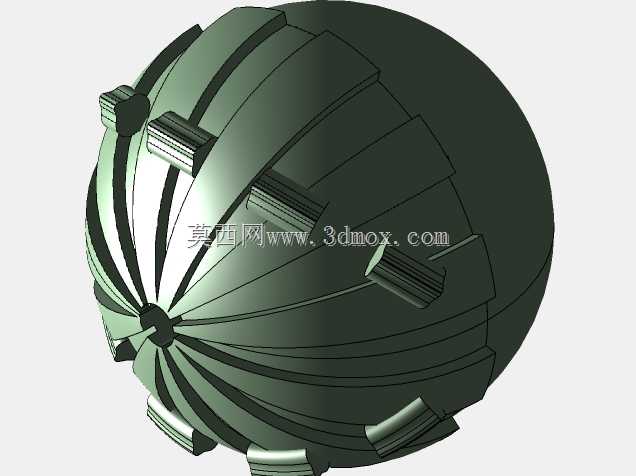

　　从设计逻辑来看，这款测试工件以球形为基础载体，拆分出不同特征的测试区段：球面区段用于验证夹持器对曲面工件的自适应包覆能力，对应实际生产中球形零件、圆弧面工件的夹持场景；带非对称条纹的区段，用于验证夹持器在接触面存在非规则纹理、摩擦系数不均工况下的夹持稳定性，模拟实际生产中表面带筋条、凹凸纹理工件的夹持状态；带内凹方槽的区段，可验证夹持器对带内孔、凹槽特征工件的内撑夹持或外夹定位能力，覆盖盘类、带安装槽类零件的夹持场景；顶部锥台形区段，则用于验证夹持器对锥面、尖顶类异形工件的夹持对中能力，适配特殊外形零件的上下料、装配作业需求。

　　尺寸设计上，基础球体直径设定为120mm，这个尺寸区间覆盖了多数轻载工业机器人夹持器的常规开合行程范围，能够适配市面主流的协作机器人、小型工业机器人末端夹爪的测试需求；如果需要适配更大开合行程的重载夹持器，可直接对模型进行等比例缩放，不会破坏各测试区段的特征比例与验证逻辑。工件上的黄绿色区段为可选拓展结构，可根据测试需求选择是否保留，用于拓展验证夹持器对不同高度台阶特征的夹持适配性。

　　在实际应用场景中，这款测试球可用于夹持器出厂前的夹持力标定、重复定位精度验证、不同夹持姿态下的防滑性能测试，也可用于集成现场的夹持器调试，快速验证夹爪指型设计是否适配多类工件外形，减少后续实际生产中因夹持失稳导致的工件掉落、定位偏差问题。各测试区段的过渡位置做了平滑处理，避免测试过程中刮伤夹爪接触面，也能保证测试过程中夹持状态切换的顺畅性，不会因棱角卡滞影响测试结果的准确性。
