机器人夹持器性能测试用多形态立方体构件

　　在工业机器人末端夹持器的研发、调试与性能验证环节，标准化测试靶件是评估夹持稳定性、接触应力分布、异形面适配能力的核心工装，这套多形态分割式立方体测试构件，正是针对夹持器多场景适配性验证开发的专用测试载体。不同于常规等截面立方体测试块，这套构件将标准立方体沿不同空间角度做斜向分割，形成了包含完整立方体、斜切面半立方体、三角楔块、弧形曲面块在内的多组测试单元，可覆盖平面夹持、斜面接触、曲面贴合、棱角夹持等多种实际作业中常见的接触工况。从实际应用场景来看，这类测试构件主要用于夹持器出厂前的夹持力标定、接触包角验证、不同材质接触面摩擦系数测试，也可用于产线调试阶段，验证夹持器在搬运不同形态工件时的定位精度与夹持可靠性，

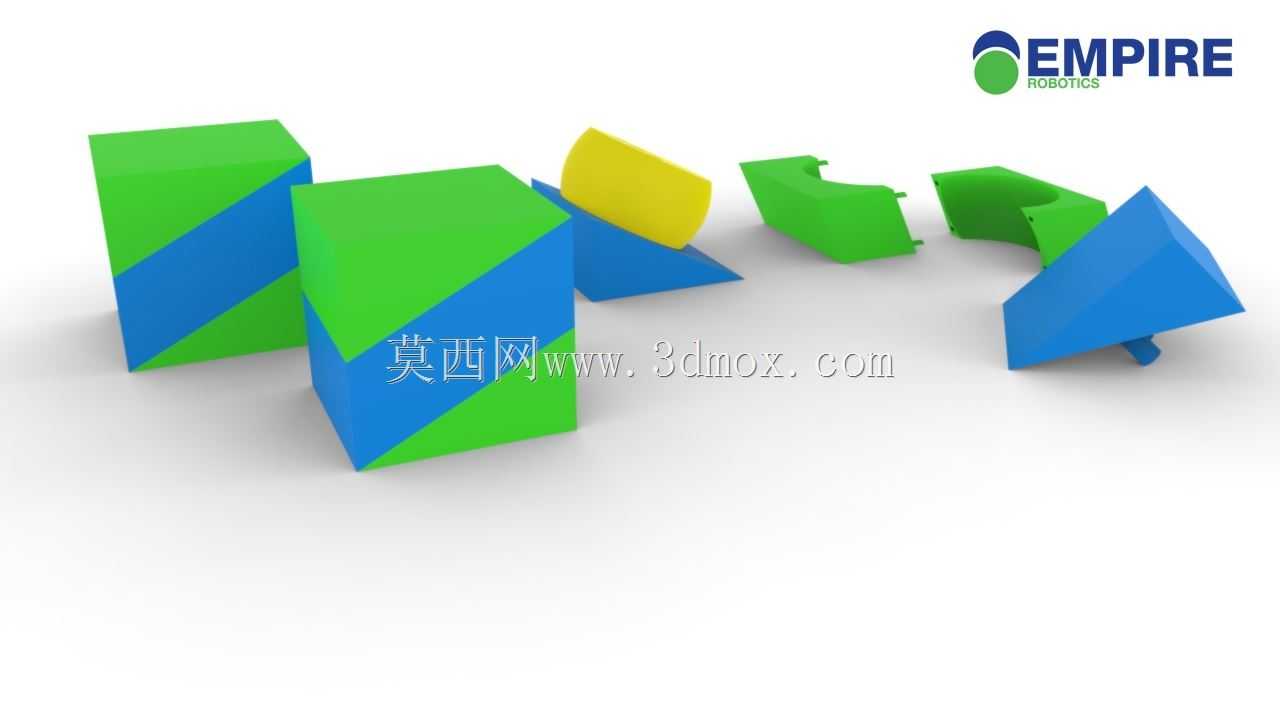

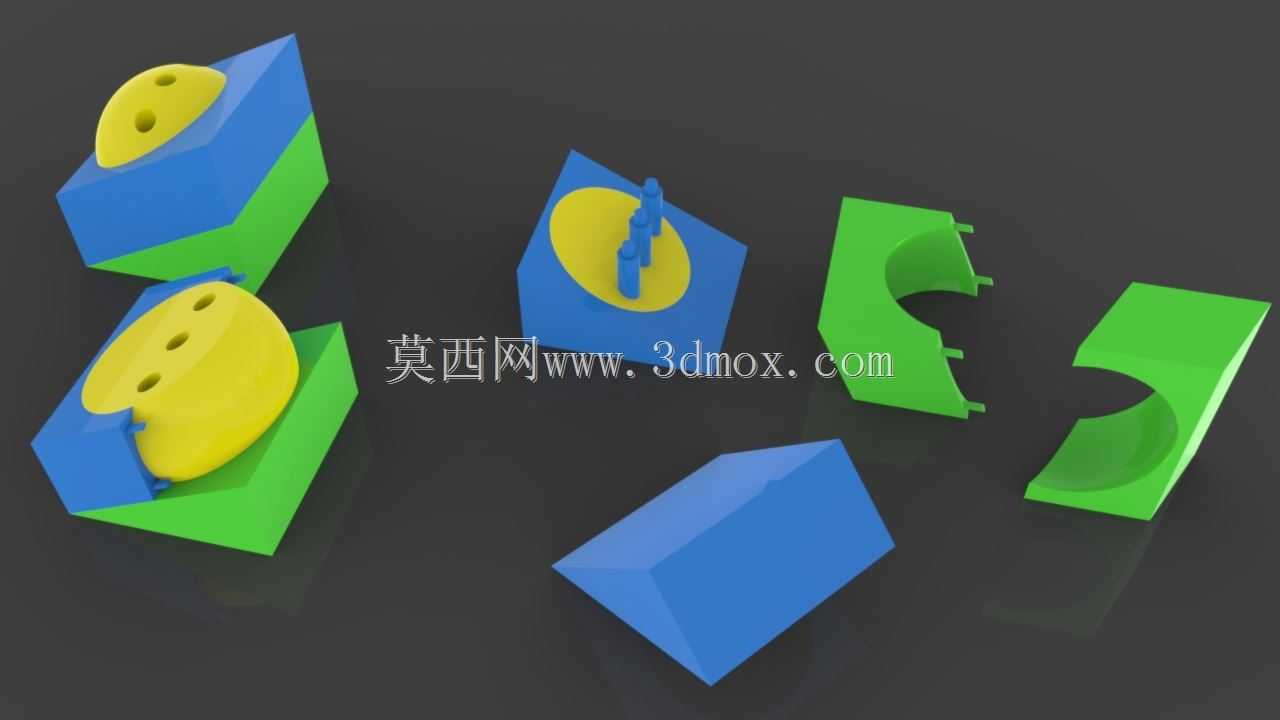

　　避免现场调试时直接使用生产工件造成磕碰损伤。设计这套构件时，核心思路是通过单一基准立方体的衍生分割，保证所有测试单元的基准尺寸统一，所有分割面的形位公差控制在同一精度等级，测试过程中无需重新标定机器人坐标系，仅通过更换不同测试单元即可快速完成多工况测试流程，大幅提升测试效率。构件的基准轮廓尺寸参考同类型测试球的规格设定，整体外接边界控制在130x130x130mm范围内，可适配绝大多数负载在5-20kg区间的工业机器人夹持器的开合行程范围，无需额外调整夹持器的安装位置即可完成装夹测试。不同分割单元的设计分别对应不同的测试需求：带完整相邻垂直面的立方体单元，用于验证夹持器平行夹爪的平面贴合度与对中精度；

　　斜切面单元用于验证夹爪在非垂直接触面下的夹持防滑能力，模拟实际生产中带拔模斜度的注塑件、铸件的夹持工况；弧形曲面单元则用于验证自适应夹爪或柔性夹爪的曲面贴合能力，对应轴类、壳体类曲面工件的搬运场景；三角楔块单元用于验证夹爪在小接触面积下的应力集中情况，评估夹持力过大时是否会造成工件表面压损。在实际测试流程中，可将不同单元组合摆放，模拟多工件同时夹持、错位工件拾取等复杂工况，也可在构件表面粘贴压力传感胶片，获取不同夹持力下的接触面应力分布数据，为夹持器的夹爪形面优化、夹持力参数设定提供量化依据。整套构件的各单元分割棱边均做了统一的倒角处理，避免测试过程中尖锐棱边划伤夹爪接触面，同时也模拟了实际生产中工件的常规倒角工艺特征，让测试数据更贴近真实作业场景。
