菱形外观Airpatrol空调控制终端结构设计

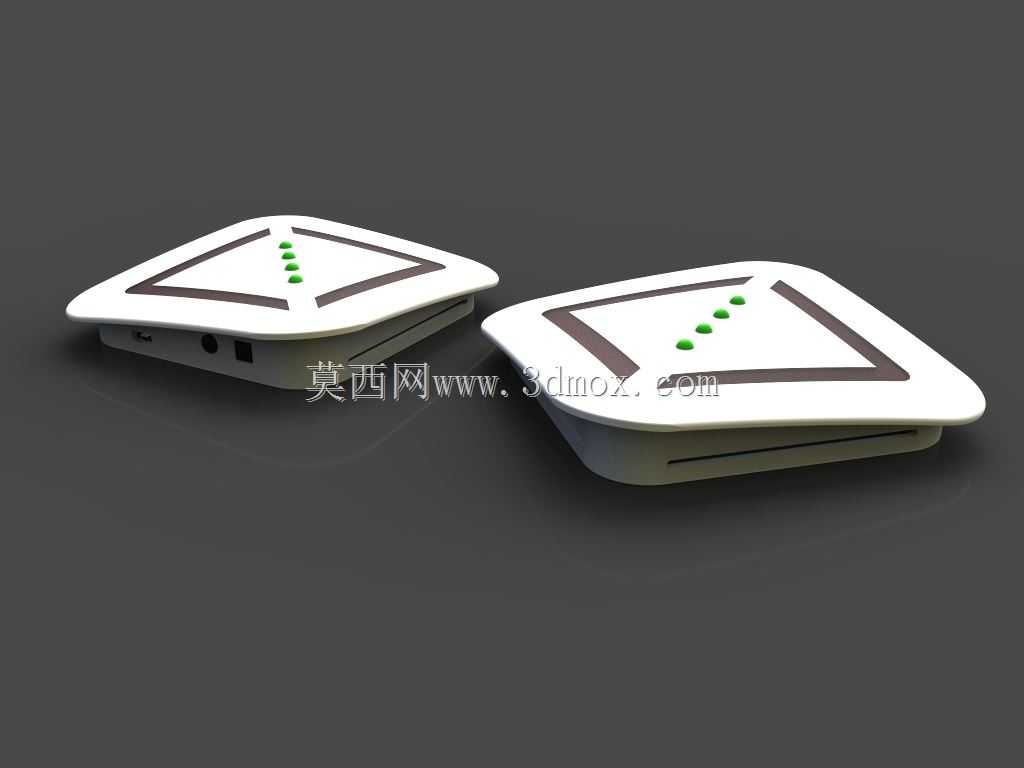

　　这款控制终端主要面向民用及小型商用空间的空调设备联控场景，可替代传统红外遥控器实现固定点位的空调状态调控，适配壁挂、桌面摆放两种安装方式，无需额外预留大面积安装空间。壳体采用菱形切角的扁平化造型，上壳表面做内凹式装饰槽设计，状态指示灯沿装饰槽侧边线性排布，用户在较远位置即可直观识别设备运行状态，避免传统点状指示灯排布带来的视角盲区。壳体侧边预留红外发射窗口、数据接口与复位按键开孔，接口位置做下沉式处理，避免外接数据线时突出壳体表面影响摆放平稳性，下壳与上壳采用卡扣加隐藏螺丝的装配方式，螺丝孔位设置在底部防滑胶垫下方，兼顾装配牢固度与外观整体性。设计阶段充分考虑注塑成型的工艺要求，壳体壁厚控制在均匀2mm区间，转角位置全部做R1.

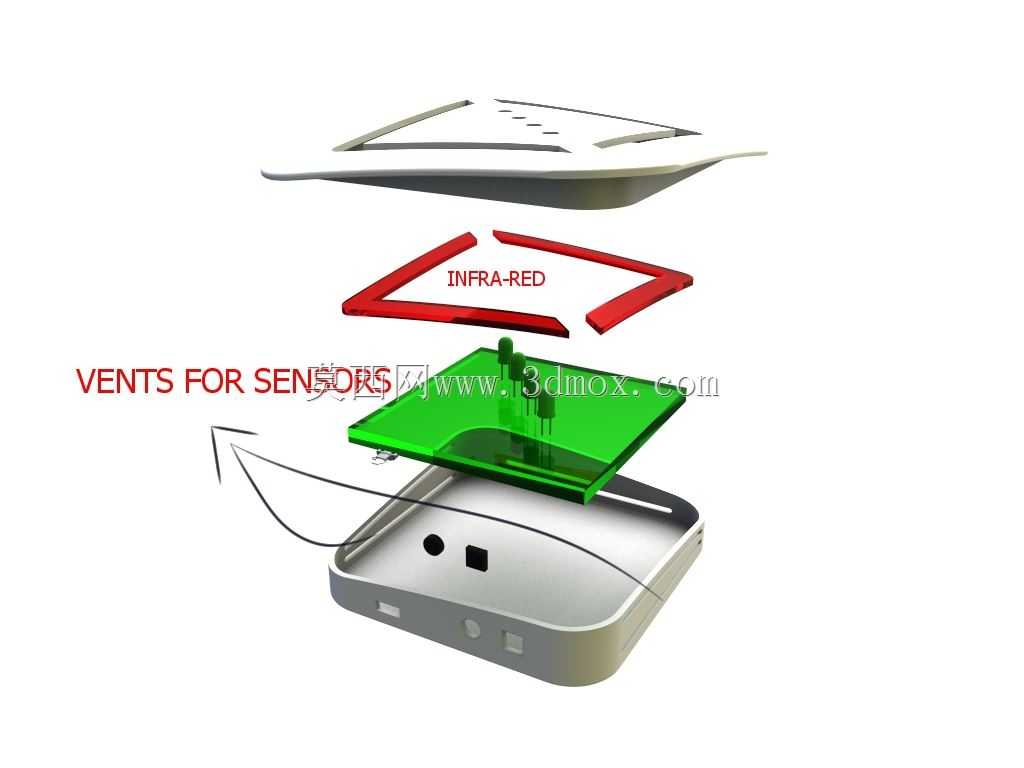

　　5以上圆角过渡，避免注塑过程中出现缩痕、填充不足等缺陷，同时减少后期壳体受温湿度变化产生的形变概率。安装边界方面，设备整体对角线长度控制在120mm以内，厚度仅22mm，壁挂安装时突出墙面尺寸小，不会与周边墙面插座、装饰线条产生干涉；桌面摆放时底部设置四个环形防滑胶垫安装位，胶垫高度1mm，既可以避免壳体与桌面直接摩擦产生划痕，也能预留底部散热间隙，保证设备长时间运行的稳定性。功能层面，壳体内部预留主控PCB板、红外发射模块、无线通讯模块的安装定位柱，定位柱高度根据元器件最高尺寸做适配设计，避免上壳装配时挤压元器件造成损坏，同时在指示灯对应位置做导光柱安装槽，导光柱采用磨砂PC材质，可将指示灯点光源转化为均匀的面状发光效果，减少光线直射产生的眩光问题。壳体侧边的散热槽采用窄缝式设计，缝隙宽度控制在1.2mm，既可以满足内部元器件的自然对流散热需求，也能避免日常使用中灰尘、细小杂物直接进入壳体内部，降低设备故障概率。
