Airpatrol控制器外壳结构设计方案

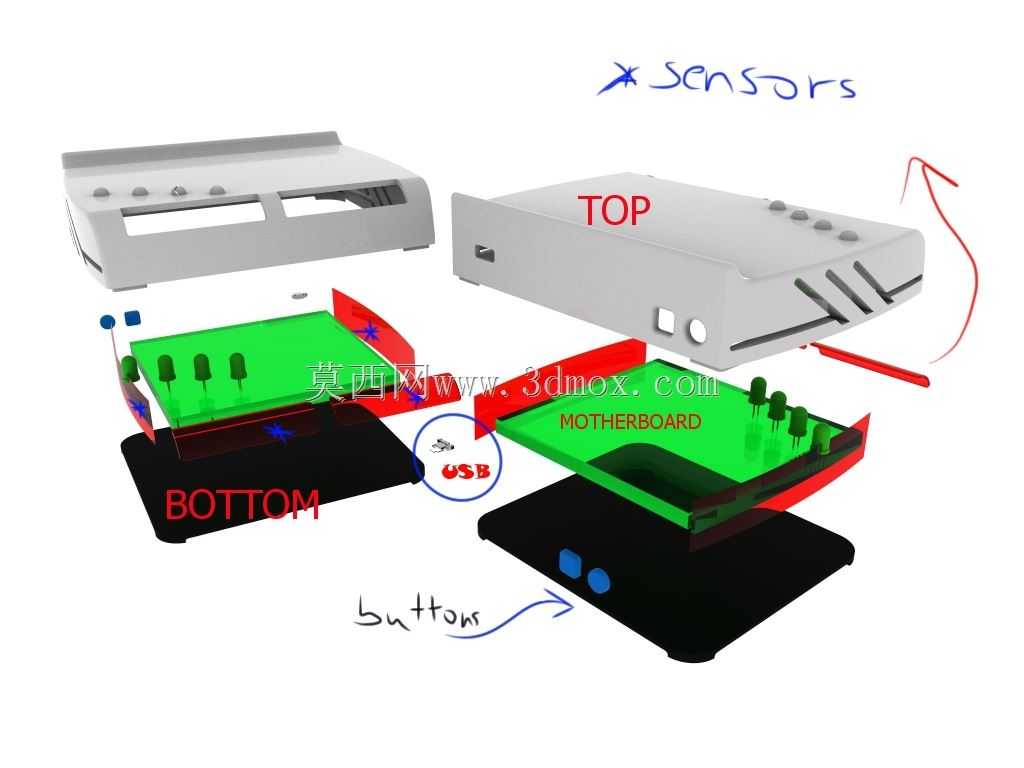

　　这款控制器壳体主要面向小型工业控制、民用暖通空调配套控制场景设计，可直接作为室内壁挂式控制终端的承载外壳使用，适配需要本地按键操作、状态指示灯显示、双数显窗口的控制类设备。从实际安装场景来看，这类壳体通常固定在室内墙面86型底盒或者平整设备面板上，安装孔位预留了足够的沉头空间，安装后螺丝头不会突出壳体表面，避免剐蹭或者积灰。壳体整体采用上下扣合的装配结构，侧边预留了卡扣位与少量螺丝固定柱，既可以满足量产时快速装配的需求，也能保证长期使用过程中上下壳不会出现松脱缝隙，适配ABS或者PC+ABS注塑工艺生产，壁厚均匀控制在2mm左右，既保证壳体结构强度，也能避免注塑过程中出现缩痕、翘曲等工艺缺陷。正面布局上，

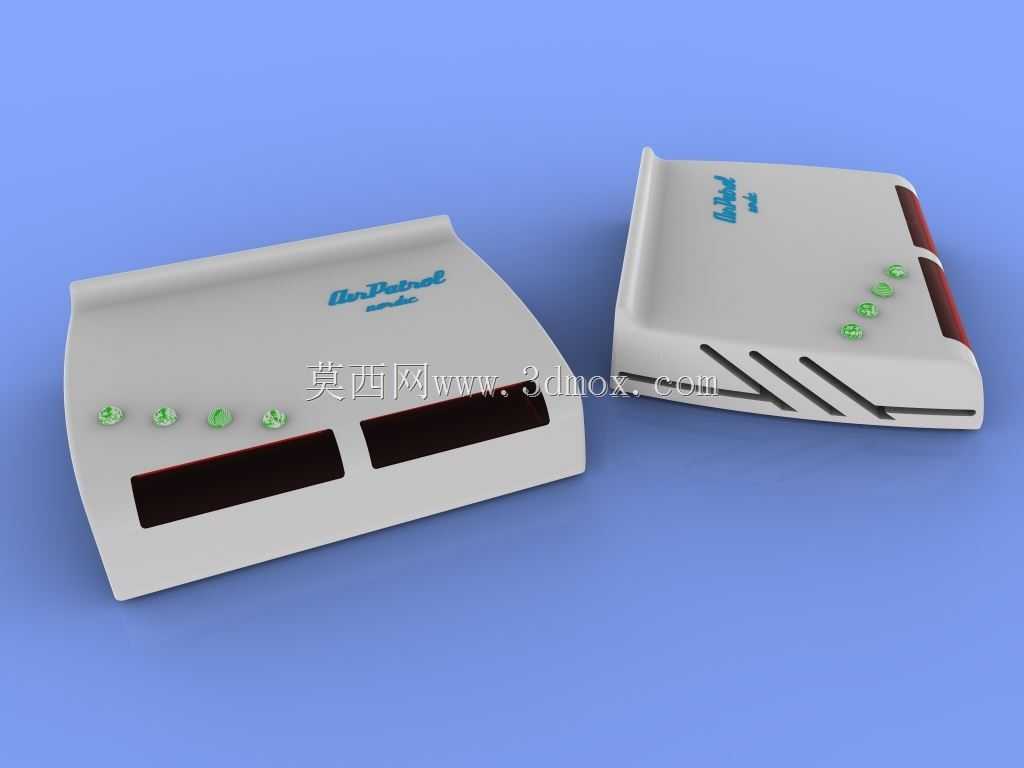

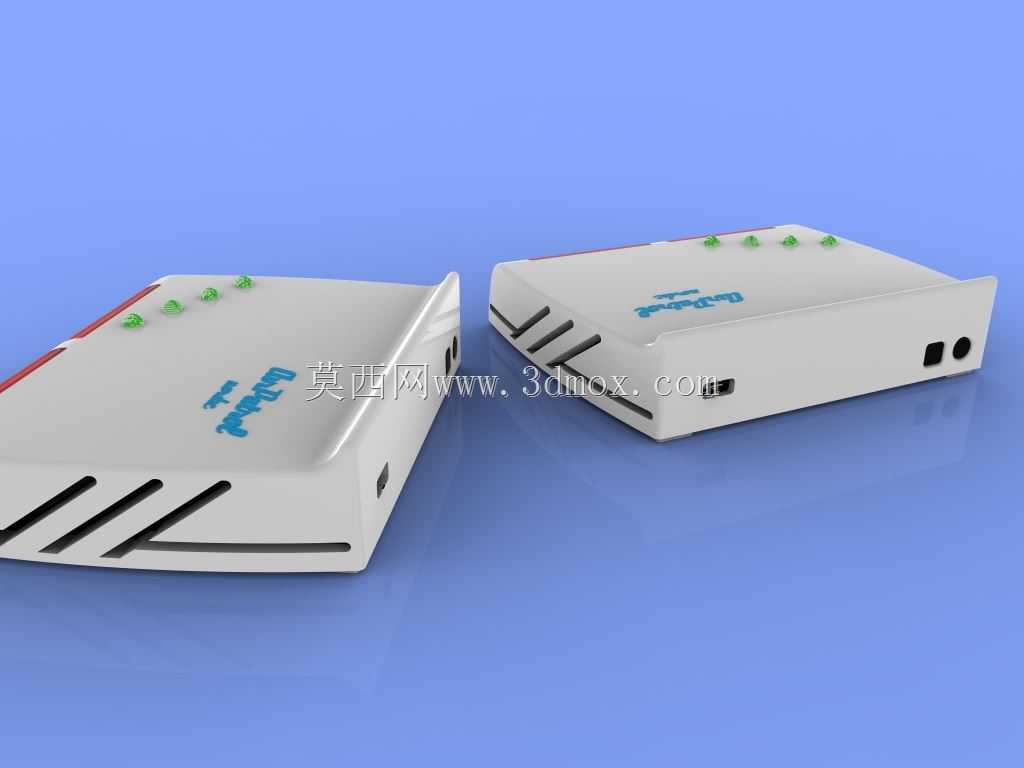

　　上方区域预留了品牌标识丝印位，下方排布四个操作按键的安装槽位，按键采用轻触开关直插PCB的方案，壳体按键孔位做了0.1mm的间隙配合，保证按键按压顺畅无卡滞，同时不会出现过大缝隙进灰的问题。按键旁侧排布四个状态指示灯的透光孔，孔位做了内凹导光柱安装位，可以直接装配圆形导光柱，让指示灯光线均匀透出，不会出现漏光或者散光的问题。正面两个长条形窗口为数显屏安装位，适配0.56英寸双数码管或者小型段码屏，窗口内侧预留了屏幕定位柱与双面胶粘贴位，屏幕装配后不会出现晃动，窗口边缘做了0.2mm的止口，可粘贴透明视窗片，既保护屏幕也能提升正面外观整洁度。壳体侧面做了斜向散热槽设计，槽位开口向下倾斜，既可以满足内部PCB工作时的自然散热需求，

　　也能避免灰尘或者溅水直接从散热槽进入壳体内部，提升设备在复杂室内环境下的运行可靠性。壳体一端预留了接线端口的开口位，适配RJ45或者端子排接线，开口处做了止口结构，可以配套橡胶防尘塞，未接线时可以封堵开口，避免杂物进入。从结构设计细节来看，壳体内部预留了PCB安装柱，柱高根据常用PCB板厚设计，带有M2自攻螺丝柱位，PCB装配后与上下壳内壁都留有足够间隙，避免元器件顶壳或者出现短路风险，角落位置预留了接地柱安装位，可以连接接地导线满足电气安全要求。壳体边角全部做了R3以上的圆角过渡，既避免注塑时应力集中，也能提升安装使用过程中的安全性，不会出现尖锐边角划伤操作人员的问题。整体外形尺寸控制在适合单手握持安装的范围，壁挂安装后突出墙面的厚度较薄，不会显得突兀，适配各类室内装修风格或者设备面板的外观协调性要求。
