3dmax外壳厚度设置教学演示构件

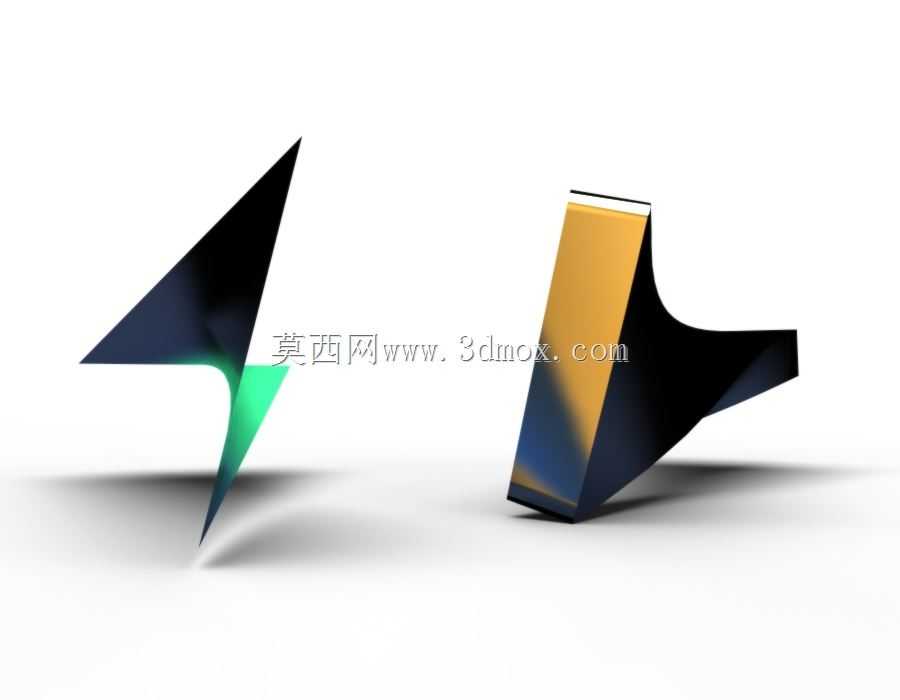

　　这类演示构件主要用于三维建模教学场景中，帮助从业者快速掌握壳体类结构的壁厚设置逻辑，在日常的结构设计工作里，外壳类结构的壁厚控制是非常基础但容易出问题的环节，不管是做消费电子的外罩、小型设备的防护壳，还是工业组件的包覆结构，都需要精准控制壳体的均匀度、转角处的壁厚过渡，避免出现抽壳失败、壁厚不均导致的应力集中问题。从设计思路上看，这组演示构件采用了非规则的几何切面造型，没有使用常规的方正壳体形态，刻意选取了大角度折角、渐变曲面、锐角收边这类日常建模中容易出现抽壳报错的结构形态，能直观展示不同形态下外壳命令的参数调整逻辑，比如在锐角位置如何避免壁厚计算出现自相交，在曲面过渡区域如何保证壁厚的一致性，

　　在开放边界位置如何设置边缘的加厚偏移方向。在实际的工程应用中，这类壳体结构的尺寸边界没有固定的统一标准，会根据实际包覆的内部组件尺寸调整安装边界，比如做小型手持设备的外壳时，整体壁厚通常控制在1.2-2mm区间，安装止口的预留间隙要控制在0.1-0.2mm，转角位置的内R角要不小于壁厚的0.5倍，避免注塑环节出现应力开裂；如果是做工业设备的大型防护外壳，壁厚会根据板材材质调整，金属板材的壳体壁厚通常在1-3mm，塑料材质的大型壳体壁厚会适当加厚到2.5-4mm，同时在大平面区域设置加强筋结构，避免壳体出现翘曲变形。这组演示构件的造型特意做了高对比度的切面设计，能让学习者清晰观察到壳体加厚之后的内外表面偏移效果，

　　区分不同偏移方向下的结构差异，理解抽壳命令中不同参数对最终成型结构的影响，比如排除面的选择对壳体开口位置的影响，不同厚度值在锐角区域的成型差异，这些细节都是实际建模工作中经常遇到的问题，很多新手在做外壳结构时，往往忽略转角位置的壁厚过渡，导致后续做3D打印或者模具开模时出现壁厚过薄填充不足、或者壁厚过厚出现缩痕的问题。在设备实际用途层面，这类壳体结构最核心的功能是包覆内部的功能组件，起到防护、隔尘、外观装饰的作用，部分有密封要求的壳体还需要在结合面位置预留密封槽的安装位置，这就要求在壳体建模阶段就提前考虑壁厚的均匀性，避免密封槽位置出现壁厚突变影响密封效果。从安装边界的角度考虑，外壳结构的设计需要提前匹配内部组件的安装点位，在壳体对应的位置预留安装柱、卡扣的结构位置，这些结构的设计都建立在壳体壁厚均匀的基础上，如果壳体本身的壁厚设置出现偏差，后续的安装结构位置就会出现偏移，导致整体装配出现干涉。
