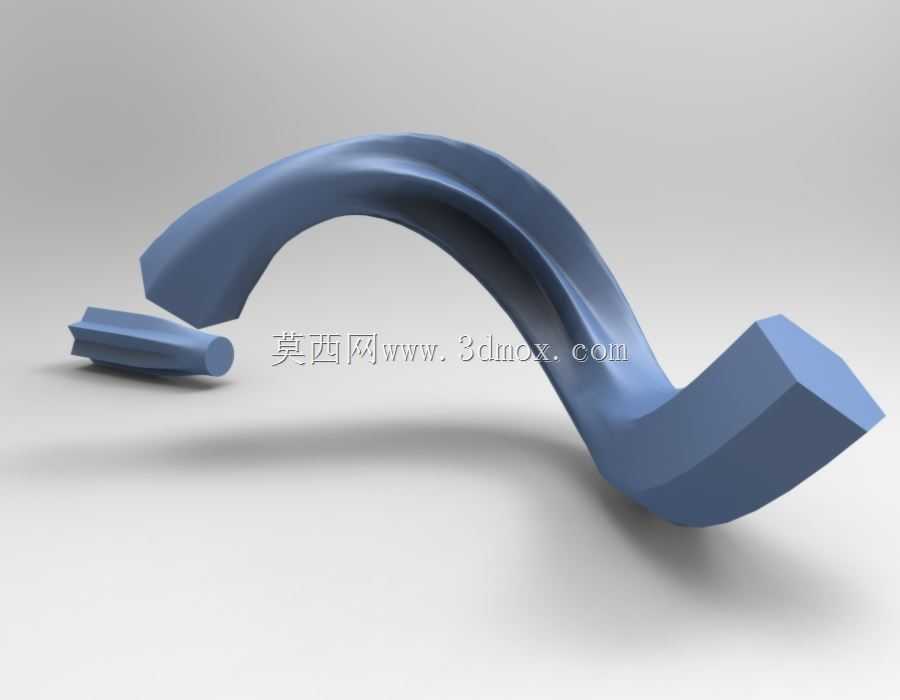

大曲率变截面弯弧异形结构件设计

　　这类大曲率变截面弯弧构件，常应用在流体输送导流、物料导向滑道、设备外观覆盖件以及非标工装的过渡连接段场景中，区别于等截面圆弧弯管，其截面轮廓沿路径切线方向持续发生渐变，既可以满足流道内介质平滑转向减少紊流的需求，也能在设备外观设计中实现无棱角的流线型过渡效果，降低风阻或磕碰风险。从实际使用场景来看，在粉体输送设备中，这类构件可作为转向溜槽使用，渐变的截面能在物料转向过程中逐步调整料流速度，避免等截面弯角处出现的物料堆积、卡堵问题，内壁顺滑无突变的曲面也能减少物料对壁面的冲刷磨损，延长构件的更换周期；在外观覆盖件应用场景中，这类曲面结构无需额外拼接焊缝，一体成型的结构能减少后续打磨、喷涂的工序量，整体结构强度也优于多段拼接的弯角组件。

　　设计这类构件时，首先要确定核心的路径走向，路径的曲率半径需要结合安装空间的边界条件设定，不能单纯追求造型弧度忽略安装预留空间，路径两端的连接段需要预留足够的直段长度，方便和相邻的管路、结构件做法兰连接或者焊接固定，直段长度通常要匹配对应连接标准的焊缝预留、法兰安装的操作空间，避免安装时出现工具无法操作的问题。截面轮廓的渐变逻辑是设计核心，需要根据两端对接的截面形状，在路径的各个节点上设置截面的缩放、旋转参数，保证曲面过渡过程中没有出现褶皱、反向曲率的问题，建模过程中需要逐段检查曲面的高斯曲率分布，避免出现局部曲率突变导致的应力集中，尤其是在构件承受内压或者外部载荷的场景下，曲率突变位置很容易在长期交变载荷下出现疲劳开裂。

　　从安装边界来看，这类弯弧构件的整体外轮廓尺寸需要提前做包络线校核，确认在安装空间内不会和周边的管线、设备支架产生干涉，尤其是弯弧段的最外侧突出点、最低点的坐标要和整体设备的布局图做比对，预留出至少20mm的安装调整间隙，方便现场安装时的对位调整。构件的壁厚设计需要结合使用场景调整，作为溜槽使用时壁厚要考虑物料磨损量适当加厚，作为外观覆盖件时则可以在保证结构刚度的前提下适当减薄，降低整体重量，必要时可以在构件内壁或者背面增设加强筋，避免大尺寸薄壁曲面出现受力变形的问题。这类放样成型的曲面结构，在加工时无论是采用钣金折弯焊接、注塑成型还是3D打印，都需要在建模阶段提前考虑工艺的成型限制，比如钣金工艺下要避免过小的折弯半径导致板材开裂，注塑工艺下要保证曲面的拔模角度满足脱模要求，减少后续生产环节的改模成本。
