手动变速器齿轮箱三维结构设计模型

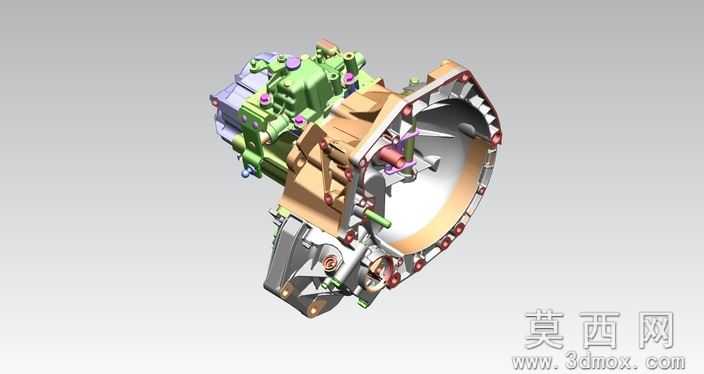

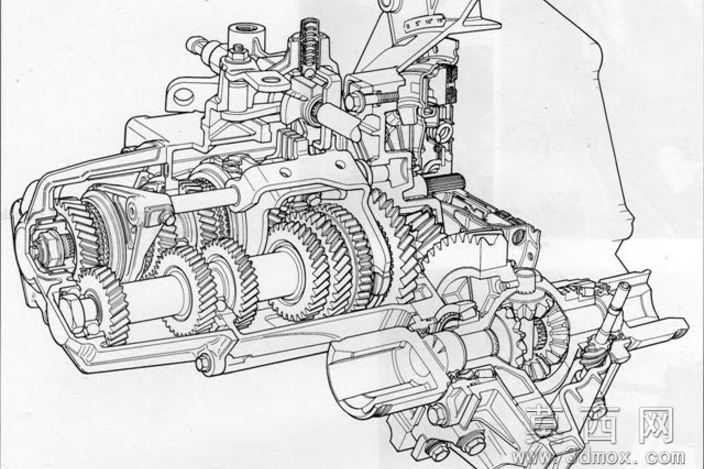

本模型为手动变速器齿轮箱完整三维设计成果，建模阶段严格遵循汽车手动变速器的实际工程设计逻辑，首先完成输入轴、输出轴、各挡位传动齿轮、同步器组件、换挡拨叉机构、差速器总成、箱体壳体等核心零件的独立建模，建模过程中对齿轮的渐开线齿形、螺旋角参数、同步器锁环锥面结构、拨叉滑槽配合特征、箱体轴承安装位等细节进行1:1还原，所有零件的配合公差预留、安装定位特征均按照实际机加工工艺要求设置，避免出现装配干涉问题。参数设计层面，模型匹配横置前驱手动变速器的传动参数，覆盖多挡位传动比设置，各挡位齿轮模数、压力角、齿宽参数均符合乘用车变速器设计规范，输入输出轴的轴径、轴承选型匹配、换挡行程参数均经过运动学校核，可实现各挡位动力传递路径的完整模拟，差速器部分的行星齿轮、半轴齿轮参数也经过差速传动逻辑验证，满足转向时差速功能的运动要求。渲染材质部分，模型对不同零件匹配对应工程材质，传动齿轮采用合金结构钢材质表现金属切削加工质感，同步器摩擦环采用铜基合金材质，箱体壳体采用压铸铝合金磨砂质感，换挡拨叉、轴类零件采用调质钢材质，密封件采用橡胶材质，整体线框展示模式可清晰呈现内部传动结构的层级关系，实体渲染模式可直观呈现各部件的装配位置与外观特征。结构原理上，该模型完整还原手动变速器的动力传递逻辑，通过换挡拨叉推动同步器结合套切换不同齿数的传动齿轮副，实现不同传动比的动力输出，空挡状态下动力中断，倒挡通过中间惰轮改变输出轴旋转方向，差速器总成可在动力输出到两侧半轴时实现左右轮转速差，满足车辆行驶转向需求，所有齿轮啮合位置、换挡机构运动行程均无结构冲突，可支持运动仿真演示。软件兼容方面，模型提供SolidWorks2012原生格式文件，同时兼容NX等主流三维CAD软件打开编辑，保留完整的零件特征树与装配约束关系，使用者可直接对单个零件进行参数修改，也可基于装配体进行工程图导出、运动仿真分析、有限元强度校核等后续操作，无需重新进行装配配合设置。研发教学应用层面，该模型可作为汽车传动系统课程的教学演示案例，帮助学习者直观理解手动变速器的内部结构与换挡原理，也可作为汽车零部件研发设计的参考原型，用于变速器改型设计、传动效率分析、轻量化优化等研发场景，同时也适合机械设计从业者学习复杂传动装配体的建模方法与装配逻辑，掌握多零件配合的建模技巧。
