手动换挡同步齿轮变速箱三维结构模型

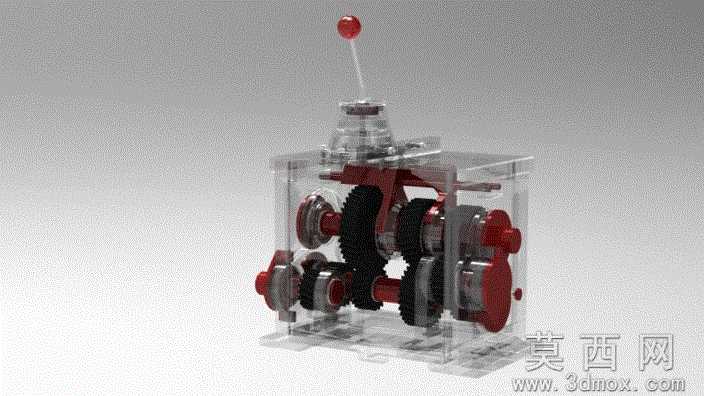

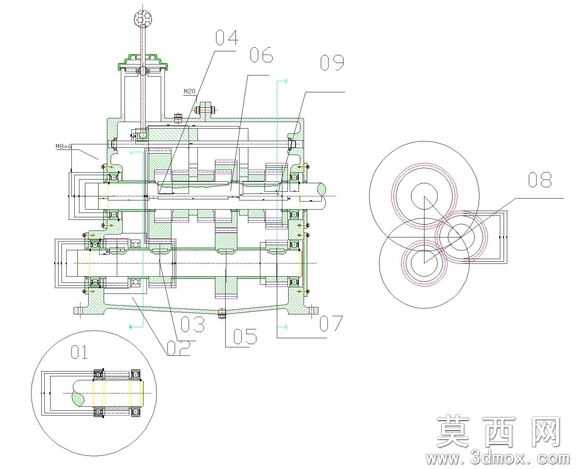

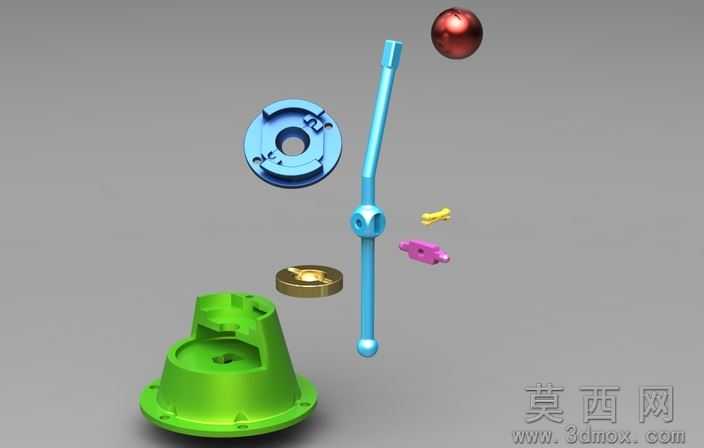

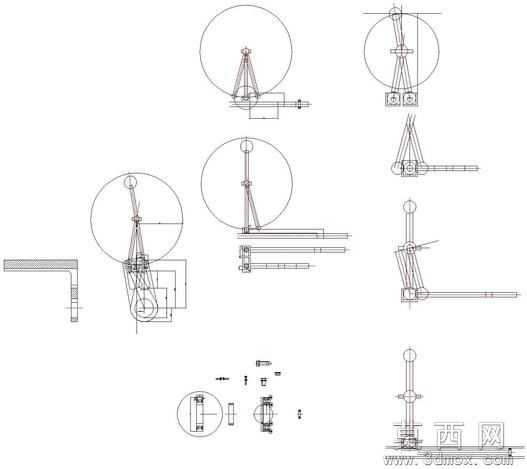

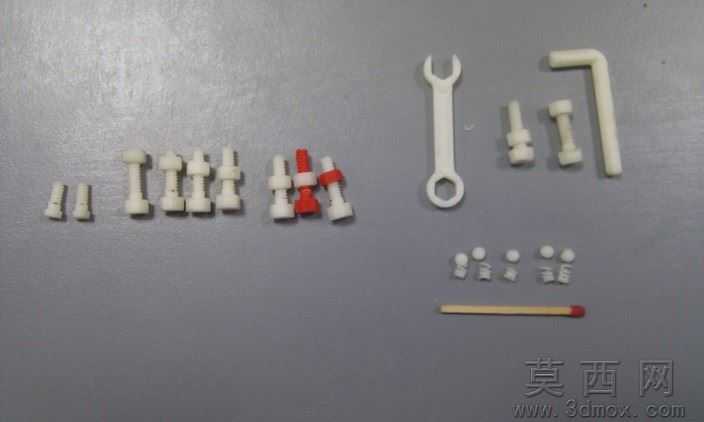

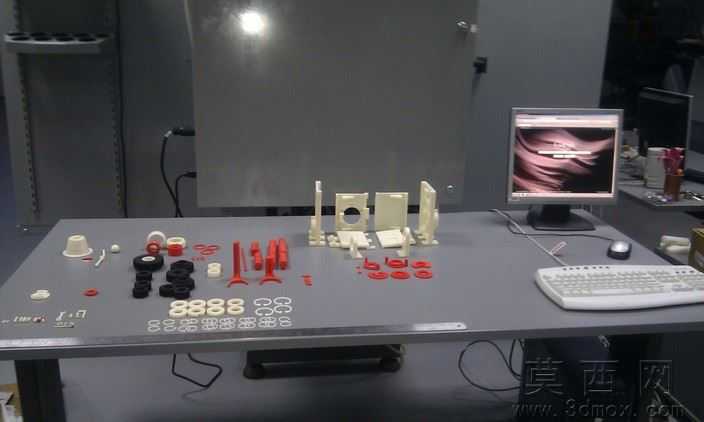

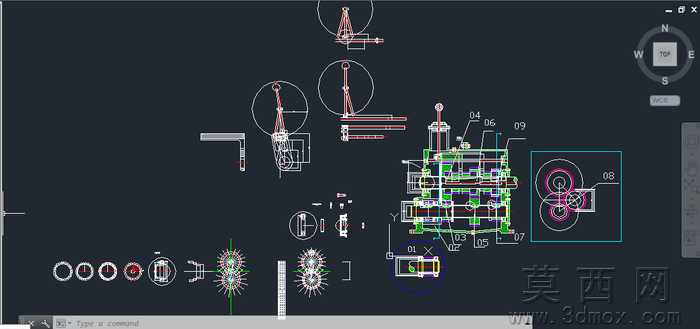

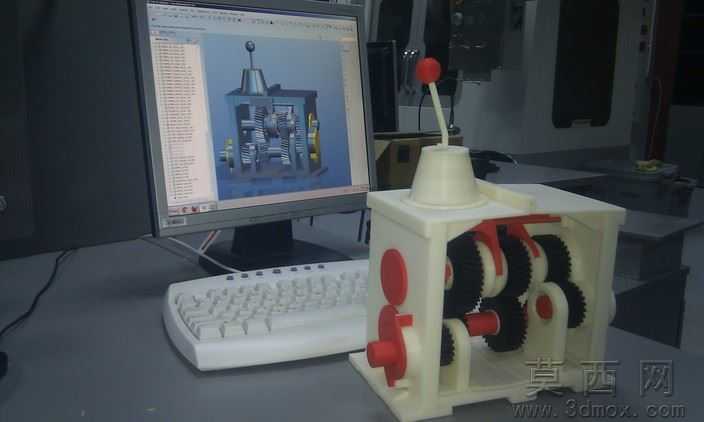

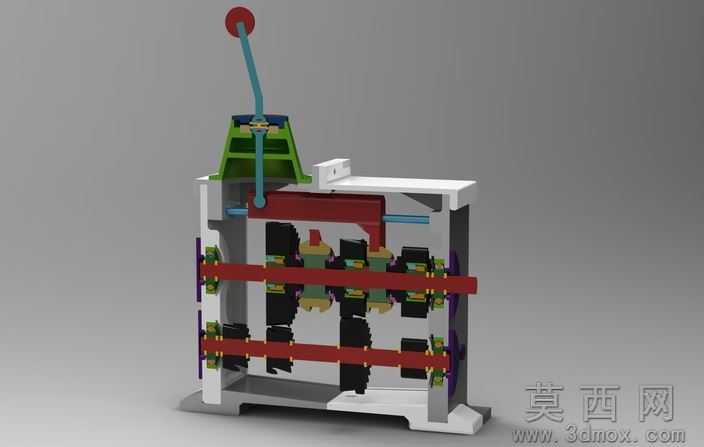

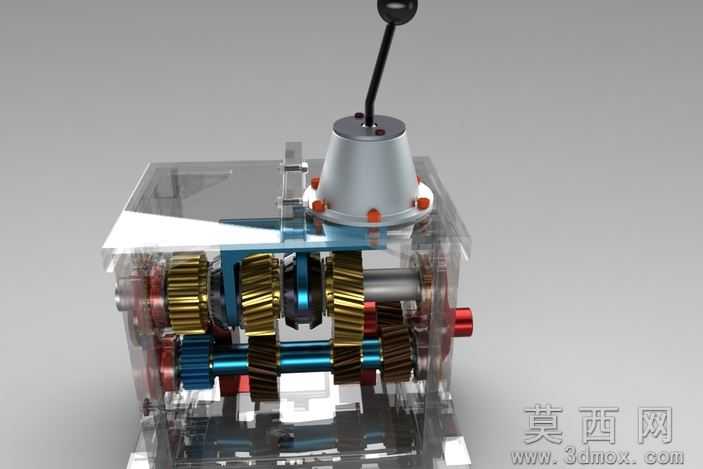

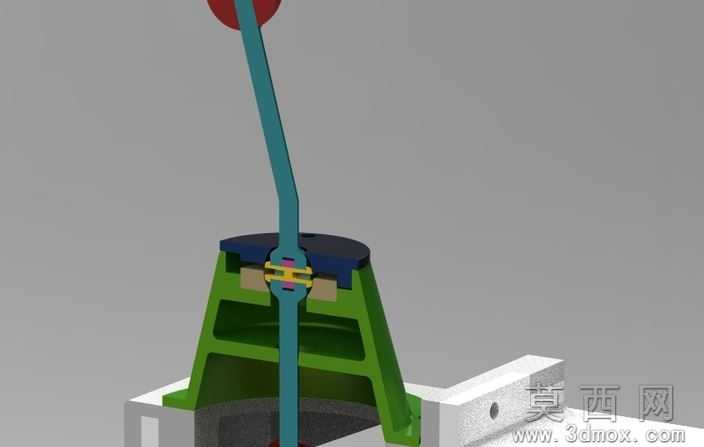

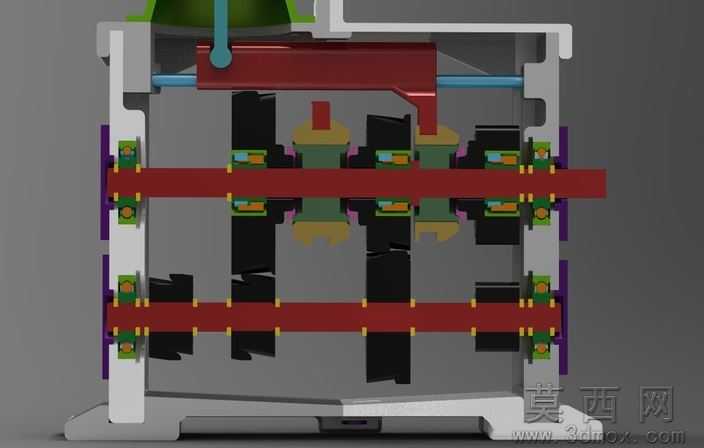

本模型为手动换挡同步齿轮变速箱结构，建模阶段采用Creo软件的骨架化自顶向下设计流程，先搭建整体装配骨架确定各轴系的空间定位、中心距参数与换挡行程范围，再基于骨架基准拆分输入轴、中间轴、输出轴、同步器、换挡拨叉、换挡操纵杆、透明壳体等独立零部件，所有零件均保留完整参数化建模特征，可通过Excel表格关联控制齿轮模数、齿数、齿宽、传动比等核心参数，快速调整适配不同传动需求的变速箱方案。参数设计层面严格遵循手动变速箱的传动逻辑，匹配多组不同齿数的常啮合斜齿轮组，设置对应挡位的同步器结合齿圈参数，预留轴承安装位与轴系定位台阶，共包含142个可独立编辑的零部件，其中轴承部件采用功能集成化设计，将轴承的内外圈、滚动体、保持架与安装定位结构整合为可直接打印的功能组件，无需额外拆分装配。渲染材质方面，模型采用Keyshot完成效果渲染，齿轮、轴类、拨叉等金属传动部件赋予磨砂合金钢材质，还原机加工金属的细腻哑光质感，换挡球头采用亮面红色树脂材质模拟真实操纵手柄的握持部件质感，变速箱外壳采用半透明亚克力材质，可清晰展示内部齿轮啮合、换挡机构的完整布局，同步器齿环、结合套等部件采用差异化金属色区分，直观呈现各部件的功能分区。结构原理上，该模型还原了经典两轴式手动变速箱的传动逻辑，通过顶部操纵杆带动拨叉推动同步器轴向移动，实现不同挡位齿轮与输出轴的结合锁止，切换不同传动比的齿轮副啮合路径，完成扭矩与转速的变换输出，透明壳体设计可直观观察换挡过程中齿轮的啮合状态变化与动力传递路径，同步器结构完整还原了锁环式同步器的结合过程，可清晰展示换挡时的转速同步、齿圈啮合的动作逻辑。软件兼容层面，模型提供STL、STEP、IGES等通用三维格式，可直接导入SolidWorks、UG、Pro/E、AutoCAD等主流机械设计软件打开编辑，STL格式可直接切片用于3D打印，无需额外修复破面，STEP与IGES格式保留完整装配层级与零件特征，支持后续的工程图导出、运动仿真、有限元分析等二次开发操作。研发教学应用层面，该模型源自克里特技术教育研究所的教学研发项目，可作为机械原理课程中齿轮传动、变速箱结构章节的直观教学演示教具，帮助学习者理解手动变速箱的换挡逻辑与齿轮传动原理，也可作为机械专业课程设计、创新设计的参考原型，同时适配BST快速原型3D打印机的打印参数，可直接打印1:0.182比例的缩比实物模型，用于教学展示、创客项目原型验证等场景，参数化的设计框架也可作为变速箱研发设计的基础模板，帮助研发人员快速搭建不同参数的变速箱方案，缩短前期设计验证周期。
