小型步进梁式动力机构结构展示

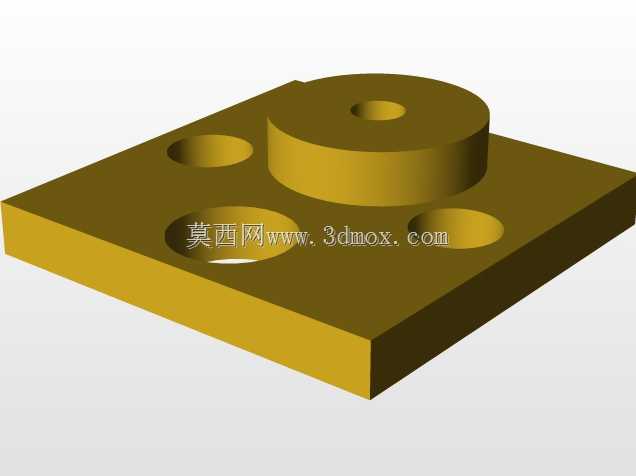

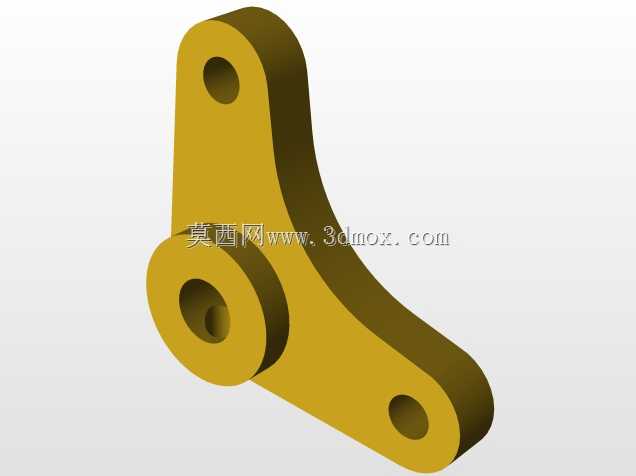

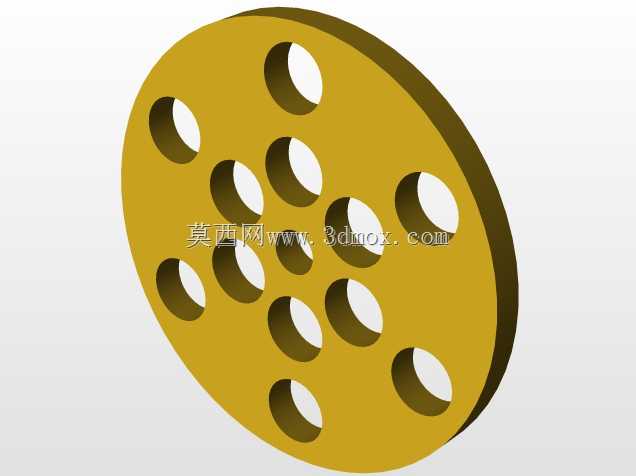

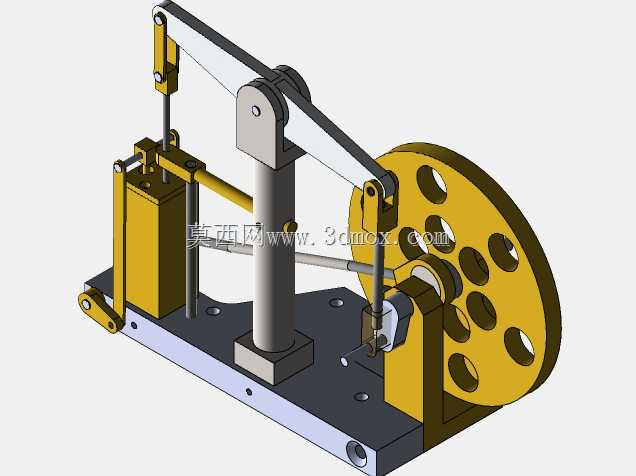

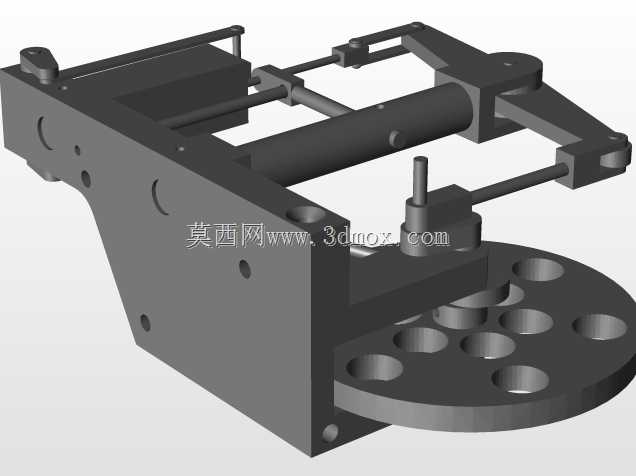

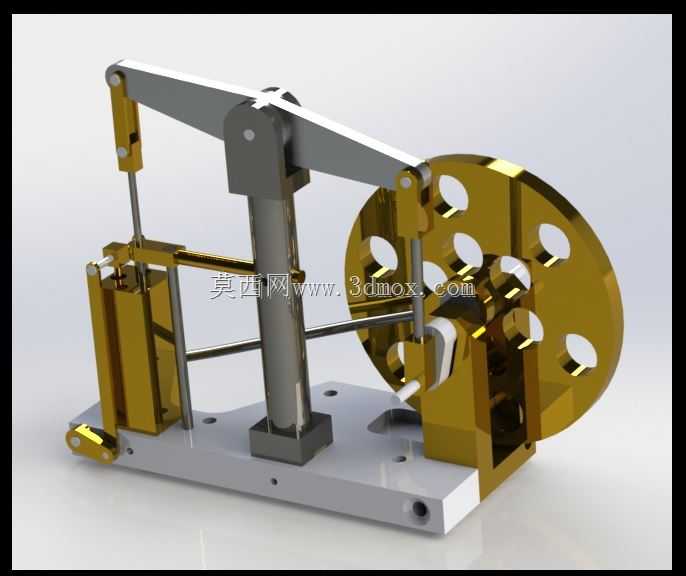

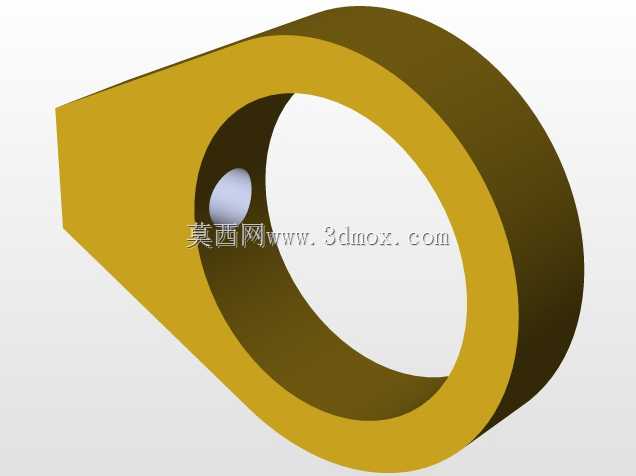

　　这套步进梁式动力结构常被用于教学演示、小型动力原理验证场景，也可作为微型动力输出单元适配到桌面级实验装置、小型机械动力展示台当中，帮助从业者直观理解往复式动力转换的核心逻辑。从结构设计来看，整体采用对称式布局思路，底部为一体化铣削成型的安装基座，基座上预留了多组定位安装孔，可直接通过螺栓固定在实验台架或配套设备的安装面上，安装边界规整，基座边缘做了倒角处理，避免装配过程中出现锐边磕碰的问题。核心传动部分采用曲柄连杆配合摆动梁的结构，侧面带减重孔的轮盘作为曲柄动力输入/输出端，轮盘上的镂空孔一方面降低了整体转动惯量，让运转过程更平顺，另一方面也可作为动平衡校准的工艺孔，方便后期调试时调整配重。摆动梁通过中部的立式支撑柱实现铰接固定，

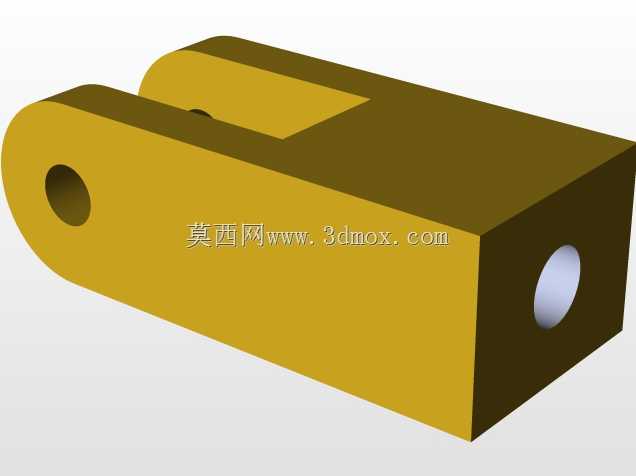

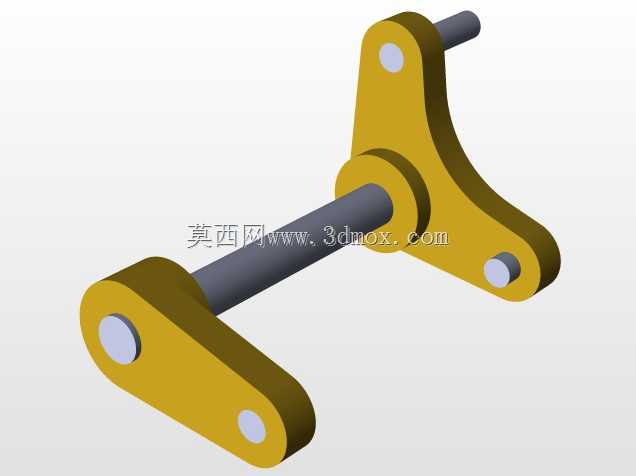

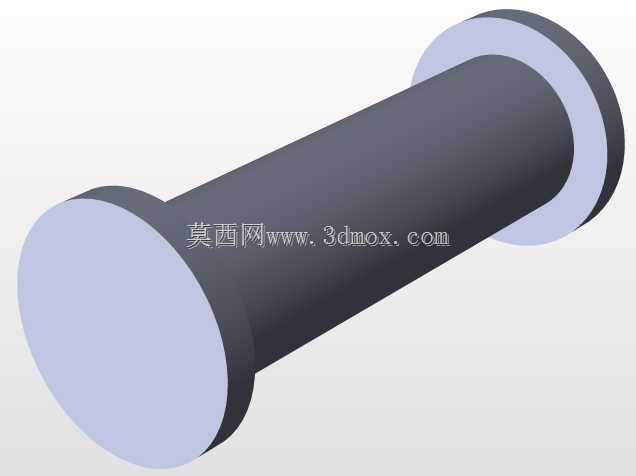

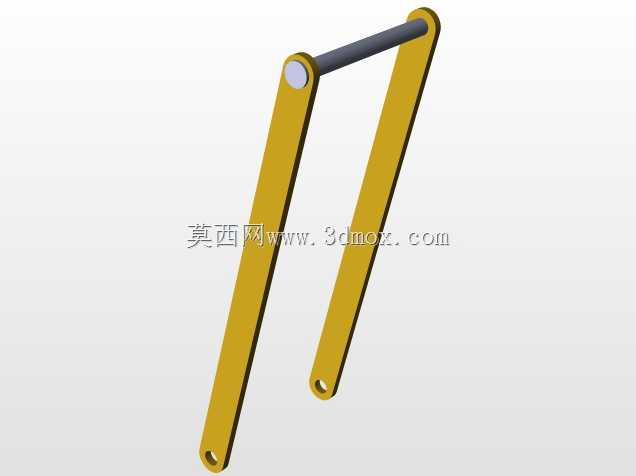

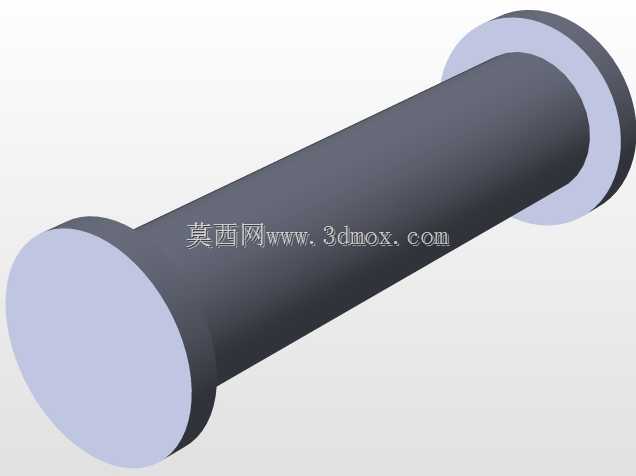

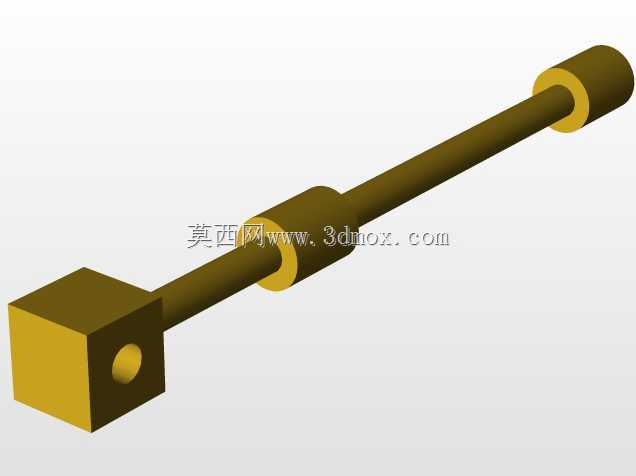

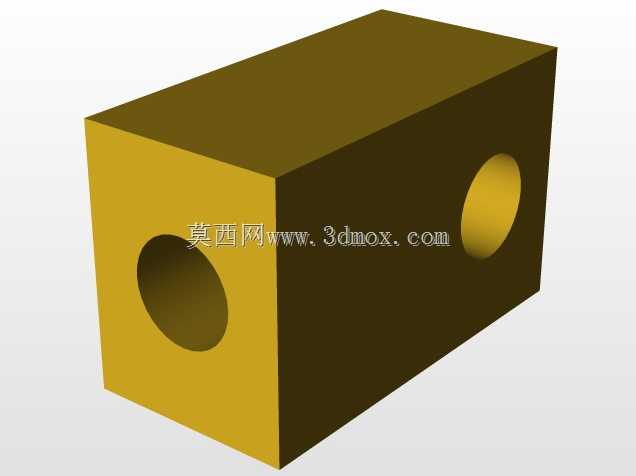

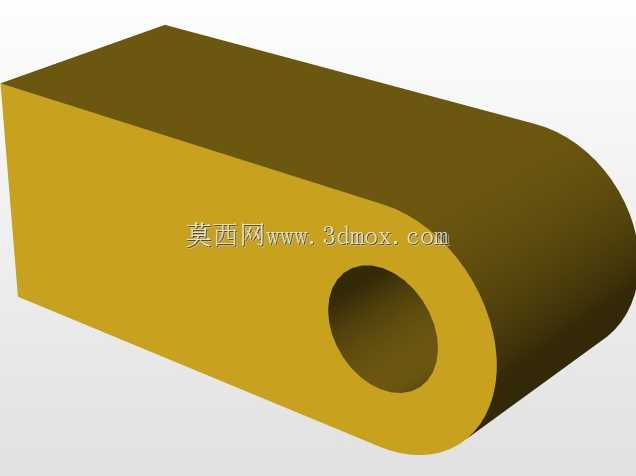

　　两端分别连接两组活塞式缸体组件，连杆将轮盘的旋转运动转换为活塞组件的往复直线运动，再通过摆动梁的杠杆作用实现两侧动力的交替输出，整套传动链路的铰接点都采用了销轴配合轴套的结构，减少运转过程中的磨损，提升长期运行的稳定性。从功能特性上看，这套结构完整还原了梁式动力装置的核心运动逻辑，所有零件的配合公差都经过合理设定，既保证装配时的顺畅度，也避免运转过程中出现过大的间隙导致的传动冲击。立式支撑柱采用圆柱式结构，通过底部的法兰座固定在基座上，支撑刚性充足，能够承受摆动梁往复摆动带来的侧向载荷，不会出现运行过程中支撑晃动的问题。两侧的缸体组件同样通过定位结构固定在基座上，缸体内部预留了活塞运动的导向空间，保证活塞往复运动的直线度，

　　避免出现卡滞现象。在实际应用中，这套结构既可以单独作为原理教具，帮助机械相关从业者理解曲柄连杆、杠杆传动的配合逻辑，也可以经过参数调整后适配到小型蒸汽动力模型、微型动力实验装置当中，作为核心动力单元使用。整体外形紧凑，所有运动部件都在基座的安装范围内，不会出现超出安装边界的运动轨迹，方便外围安全防护结构的设计安装，也便于整体集成到其他实验设备当中。
