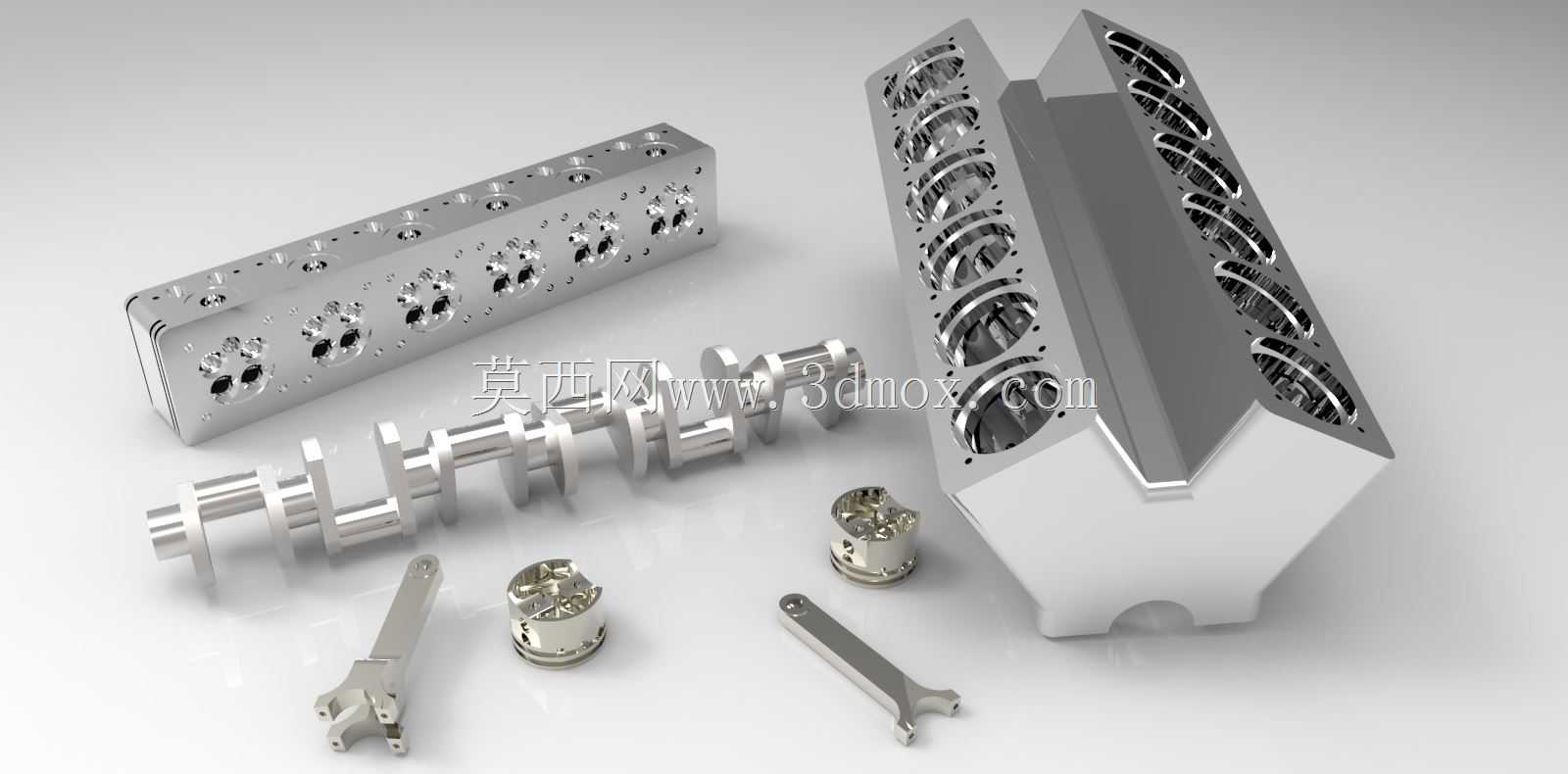

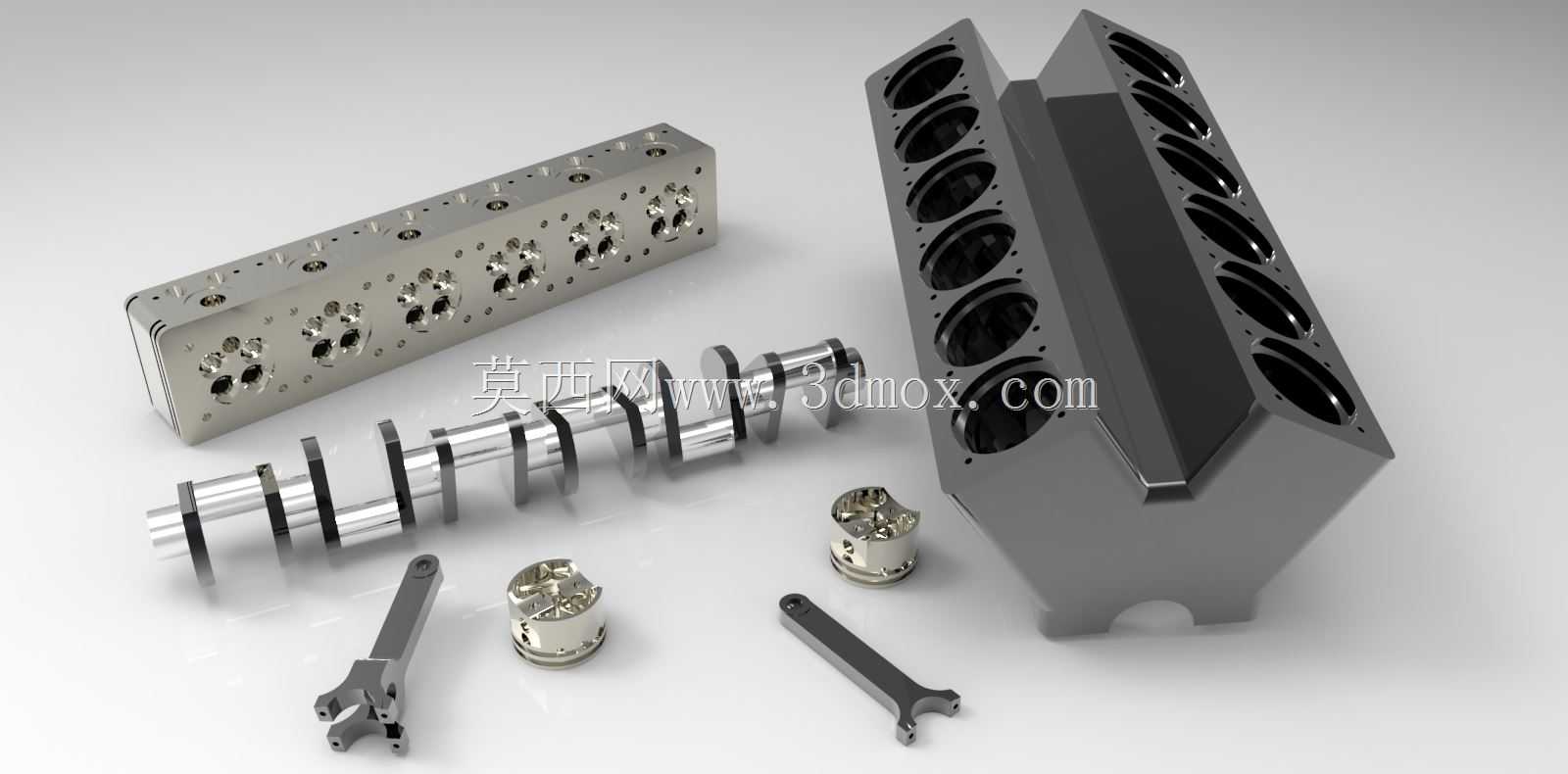

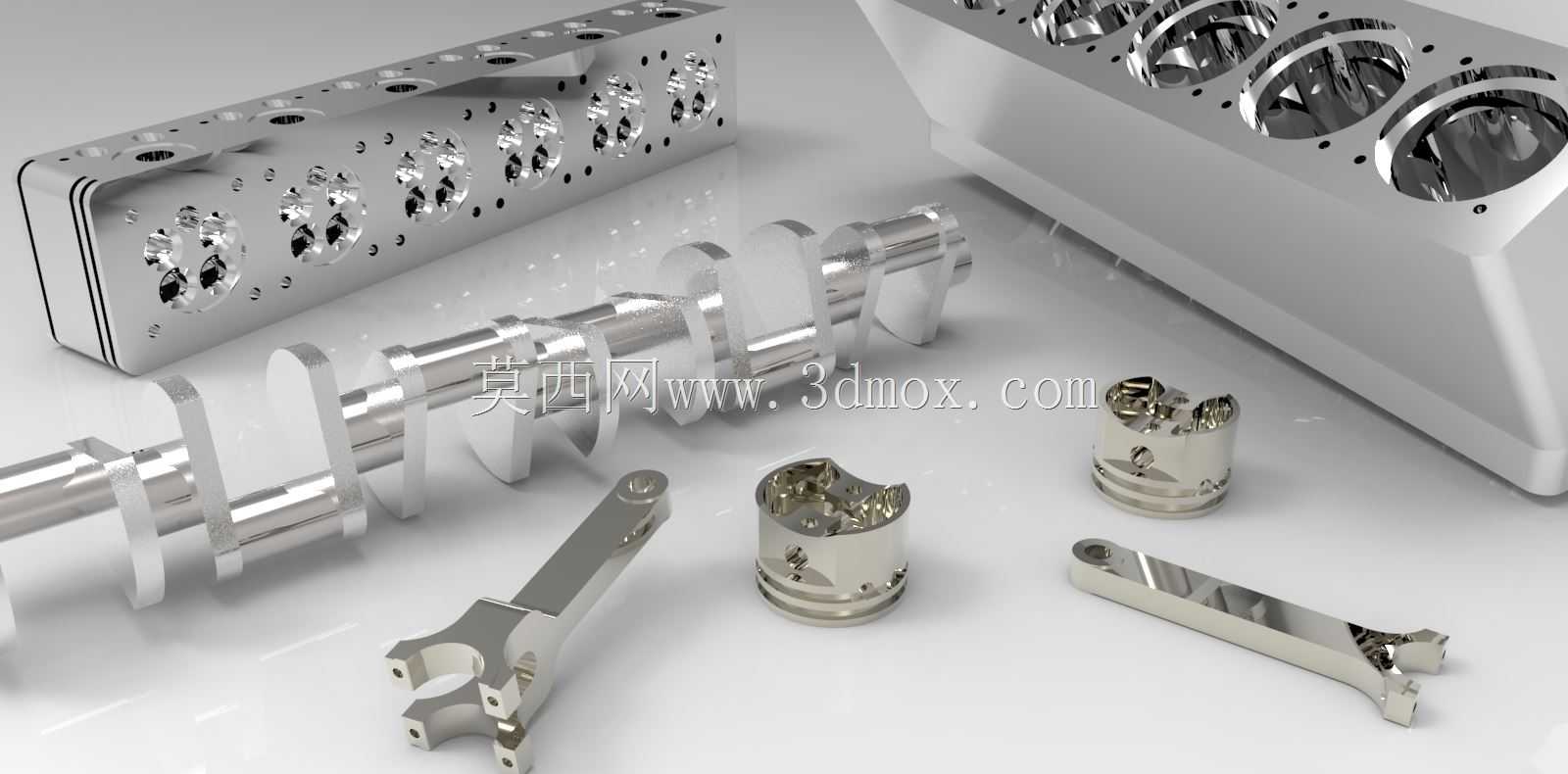

V型十二缸发动机核心组件结构展示

　　这套三维结构完整呈现了大排量V型内燃机的核心运动与固定组件，覆盖从缸体基础承载到动力输出转换的全链路核心零件，可直接用于动力总成选型参考、结构教学演示、逆向设计校核等场景。在商用车重型动力、大型工程机械动力单元、高性能乘用车辆的动力系统开发环节，这类核心组件的结构匹配度直接决定整机的可靠性、动力输出平顺性与维护成本，建模时严格遵循内燃机设计的公差配合逻辑，各部件的安装边界完全符合量产机型的装配要求。从结构设计逻辑来看，V型夹角布置的缸体采用双侧列缸孔布局，相比直列同缸数机型大幅缩短整机轴向尺寸，降低动力舱的布置长度要求，缸体内部预留的润滑油道、冷却水道走向完全贴合实际铸造工艺要求，避免建模结构出现无法开模、流道阻涩的问题；

　　配套的分体式缸盖对应单侧列气缸独立布置，进排气门座圈、喷油器安装孔、冷却水套的位置与缸体水道完全对齐，密封面的平面度要求在建模时预留了精加工余量，可直接对接后续的工艺拆解环节。曲轴作为动力转换的核心部件，采用全支撑主轴颈设计，每个连杆轴颈对应两侧气缸的连杆安装位，平衡块的配重角度经过动平衡逻辑校核，抵消V型机活塞往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅度；曲轴的轴向定位台阶、润滑油道开孔位置与缸体主轴承座的安装位完全匹配，装配时无需额外调整即可满足同轴度要求。配套的气门组件、连杆小件均按照实际运动关系做了装配约束，可直接用于运动仿真演示，验证气门正时、活塞运动的干涉情况。

　　各部件的外形尺寸严格参照量产12缸V型发动机的参数设定，缸体的安装支脚位置、外接附件的安装法兰边界均预留了通用接口，可直接对接发电机、起动机、水泵等外围附件的装配，无需额外调整安装位。建模时对各部件的配合间隙做了符合工程实际的预留，比如活塞与缸孔的配合间隙、曲轴轴颈与轴瓦的间隙、气门与导管的间隙均按照内燃机设计手册的推荐值设定，避免出现装配干涉、运动卡滞的问题，可直接用于教学演示中的结构拆解、装配流程模拟，也可作为新机型开发时的基础参考框架，缩短前期结构设计的周期。
