老式游标高度规钣金标记划线工具结构

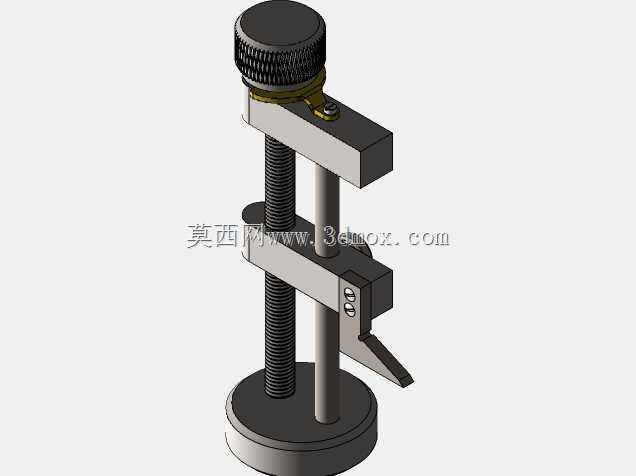

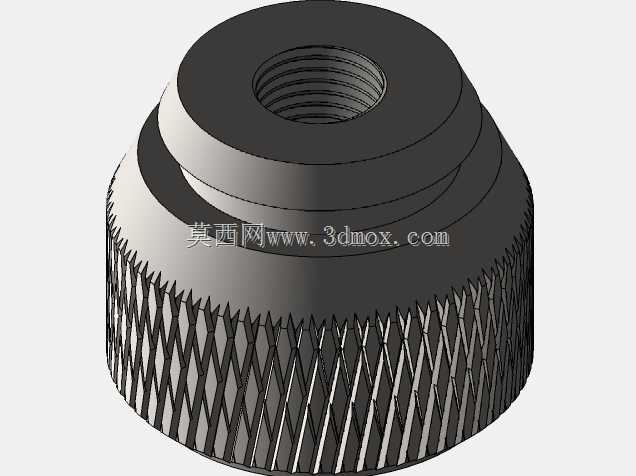

　　在钣金加工、钳工划线、机加工工序的前置定位环节，这类老式游标高度规是车间现场十分常用的手动测量标记工具，区别于带表或数显的高度测量设备，纯机械结构的标记规无需供电，抗车间油污、铁屑干扰的能力更强，在粗加工、钣金下料标记的场景下耐用性表现突出。整套结构以圆形底座作为支撑基准，底座底面做精磨处理，使用时放置在划线平台或机床工作台面上，依靠自重即可保持稳定，无需额外夹持固定，底座直径控制在常规操作的合理范围，不会占用过多平台操作空间，同时能保证立柱的垂直基准精度。两根平行立柱作为升降导向结构，其中一根为光滑导向柱，与滑动架的导向孔做小间隙配合，保证滑动过程无卡滞、无偏摆，另一根为调节螺杆，顶部带滚花调节旋钮，

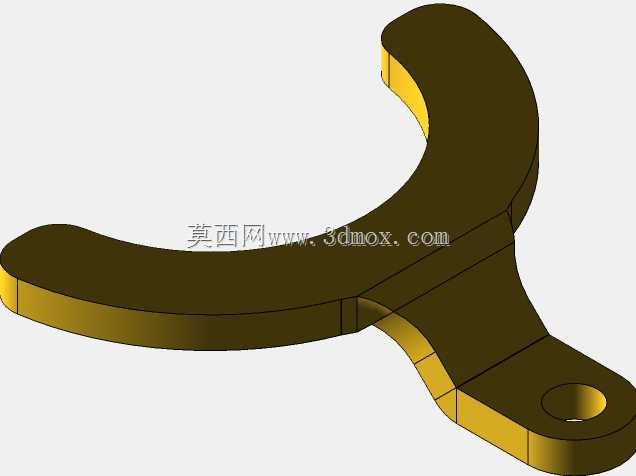

　　转动旋钮时通过螺纹传动带动滑动架沿导向柱上下移动，螺纹副采用细牙设计，微调进给量小，能精准控制划线高度的调节精度。滑动架前端集成硬质合金划线尖，划线尖探出长度经过设计，既可以在垂直放置的钣金件表面划高度标记线，也能配合平台完成工件的高度差测量、台阶面位置标记，滑动架上自带游标刻度读取结构，配合主立柱上的主尺刻度，可直接读取当前划线尖的高度数值，读数精度满足常规钣金划线、钳工画线的公差要求。滑动架上还设置了锁紧结构，调整到目标高度后可通过侧边的锁紧件将滑动架与导向柱锁死，避免划线过程中滑动架移位导致标记线偏差。设计这类结构时，首先要保证底座与立柱的垂直度公差，这是整个量具测量精度的基础，导向柱与滑动架的配合间隙需要控制在合理范围，

　　间隙过大会导致滑动架偏摆，影响划线和测量精度，间隙过小则会在铁屑进入后出现卡滞，不适合车间复杂环境使用；调节螺杆的螺距选择要兼顾调节效率和微调精度，粗牙螺纹调节速度快但微调精度差，细牙螺纹微调精度高但大行程调节效率低，老式结构的螺距选择是长期车间使用验证后的折中方案。划线尖采用可更换设计，长期使用磨损后可以单独更换尖部，无需更换整套滑动架，降低车间的工具维护成本，滚花旋钮的外径和滚花纹路做了适配手动操作的设计，戴劳保手套操作时也能稳定转动旋钮，不会出现打滑的情况。这类工具的整体尺寸适配车间常规的划线作业范围，最大划线高度覆盖日常钣金件、小型机加工零件的标记需求，整体重量控制在手动搬运的合理区间，方便在不同工位之间转移使用，没有多余的复杂结构，日常维护仅需定期清理螺纹和导向柱上的铁屑、加注少量润滑油即可长期保持使用精度，是生产现场实用性极强的基础作业工具。
