高精度外径千分尺精密测量工具结构

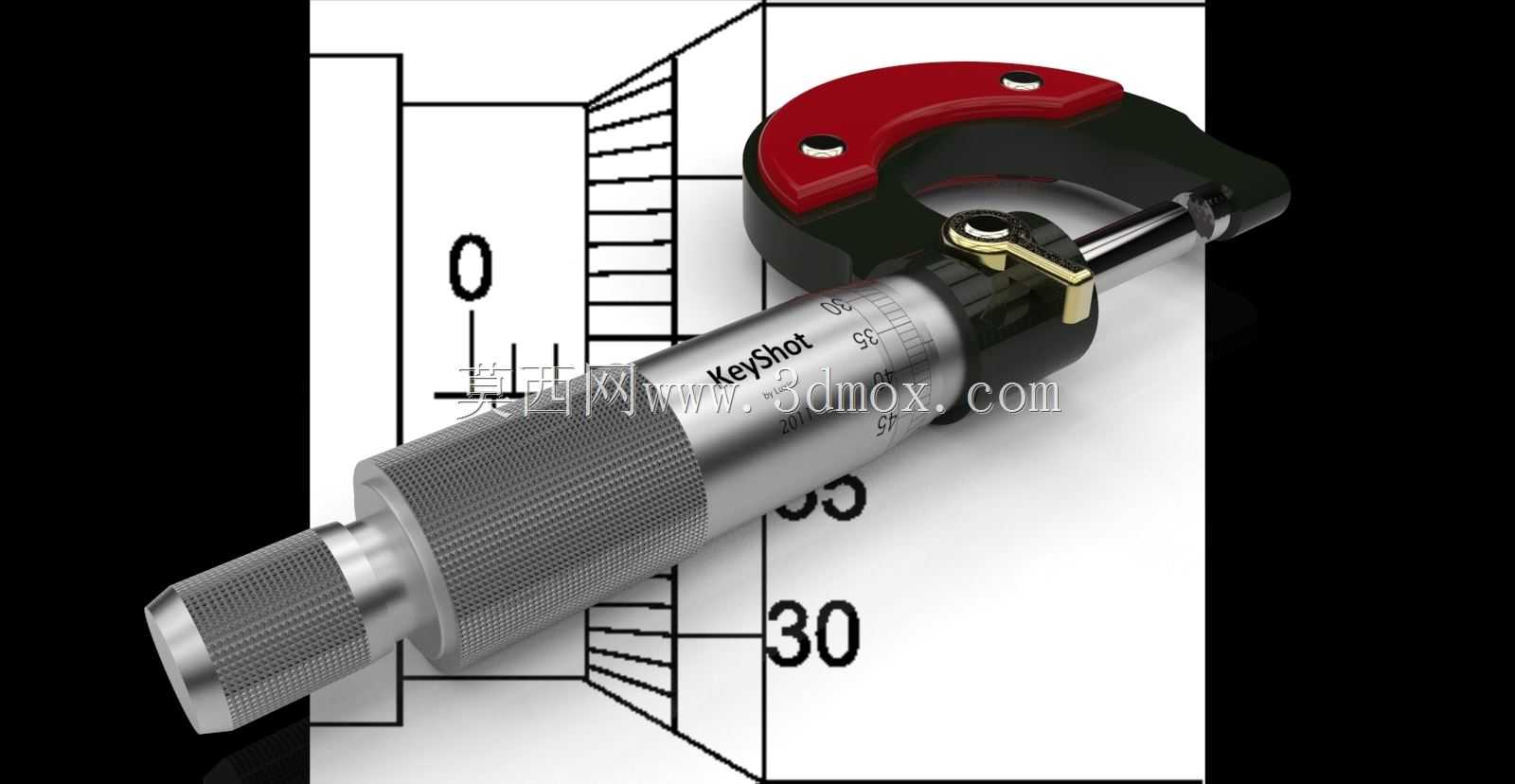

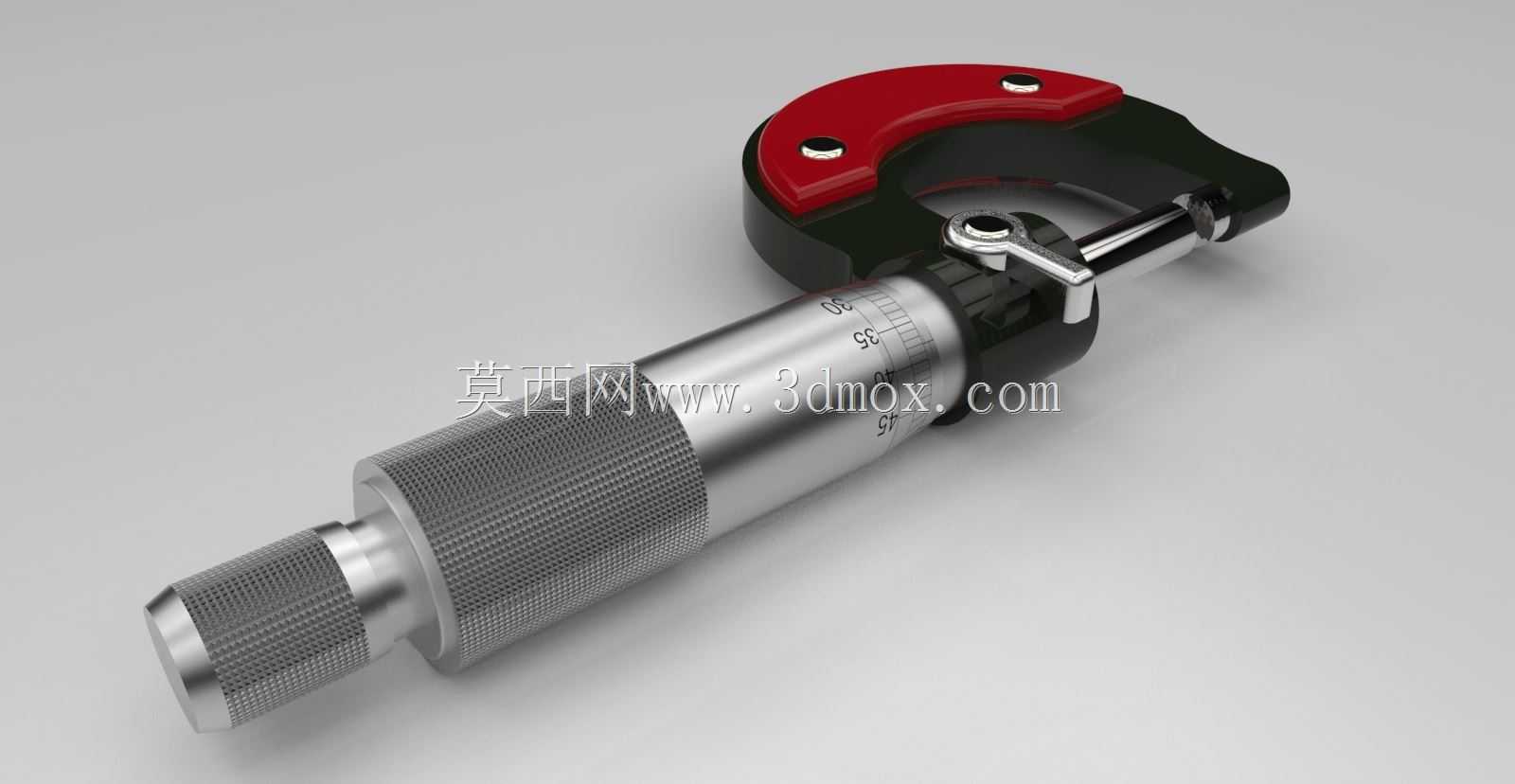

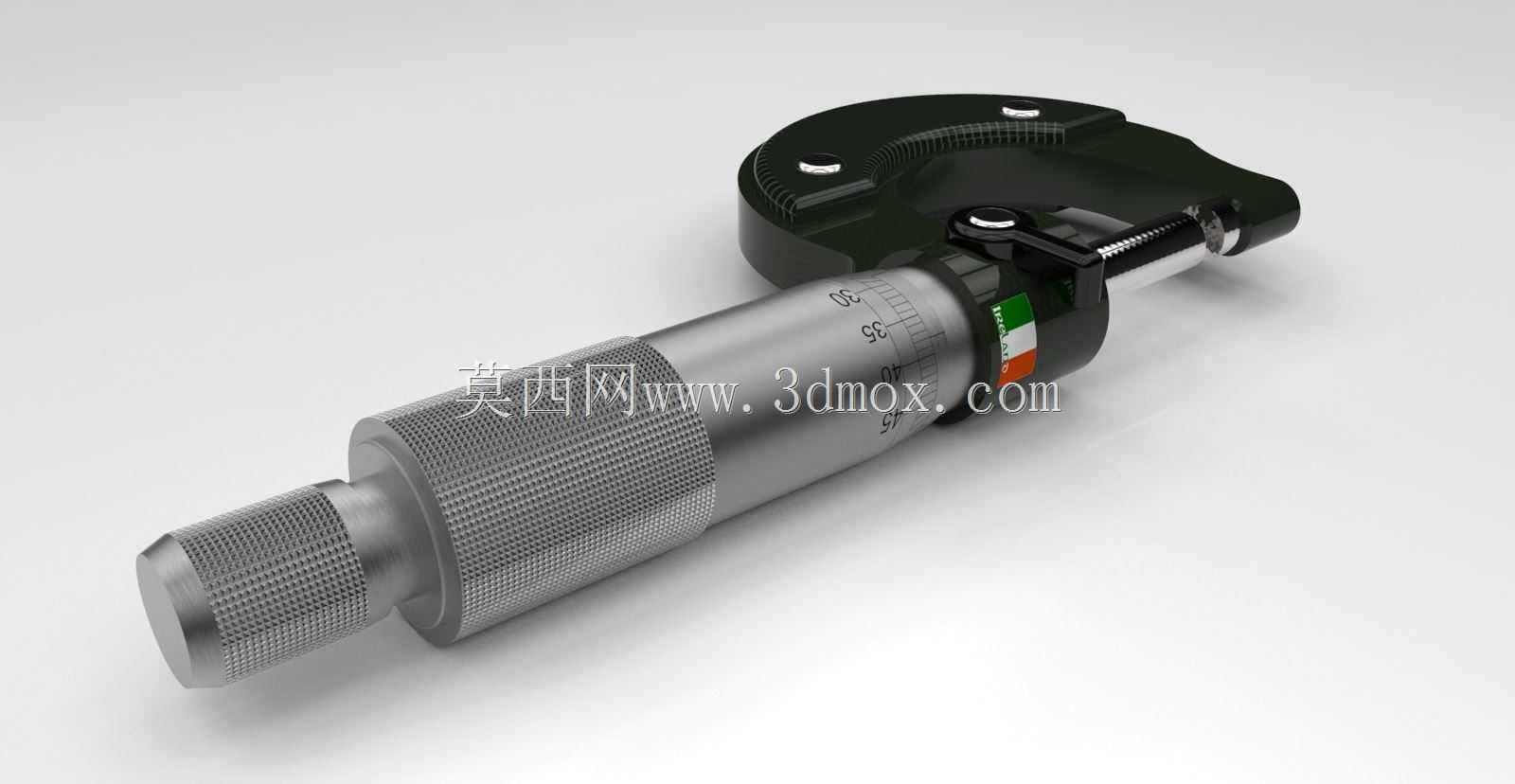

　　在机械加工现场的尺寸终检环节，外径千分尺是无法被替代的接触式测量器具，相较于游标卡尺，它的测力恒定结构能将人为操作带来的读数误差压缩到微米级，适配精加工后工件的尺寸核验需求。从结构设计逻辑来看，这款千分尺采用螺旋副传动原理，将测微螺杆的旋转运动转化为测砧方向的直线位移，筒身上的刻度线配合微分筒的圆周分度，可实现0.01毫米的读数值，部分场景下配合估读能达到更高的测量精度。尺架部分采用弓形镂空结构，在保证整体刚性的前提下尽可能降低自重，避免长时间手持测量带来的疲劳，架体表面做发黑处理，既能在车间多油污、多切削液的环境下防锈，也能减少光线反射对刻度读数的干扰。测微螺杆的滚花握持部位做了细密的网纹滚花处理，增大手指与旋钮间的摩擦力，

　　转动调节时不会打滑，尾部的棘轮测力装置是核心功能结构，当测砧与被测工件表面接触达到额定测力时，棘轮会发出空转的咔咔声响，提示操作者停止旋进，避免压力过大导致螺杆变形、工件表面压伤，或是压力不足带来的测量间隙误差。这款千分尺的常规测量量程覆盖0-25毫米区间，能满足绝大多数轴类零件、小尺寸外圆面、薄壁件壁厚的测量需求，尺架的开口深度决定了可测量工件的最大边界，针对大尺寸工件的测量场景，可通过更换不同量程的接杆式千分尺拓展测量范围，但基础款的结构设计逻辑完全一致。在实际使用场景中，它常被用于机加工工序间的抽检、成品入库前的全尺寸核验，也会出现在计量室的量值传递环节，配合量块完成对其他低精度量具的校准。

　　设计建模时需要重点关注螺旋副的配合公差，测微螺杆与螺纹轴套的间隙不能过大，否则会带来回程误差直接影响测量精度，测砧与测微螺杆的测量面要保证极高的平面度与平行度，两测量面贴合时不能出现可见光隙，同时要考虑锁紧装置的结构可靠性，扳动锁紧扳手时能牢牢固定测微螺杆的位置，方便读数时不会因为螺杆窜动改变测量值。整体外形符合人体工程学设计，弓形架的弧度贴合手掌握持曲线，长时间操作也不会产生明显的硌手感，各转动部件的阻尼经过调校，转动微分筒时顺滑无卡滞，不会出现忽松忽紧的情况，适配车间一线检验员、机床操作工的日常使用需求。
