轻型G形夹教学用夹持工装结构

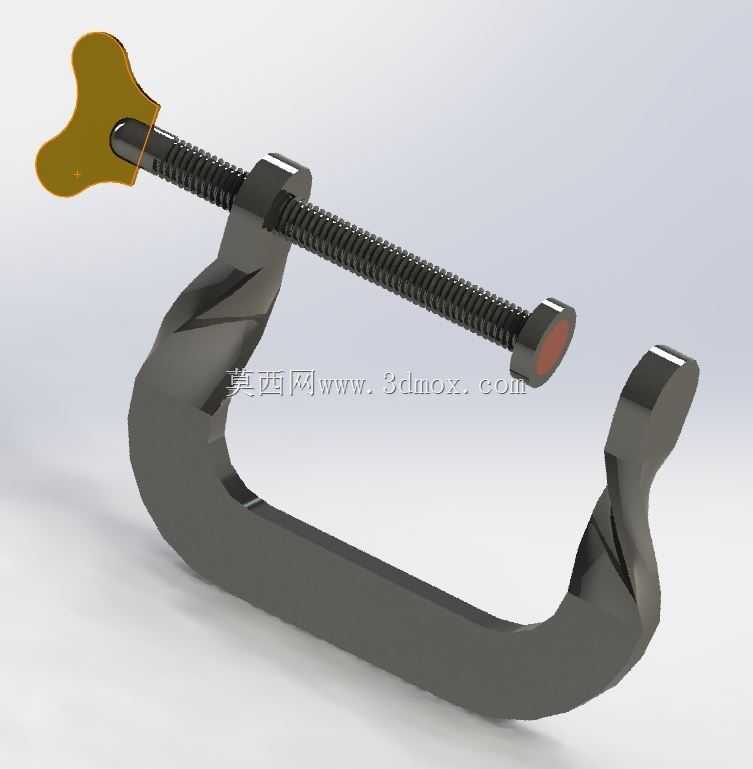

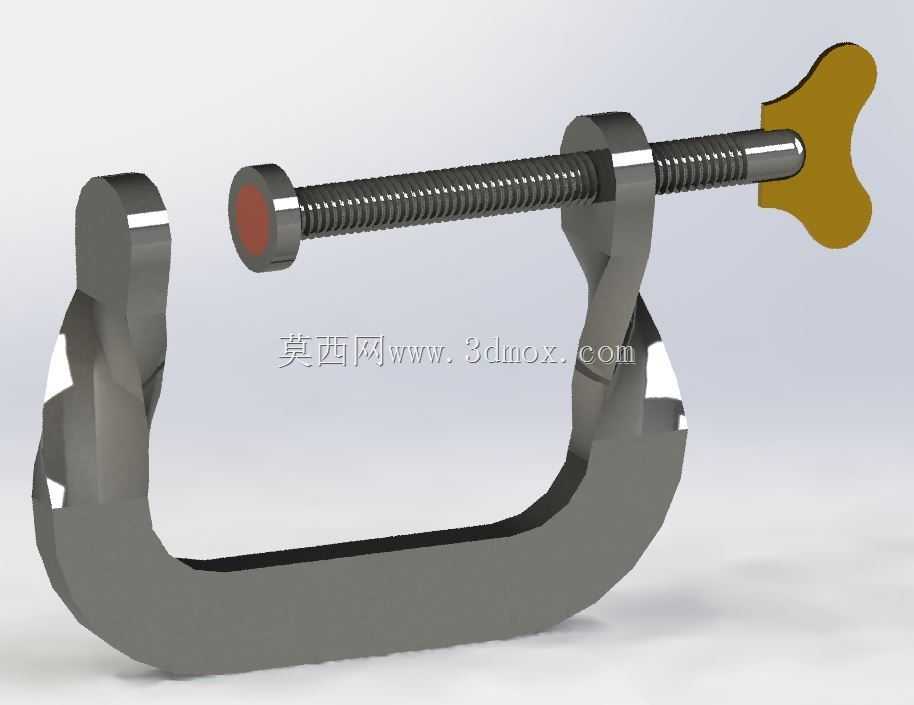

　　这款轻型G形夹属于手动夹持类工装，核心应用场景覆盖金工实习教学、小件装配固定、工件临时定位、粘接作业压紧等多个实操环节，尤其适合刚接触机械加工的学生练习基础工装使用逻辑，也可作为小型维修、手工制作场景的便携夹持工具。从功能特性来看，它依靠旋拧蝶形手柄带动螺杆进给，通过C形架体的开口空间容纳待夹持工件，螺杆端部的平压头可均匀施加压紧力，避免夹持过程中刮伤工件表面，架体的弧形受力结构经过受力优化，在轻型夹持工况下不会出现架体张口变形的问题，整体夹持行程适配常规厚度的板材、型材、小型组装件，开口深度可覆盖多数小件加工的夹持需求，无需额外搭配垫块即可完成多数常规夹持作业。设计思路上完全围绕简易易制、教学适配的核心需求展开，

　　整体结构没有复杂的异形曲面，架体可通过金属板材切割、弯折成型，螺杆采用标准粗牙螺纹传动，传动效率适中，手动旋拧即可获得足够的夹紧力，蝶形手柄的造型适配手指施力角度，无需借助扳手等额外工具即可完成夹紧与松脱操作，压头与螺杆端部采用活动连接结构，夹紧过程中压头不会随螺杆转动，减少与工件表面的摩擦剐蹭。从安装与使用边界来看，这款G形夹无需固定安装，可随取随用，整体重量轻便，可单手携带转移作业位置，夹持力上限适配非金属件、薄金属件、小型木质工件的固定需求，不适合大吨位冲压、重型工件装夹等高负载工况，架体的开口尺寸限定了可夹持工件的最大厚度，使用时需根据工件尺寸确认夹持行程是否匹配，避免超行程使用导致螺杆脱扣或者架体过载变形。

　　在金工教学场景中，这款夹具可作为学生了解螺纹传动、夹紧力控制、工装受力逻辑的实操载体，学生可通过拆解、组装、实际夹持操作，理解手动夹具的基本工作原理，掌握不同材质工件夹持时的力度控制技巧，建立工装选型的基础认知，同时其简易的结构也适合作为学生三维建模练习的实例，可通过测绘各部件尺寸完成零件建模、装配配合、干涉检查等全流程建模练习，帮助初学者掌握基础机械结构的建模逻辑与装配约束方法。实际车间临时作业中，这类轻型G夹也常被用于临时固定防护挡板、粘接件压紧、小件焊接定位等辅助作业，凭借便携、操作简便的特点，可快速完成临时夹持需求，减少复杂工装的装调时间，提升零散作业的效率。
