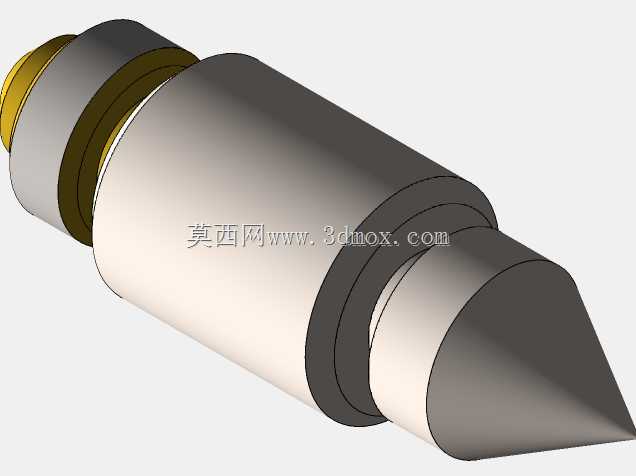

尖头定位式工业用铅锤结构设计

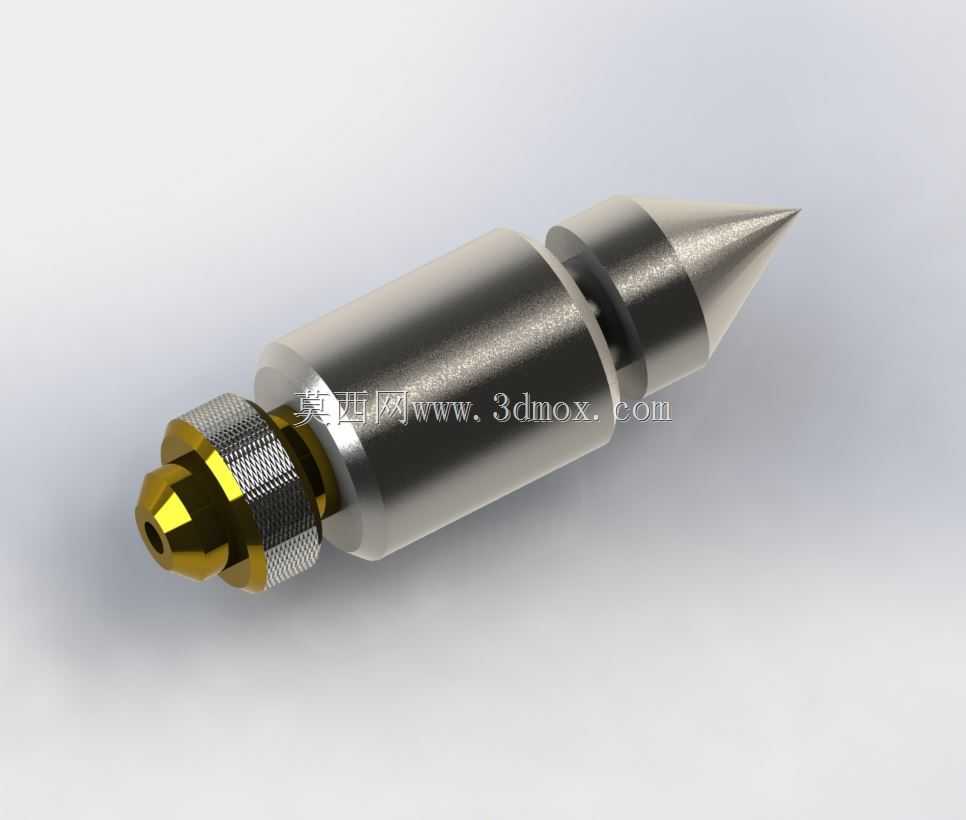

　　这款铅锤结构主要面向建筑施工、设备安装、钣金划线等需要垂直基准定位的作业场景，是现场作业中获取垂直参照的核心小型工具，区别于传统一体式浇筑铅锤，该结构采用分体式组合设计，兼顾配重稳定性与尖端耐磨需求。从功能特性来看，主体圆柱段为高密度配重主体，保证下垂过程中快速稳定，减少风阻或轻微触碰带来的摆幅晃动；前端锥形尖头经过收窄处理，尖端落点精度控制在0.5mm以内，可精准对准地面基准标记点，避免传统钝头铅锤落点偏差大的问题；尾端设置滚花调节螺母与黄铜定位顶针，滚花纹理采用0.8mm间距的网纹滚花，方便作业人员徒手拧动调节，无需额外工具即可完成挂绳孔位的锁紧固定，黄铜材质的顶针既具备一定的耐磨性能，又不会因为过硬刮伤挂接的定位绳，

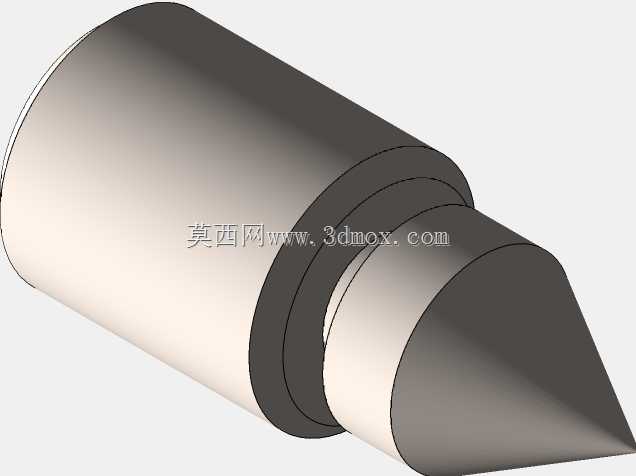

　　延长挂绳使用寿命。设计过程中优先考虑了现场作业的安装边界与使用习惯，整体最大外径控制在22mm，总长度控制在78mm，既保证了足够的配重重量实现快速稳垂，又不会因为体积过大在狭窄空间作业时出现磕碰干涉；主体圆柱段预留的环形凹槽可适配不同粗细的挂绳缠绕，当作业高度较高需要加长挂绳时，可将多余绳体嵌入凹槽内固定，避免绳体松脱导致铅锤坠落。尾端的六角接边结构可适配普通扳手夹持，当滚花螺母因为沾染油污、砂浆出现徒手拧动打滑时，可借助常规扳手完成锁紧操作，适配现场复杂的作业环境。尖头部分与主体采用过盈配合加厌氧胶粘接的装配方式，避免长期使用后尖头松动脱落，同时尖头采用高碳钢材质淬火处理，硬度达到HRC45-50，

　　即使掉落在硬质混凝土地面也不会出现尖端卷边、变形的问题，长期使用仍能保持落点精度。在设备安装场景中，该铅锤可用于大型机架组装时的立柱垂直校准，配合钢板尺可快速检测立柱的倾斜偏差，相比光学垂准仪更适合狭小空间内的快速校验；在钣金划线作业中，可配合划线平台完成垂直边线的引划，保证折弯、焊接工序的定位基准准确。整体结构没有多余的冗余设计，所有外形特征都服务于稳垂、精准、耐用的核心需求，各部件的尺寸公差控制在IT7级，装配后整体同轴度误差不超过0.1mm，保证下垂过程中不会因为重心偏移出现偏斜，配重主体的外圆做了精车处理，表面粗糙度达到Ra1.6，减少作业过程中灰尘、砂浆的附着，日常清理只需用棉布擦拭即可，无需特殊维护。
