老式单刀车床夹持刀架结构设计

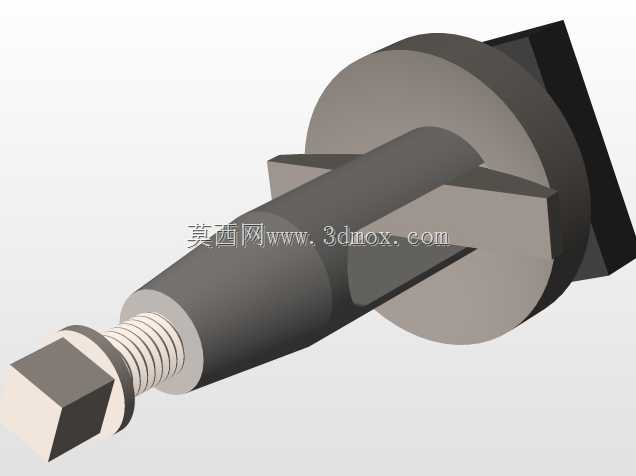

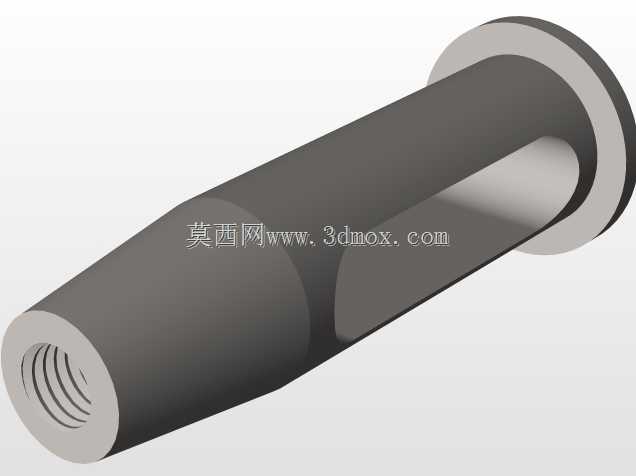

　　这款老式单刀车床刀架，是普通卧式车床配套的核心刀具装夹部件，主要适配中小型普通车床的方刀台安装位，承担单把车削刀具的压紧固定、定位支撑功能，在单件小批量金属车削加工场景中应用广泛，不管是外圆车削、端面切削还是简易切槽工序，都能通过该结构完成刀具的刚性装夹。从结构设计逻辑来看，该刀架采用底部圆盘定位+顶部螺栓压紧的经典结构，底部圆盘直径匹配常规车床刀台的安装槽尺寸，圆盘下方的定位凸台可嵌入刀台的定位凹槽内，限制刀架工作时的周向窜动，保证车削过程中刀具位置不发生偏移。顶部的方头螺栓适配标准扳手拧紧操作，螺栓中部的螺纹段与刀架主体的内螺纹孔配合，拧紧时可带动上部压块下行，将置入刀架开口槽内的车刀刀杆牢牢压紧，开口槽的宽度适配常规20mm、

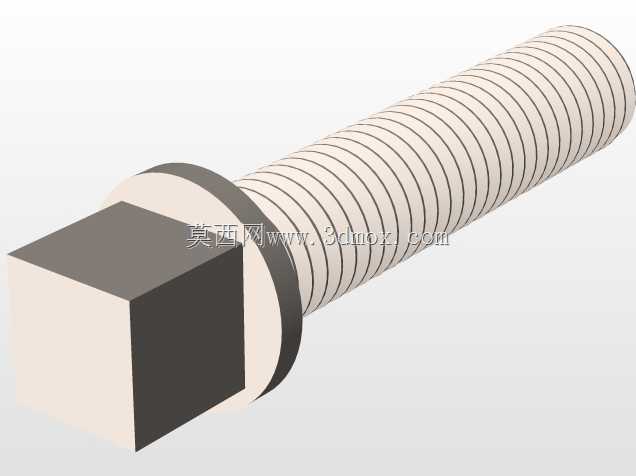

　　25mm方刀杆的安装尺寸，可满足大部分普通车刀的装夹需求。刀架主体采用楔形过渡结构，在保证螺栓安装空间的同时，尽可能缩减刀架自身的悬伸长度，提升装夹后的整体刚性，减少车削过程中的振刀风险，底部圆盘的厚度经过受力校核，可承受常规车削参数下的切削反力，不会出现受压变形的问题。在实际安装使用时，需先将刀架底部的定位凸台与车床刀台的定位槽对齐，放置平稳后再装入车刀，调整车刀伸出长度至刀尖与车床主轴中心等高，随后拧紧顶部方头螺栓，确认刀具压紧无松动后即可开展车削作业。该结构没有复杂的快换、多工位设计，结构简单可靠，维护成本极低，针对维修车间、单件试制类的加工场景十分适用，即使在长期使用后出现螺纹磨损、压块变形等问题，

　　也可通过简单的机加工修复快速恢复使用性能，不需要整体更换部件。设计过程中重点考量了装夹操作的便捷性，方头螺栓的拧紧位置处于刀架顶部，操作空间充足，不需要特殊工装即可完成装夹拆卸，刀架开口槽的内侧平面经过铣削加工，平面度控制在合理范围内，可保证车刀装夹后与安装基准面的贴合度，避免因贴合间隙导致的刀具装夹角度偏差。
