老式双柱手动车床快换刀架结构

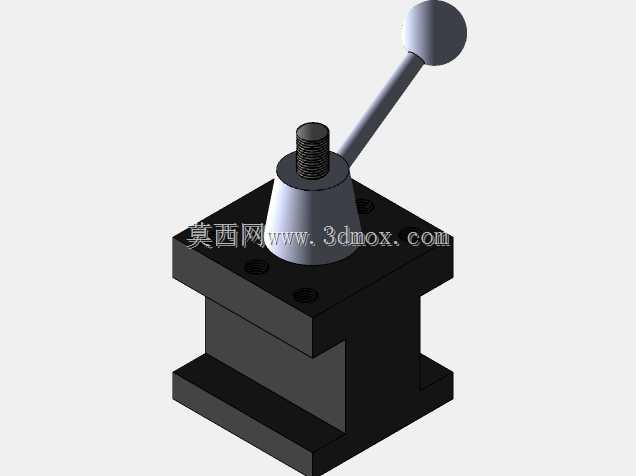

　　这款老式双柱车床刀架是普通卧式车床配套的核心刀具装夹部件，主要适配中小型普通车床的四方工位装夹需求，在单件小批量车削加工场景中应用广泛，可同时装夹四把不同用途的车刀，配合手柄操作完成工位快速切换，无需重复拆装刀具即可完成外圆、端面、内孔、切槽等多工序车削作业，大幅降低换刀辅助时间。从结构设计来看，该刀架采用双柱定位结构，相比单柱锁紧结构抗偏载能力更强，车削过程中可承受更大的径向切削力，减少让刀现象，保证加工尺寸稳定性。操作端采用球形手柄设计，符合人手握持施力角度，扳动时无需借助额外工具，手动即可完成锁紧与松开动作，锁紧机构内置斜面增力结构，较小的手柄扳动力即可输出足够的锁紧力矩，避免切削过程中刀架移位。底座采用梯形定位槽结构，

　　可直接嵌入车床中拖板的T型槽内，通过螺栓完成固定，安装时需保证刀架定位中心与车床主轴回转中心重合，安装基准面平面度要求控制在0.02mm以内，避免刀架倾斜导致刀具角度偏差。刀架本体采用方块式分层结构，下层为固定底座，中层为可回转的刀台，上层为锁紧压盖，中心设置锁紧螺杆与手柄端的凸轮机构联动，扳动手柄时凸轮带动中心螺杆上提，松开中层刀台即可手动旋转切换工位，反向扳动手柄时螺杆下拉，通过压盖将刀台与底座双柱定位面紧密贴合，完成锁紧。刀台四周设置四个刀具安装槽，每个槽位配备独立的刀具压紧螺栓，可适配截面尺寸20×20mm、25×25mm的标准焊接车刀或机夹车刀，安装时刀具伸出长度需控制在刀杆截面高度的1.5倍以内，避免切削时产生振纹。

　　设计过程中重点考虑了手动操作的人机工程与切削受力的刚性平衡，双柱定位销对称分布在锁紧螺杆两侧，锁紧时受力均匀，不会出现单侧压紧导致的刀台倾斜问题，各回转配合面预留了合理的间隙，既保证回转顺畅无卡滞，又避免间隙过大导致的重复定位精度超差，其重复定位精度可控制在0.01mm以内，满足普通车削加工的精度要求。日常使用中需定期向中心螺杆与定位销配合面加注润滑油，减少磨损，长期使用后若出现锁紧力不足的情况，可调整中心螺杆端部的锁紧螺母，补偿配合面的磨损量，延长刀架使用寿命。
