气动三缸动力输出机构结构设计

项目分类:发动机 发布时间:2022-02-05 ID:548425

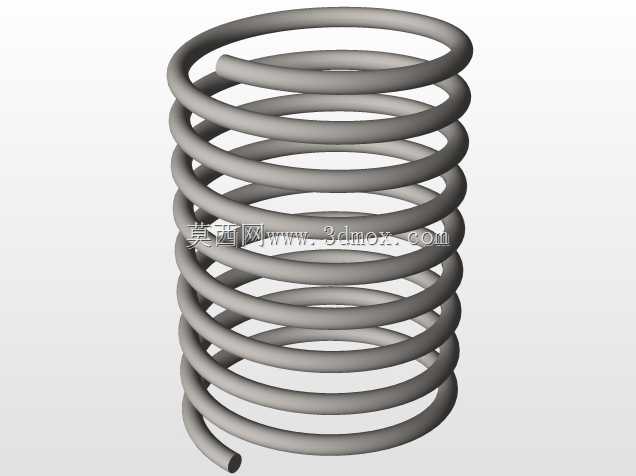

  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计
  • 气动三缸动力输出机构结构设计

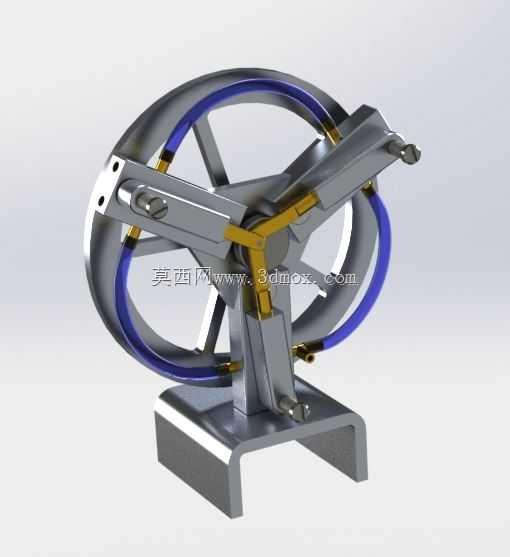

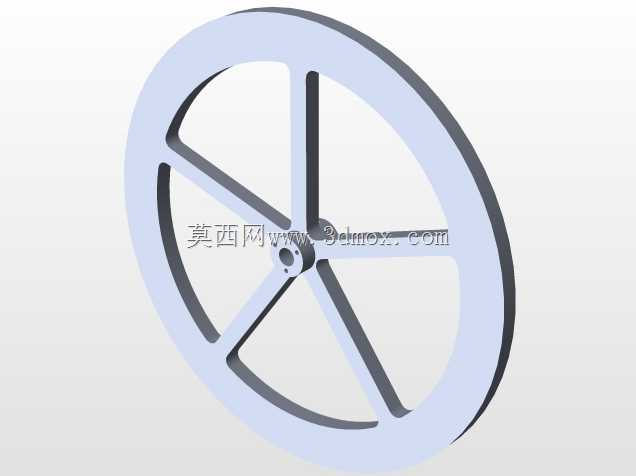

  该气动三缸动力结构常应用于小型气动演示装置、低负载气动动力输出工位、教学实训动力演示台等场景,依靠压缩空气作为动力源完成旋转动力输出,无需燃油供给系统,整体结构紧凑,适合在无防爆要求的洁净车间、教学实验室等场景使用,可直接连接小型负载完成低速旋转传动,也可作为气动动力原理演示载体直观展示三缸联动的动力传递逻辑。从结构设计逻辑来看,整体采用三角排布的三个缸体配合中心曲柄轮完成动力转换,三个缸体沿中心轴呈120度均匀分布,每个缸体的活塞杆端部通过铰接结构与中心传动臂连接,当压缩空气按顺序通入不同缸体时,活塞杆依次做伸缩动作,推动中心曲柄轮做连续圆周旋转,这种排布方式可有效抵消单缸动作的冲击力,让动力输出更平稳,

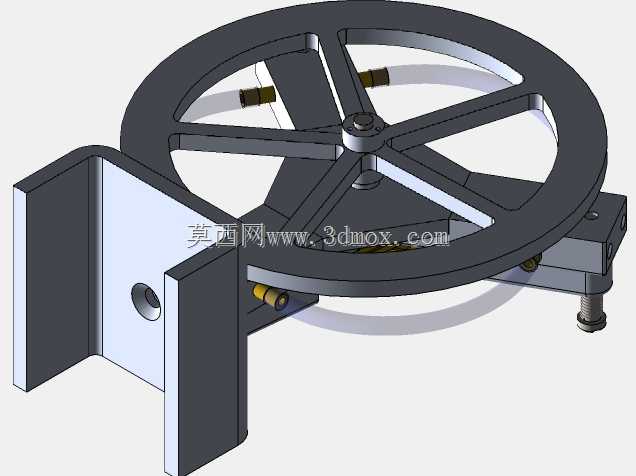

  避免单缸气动结构常见的卡顿、死点问题。底座采用U型槽式安装结构,底部预留两个对称的安装固定孔位,可直接通过螺栓固定在安装台面或设备支架上,安装时需保证中心轮的旋转平面与安装面保持垂直,避免传动过程中出现侧向力加剧铰接部位磨损。整体外轮廓的最大旋转直径由外侧环形导轨的尺寸决定,安装时需在环形导轨外侧预留足够的旋转避让空间,避免周边构件与旋转的轮体、缸体发生运动干涉。环形导轨结构除了起到防护作用外,还可对三个缸体的摆动行程起到限位导向作用,每个缸体的铰接部位都预留了润滑注油间隙,日常维护时可直接在铰接点加注润滑脂,降低传动摩擦损耗。中心传动部位的金色构件为联动拨叉,可同步协调三个缸体的动作时序,避免出现动作错乱导致的卡滞问题,

  每个活塞杆与缸体的配合部位都设置了耐磨衬套,可降低长期往复运动带来的磨损,延长整体结构的使用寿命。在实际选型适配时,可根据所需的输出转速调整压缩空气的进气压力与进气时序,该结构的输出扭矩与缸径、进气压力直接相关,适配低转速、小扭矩的动力输出需求,整体结构无复杂的油路、电路配套要求,拆装维护难度低,适合作为小型气动动力单元集成到专用设备中,也可作为机械原理教学的具象化模型,帮助学习者理解曲柄连杆、多缸联动的动力传递逻辑。
