小型气动双摆动力输出结构设计

　　这款小型气动双摆动力结构，主要面向小行程高频次摆动动力需求的工业场景设计，常见应用在小型物料分拣工位的摆臂驱动、精密装配线上的工件换位执行端、小型检测设备的往复动作动力源这类需要紧凑动力输出的工位，相比传统旋转电机搭配曲柄摇杆的结构，它能直接输出双向往复摆动力，省去中间转换环节的传动间隙。从实际使用层面看，该结构依靠压缩空气作为动力介质，适配工厂常规0.4-0.6MPa的气源压力工况，双摆臂的同步动作设计可以同时驱动两个执行端完成对称动作，比如在小型电子元件的引脚折弯工位，两侧摆臂可同步完成压合动作，动作一致性远高于单摆结构搭配联动杆的方案，长期运行下不会出现联动杆磨损带来的动作不同步问题。设计过程中优先考虑了安装空间的适配性，

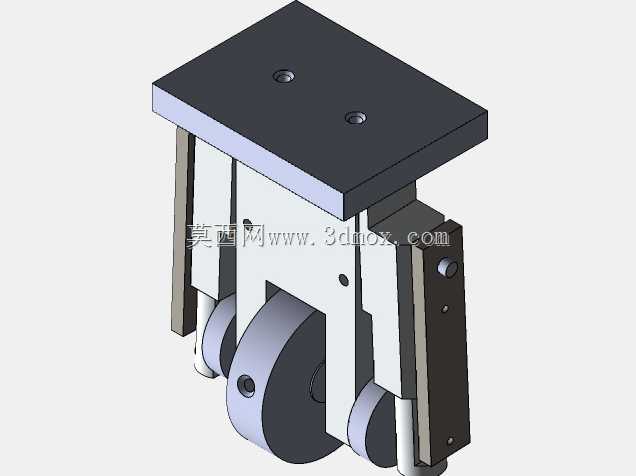

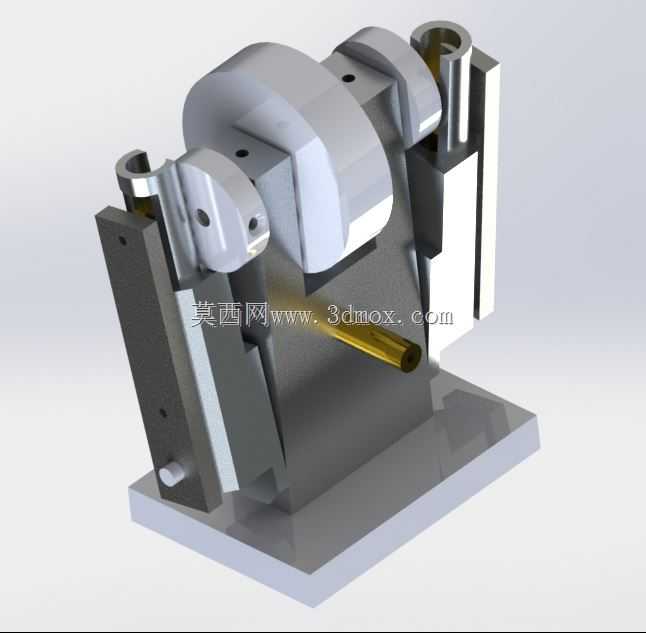

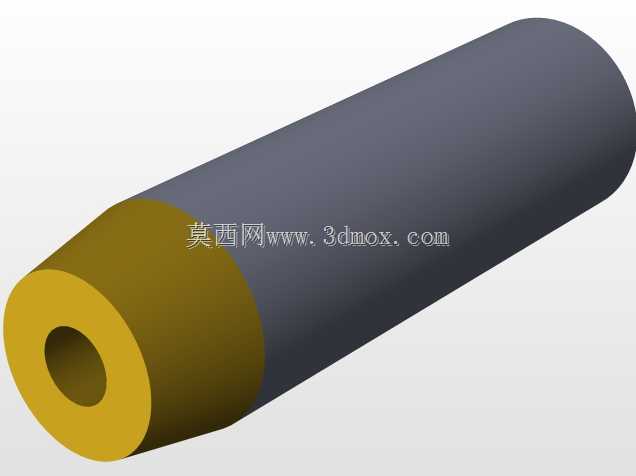

　　整体采用方正的一体式安装底座，底座上预留的四个沉头安装孔可以直接固定在标准铝型材工作台面上，不需要额外加工过渡安装板，整体安装边界控制在极小的尺寸范围内，不会占用过多工位空间，适合在紧凑的桌面型自动化设备内部集成。结构上的核心设计点在于双摆组件的配重平衡，两个摆块的质量经过对称配平，往复摆动过程中不会产生额外的偏载力矩，能有效降低运行时的振动，底座与摆臂支架之间采用定位销加螺栓的连接方式，装配时不需要反复调整同轴度，维修拆解后重新装配也能保证原有精度。摆臂的动力输入轴采用耐磨铜套作为转动支撑，相比滚动轴承的方案，铜套在低速摆动工况下的抗冲击性能更好，能承受气源压力波动带来的瞬时冲击力，同时不需要频繁补充润滑脂，降低日常维护的工作量。

　　两侧的立式支撑座采用一体化铣削加工，保证两个摆臂转动轴的同轴度误差控制在极小范围内，避免转动过程中出现卡滞问题，动力输入接口设置在结构侧方，方便气管快速插拔连接，不会和周边的其他管线产生干涉。在实际选型适配时，该结构可以根据不同的摆动角度需求，调整内部限位块的位置，实现15度到45度之间的摆动角度调节，不需要更换核心零件，能适配不同工位的动作行程要求，摆臂末端预留的标准安装孔位，可以直接连接夹爪、压头、拨杆等不同的执行末端，不需要额外设计转接件，大幅缩短设备改造的设计周期。
