技术绘图用金属图纸固定夹结构设计

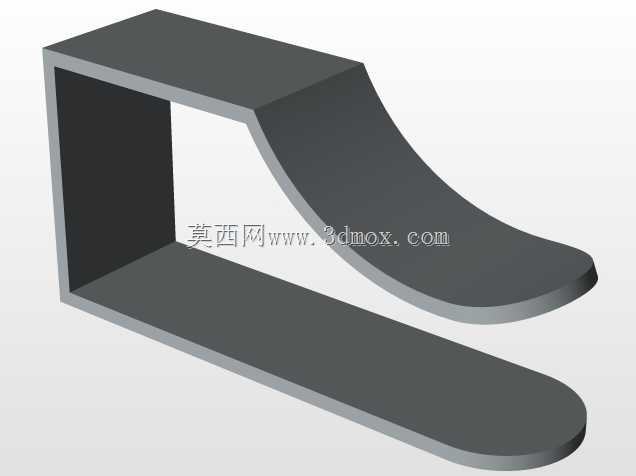

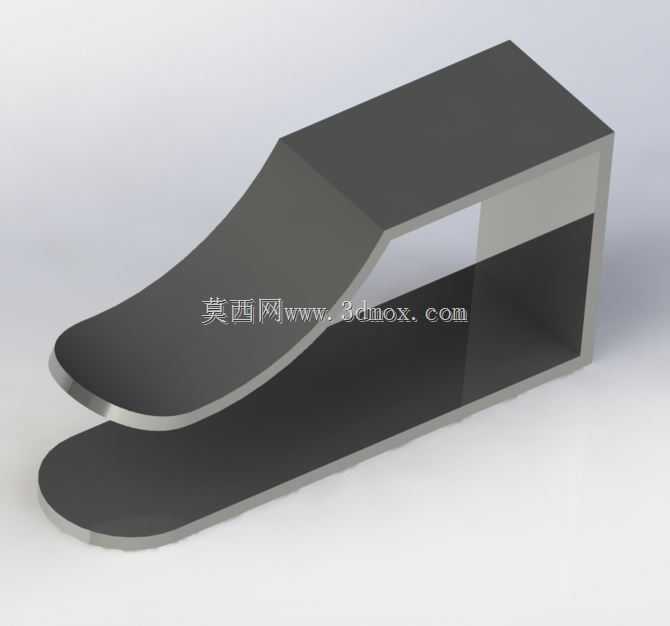

　　在机械设计、工程制图的日常作业场景中，手工绘图环节的图纸固定一直是影响绘图精度与操作效率的细节要点，这款金属绘图板夹正是针对技术绘图场景开发的专用固定构件。不同于普通办公用的塑料夹、长尾夹，该夹具采用整体钣金弯折成型的结构，主体为一体化的U型弯折构型，上侧夹臂设计有平滑的弧形过渡曲面，既能够保证夹合时的弹性形变余量，又避免了尖锐棱边划伤图纸或者操作人员手部。从功能特性来看，该夹具依靠金属板材自身的弹性实现夹合锁紧，无需额外加装弹簧、销轴等零散配件，整体结构无多余活动连接件，长期使用不会出现弹簧失效、销轴脱落的故障，适配常规厚度的木质、塑料绘图板侧边，夹合深度经过针对性设计，既能够保证足够的夹持力避免绘图过程中图纸移位，

　　又不会因为夹入过深遮挡图纸边缘的图框、标题栏区域。在设计思路层面，这款夹具优先考虑了工程场景的耐用性需求，整体采用冷轧钢板弯折成型，夹合接触面做了平整打磨处理，上下两个夹臂的平行度公差控制在较小范围内，保证夹合时受力均匀，不会出现局部压痕或者夹合不牢的问题；弧形上臂的曲率经过反复调整，在保证足够夹持力的前提下，降低了扳开夹臂时所需的操作力，长时间频繁开合也不会造成金属疲劳断裂。从安装边界与尺寸适配来看，该夹具的开口宽度适配常规15-25mm厚度的绘图板侧边，整体长度控制在单手可操作的范围内，放置在绘图板上不会占用过多的绘图操作区域，夹臂外侧的平面可以作为临时的直尺靠接基准，在绘制短直线时能够提供辅助支撑。实际使用过程中，

　　这类金属夹通常成对配合使用，分别固定在图纸的上边缘两个角点位置，相比磁吸式固定件，它不受绘图板材质限制，无论是木质绘图板、塑料绘图板还是老旧的包边绘图板都能可靠固定，相比胶带固定的方式，它不会在图纸或者绘图板表面残留胶痕，拆装调整图纸位置时操作更加便捷，不会造成图纸边缘撕裂。在结构建模过程中，需要重点把控弯折处的圆角参数，避免弯折处应力集中导致的断裂问题，同时要保证上下夹面的平面度，防止夹合时出现点接触导致的固定不稳，夹臂的厚度选择需要兼顾弹性与刚性，过薄会导致夹持力不足，过厚则会造成操作费力、整体重量过大的问题。
