三爪式轴承拆卸拉拔工具结构设计

　　这款三爪结构的轴承拉拔工具，主要面向设备运维、机械装配、机修班组的日常拆装作业场景，在电机检修、泵体维护、传动组件更换、机床部件拆解等工况中都有高频应用，核心作用是在不损伤轴件、轴承座孔及轴承本体的前提下，完成过盈配合轴承的平稳拆卸作业。

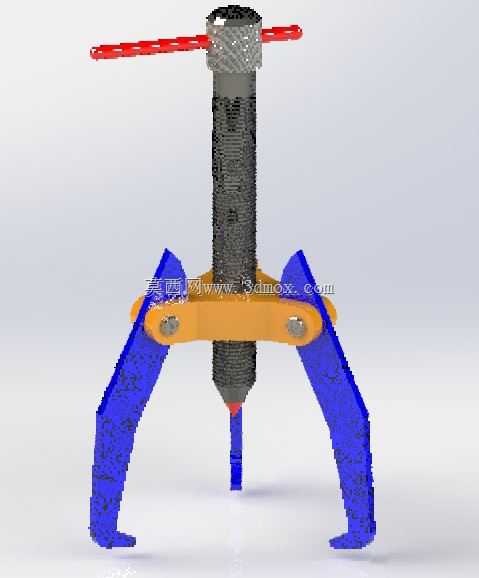

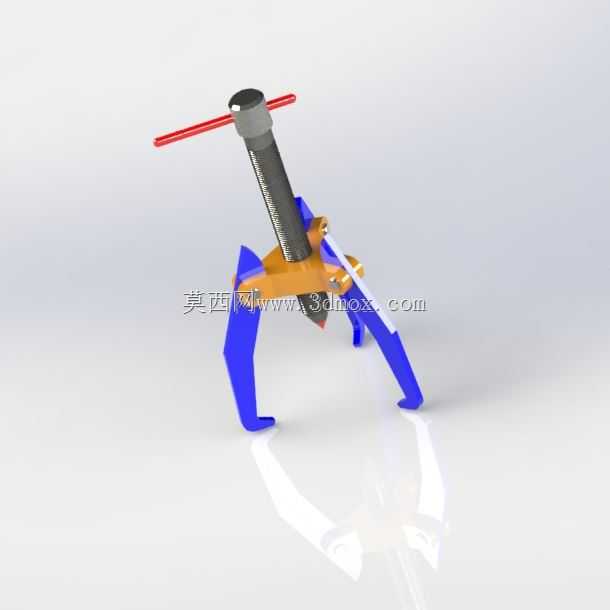

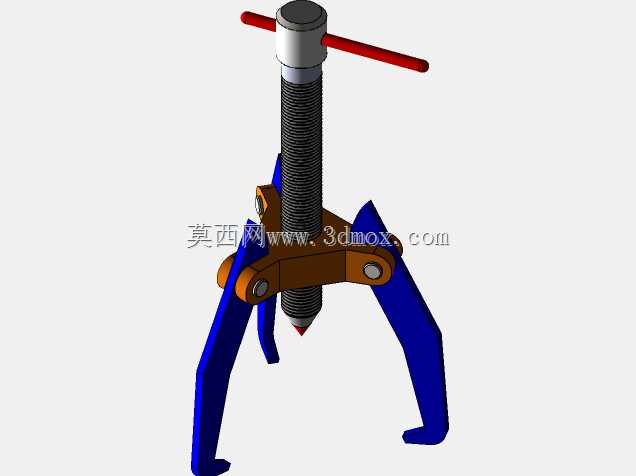

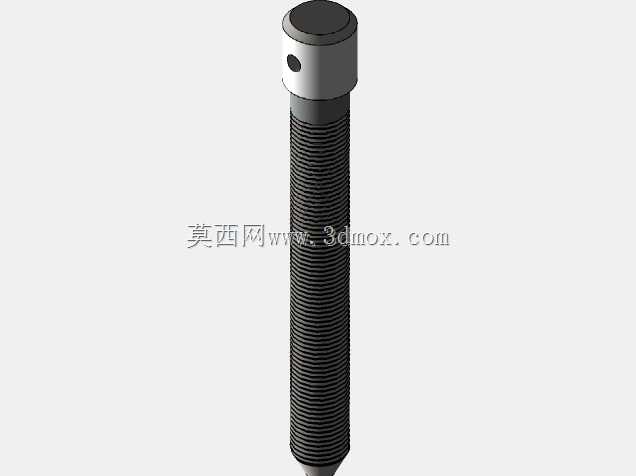

　　从功能特性来看，该工具采用中心顶杆配合三爪同步联动的结构逻辑，中心顶杆为带防滑握柄的螺纹杆件，顶端设置横向穿杆孔，可配套加力杆实现大扭矩旋压进给，顶杆端部做圆弧倒角处理，作业时直接抵靠在轴端中心孔位置，避免顶压过程中出现轴端打滑、表面压伤的问题。三个卡爪采用等角度120度分布设计，爪身做了弯折弧度优化，爪端的勾头结构可牢靠卡接在轴承内圈或外圈的端面台阶处，旋进中心顶杆时，三个卡爪会同步承受轴向拉力，保证轴承受力均匀沿轴向平稳脱出，不会出现偏载卡滞、轴承崩裂或者轴件弯曲的问题。

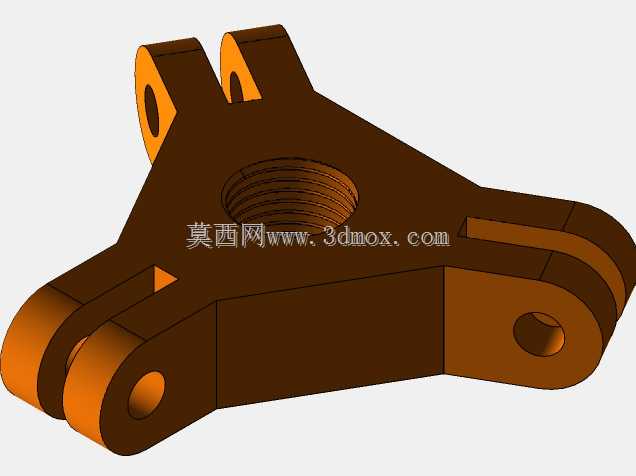

　　设计过程中重点考量了不同规格轴承的适配边界，卡爪与中心滑套的连接位置预留了调节行程，可根据待拆卸轴承的外径尺寸调整卡爪的张开幅度，覆盖常规小功率传动设备中常用的深沟球轴承、圆锥滚子轴承的拆卸尺寸范围，整体结构的安装边界不需要额外的操作空间，只要卡爪能够勾住轴承端面、顶杆能够抵接轴端即可开展作业，哪怕是安装在腔体内部、周边空间局促的轴承，也能通过三爪的收拢结构伸入卡位完成拆卸。

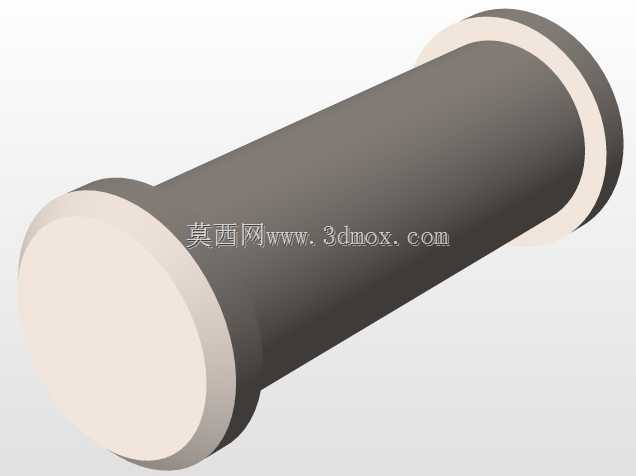

　　结构细节上，卡爪与滑套的铰接位置采用销轴连接，活动间隙控制在合理范围，既保证卡爪可灵活调整张开角度，又不会出现作业过程中松脱晃荡的问题；中心螺杆采用梯形螺纹设计，相比普通三角螺纹具备更好的承重能力与自锁性能，旋进过程中进给平稳，不会因为轴向反作用力出现回退打滑的情况；顶部的横向加力杆采用可拆卸设计，日常收纳时可抽出单独存放，减少工具整体的收纳占用空间，遇到过盈量较大的轴承拆卸工况时，还可在加力杆端部套入延长管进一步加大旋压力矩，不需要额外搭配液压辅助设备就能完成多数常规轴承的拆卸作业。

　　相比两爪结构的拉拔工具，这款三爪结构的受力对称性更好，对轴件的同轴度影响更小，尤其适合对装配精度要求较高的传动部件检修场景，不会因为拆卸过程中的偏载力导致轴件出现弯曲变形，影响后续的装配精度。工具整体没有多余的复杂结构，所有部件都采用常规机械加工工艺即可生产，铰接点、螺纹副等易磨损位置可做局部淬火处理提升耐磨性能，日常使用后的维护也十分简便，定期在螺纹位置涂抹润滑脂即可保证操作顺畅，适合作为机修工位的常备工装配置。
