单手操作式平行夹持夹具结构设计

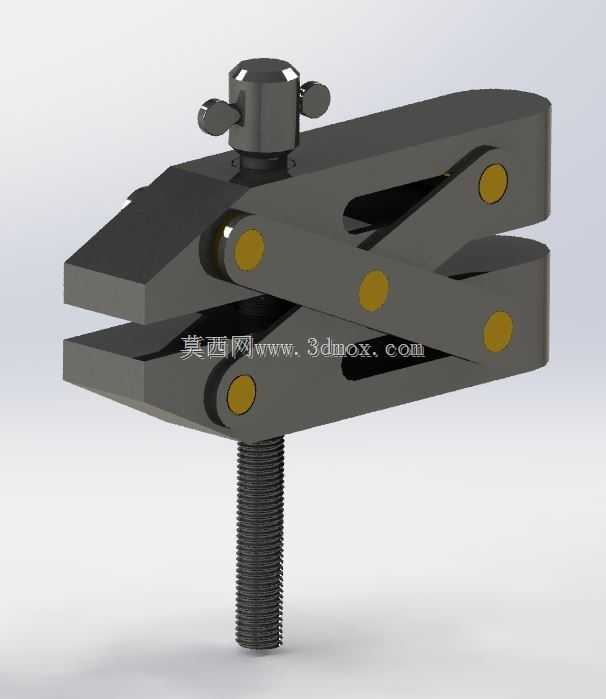

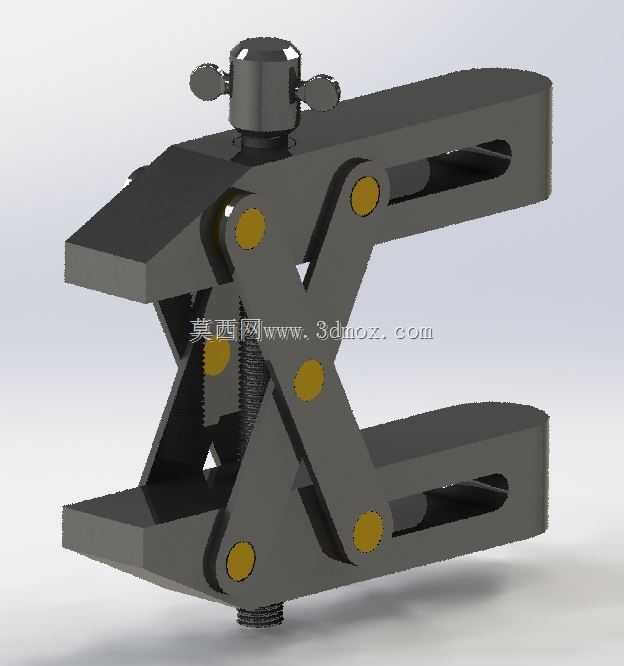

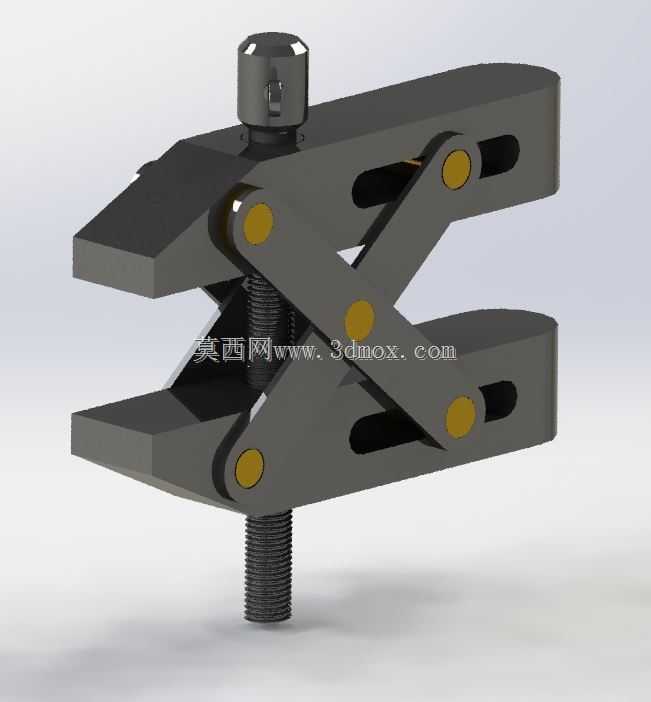

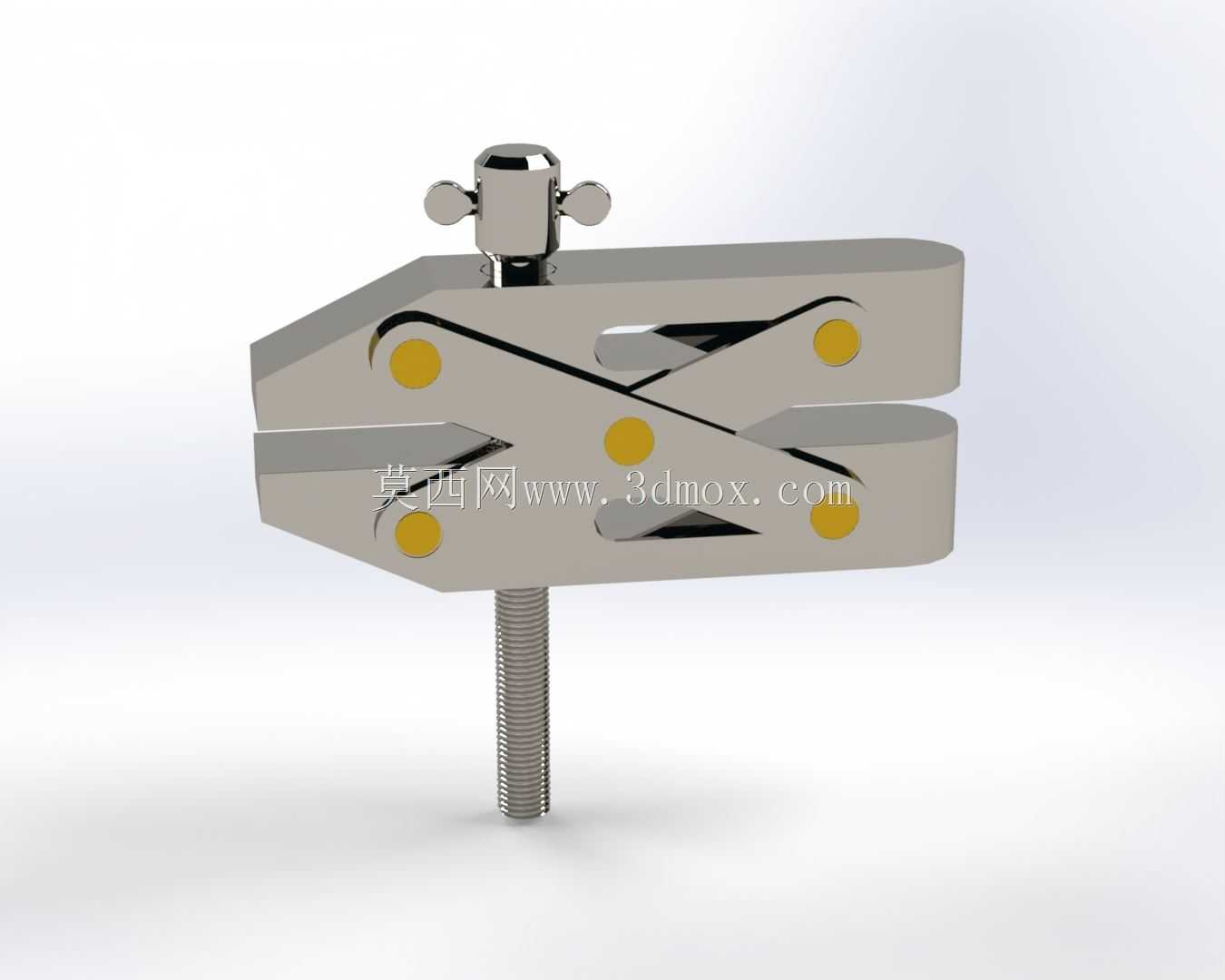

　　这款单手平行夹钳的设计，核心是解决传统双螺钉紧固夹钳操作繁琐、对位效率低的痛点，在精密装配、小件夹持定位、实验室试样固定、小件焊接辅助定位等场景下，能大幅降低操作的动作复杂度。区别于常规平口钳需要双手分别调整两侧夹持面、反复拧动锁紧螺钉的操作逻辑，该结构采用剪式交叉连杆布局，通过单根顶部调节螺钉控制两组对称剪臂的开合角度，配合多组铰接销轴的限位，能保证两个夹持端面在全行程范围内始终保持平行状态，不会出现普通剪式钳口夹持时的角度偏移问题，避免被夹工件出现压痕偏斜、夹持力不均的情况。从结构设计逻辑来看，夹钳主体采用两层叠合的金属剪臂结构，所有铰接点均采用等距孔位布局，通过几何约束保证钳口运动轨迹始终为平动而非转动，

　　铰接位置的衬套点位做了等半径排布，确保开合过程中钳口的平行度误差控制在极小范围内，不会出现夹口上翘、夹持接触面贴合不全的问题。顶部的蝶形调节螺钉不需要额外工具，徒手即可拧动完成锁紧与松开，螺钉底部抵接在下层剪臂的基准面上，转动螺钉时即可拉动上层剪臂沿螺杆轴向进给，带动交叉连杆同步收拢，实现钳口的平稳夹紧，松开螺钉时钳口可在自身结构间隙下快速张开，取放工件的效率比传统双螺钉夹钳提升数倍。钳口部分做了平直的接触面设计，没有额外的齿纹，适合夹持表面精度要求较高的工件，不会在工件表面留下压痕，若有需要也可在钳口面粘贴软质垫片适配脆性材料的夹持需求。底部的伸出螺杆可作为安装定位柱，能直接穿入工装台的T型槽或者定位孔位，

　　将夹钳快速固定在作业平台上，不需要额外的安装支架，适配多场景的快速装夹需求。整体结构没有冗余的弹性零件，所有受力部件均为刚性金属件，铰接销轴采用过盈配合与剪臂连接，长期使用不会出现松旷间隙，夹持力可通过顶部螺钉的拧紧力矩自由控制，既能夹持薄片状的钣金试样，也能夹持一定厚度的块状零件，夹持行程覆盖常规小件作业的常用尺寸范围，不会出现行程不足或者开合过大导致的结构干涉问题。在实际产线应用中，这类单手操作的平行夹钳常布置在装配工位的台面上，用来临时固定待装配的小型零部件，操作人员单手即可完成工件的装夹与拆卸，另一只手可以同时完成装配、检测、涂胶等作业，不需要反复放下工具调整夹钳，能有效降低操作的辅助时间占比，提升单人作业的效率。

　　在钳工划线、小型零件打磨去毛刺的作业场景下，该夹钳的平行夹持特性可以保证工件基准面与钳口贴合紧密，划线时不会出现工件移位，打磨时受力均匀不会出现工件弹飞的风险，相比普通的手虎钳，其夹持稳定性更高，操作便捷性也更适配高频次的小件装夹需求。
