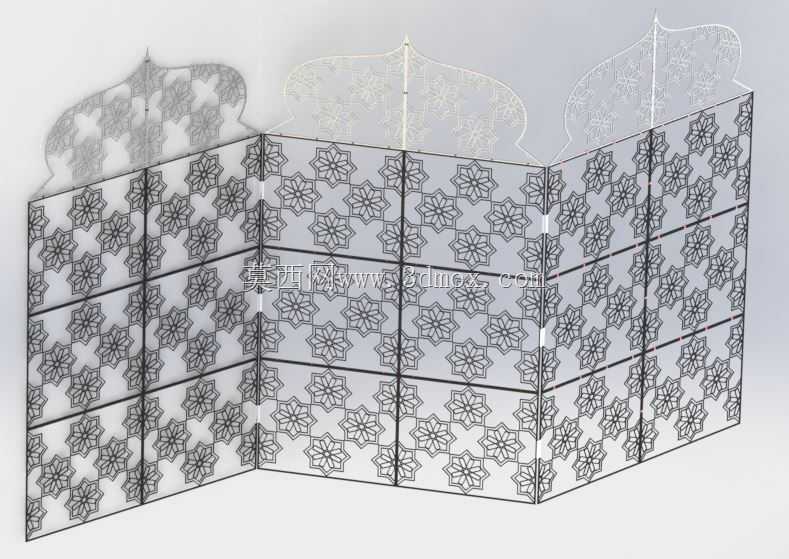

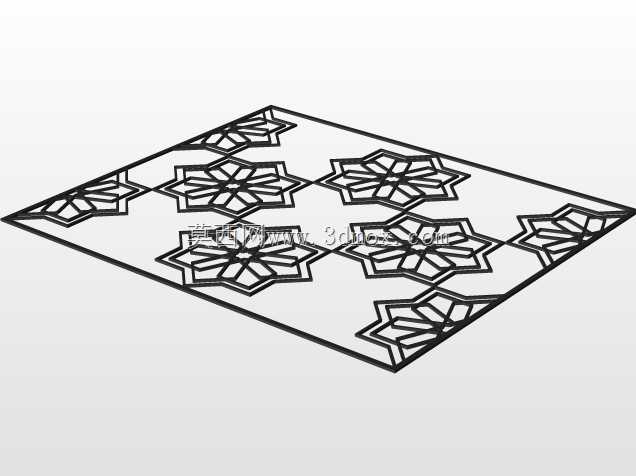

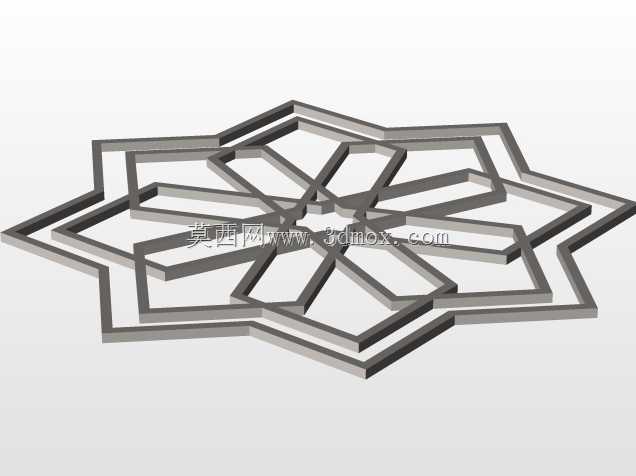

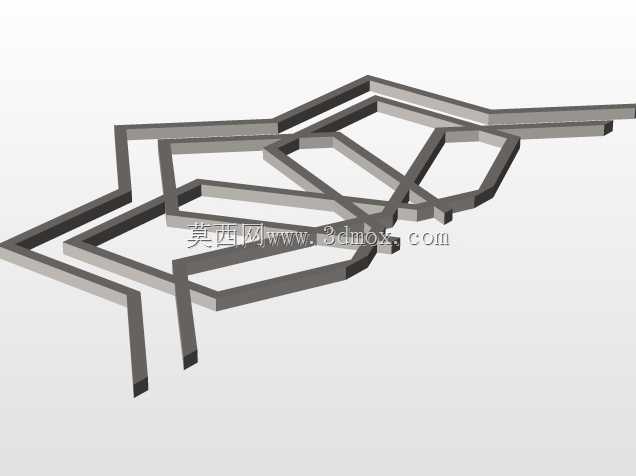

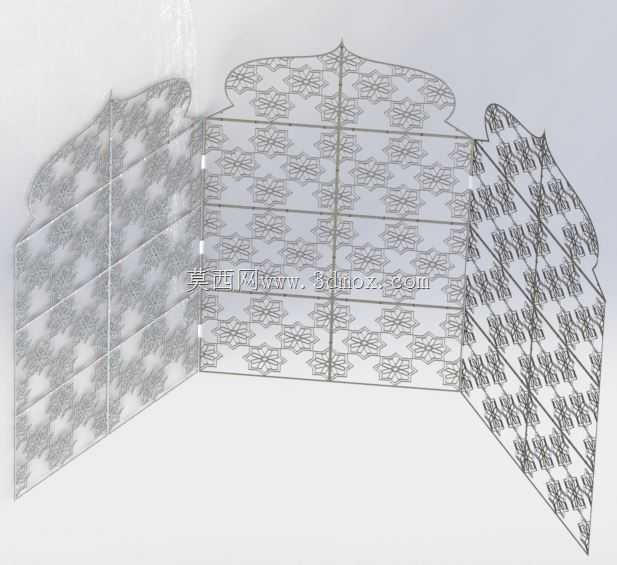

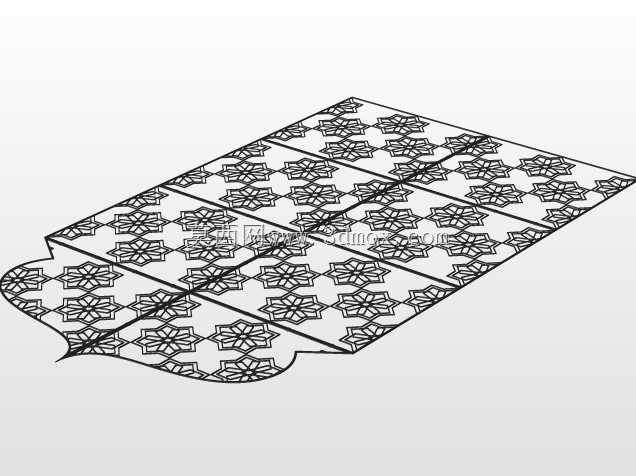

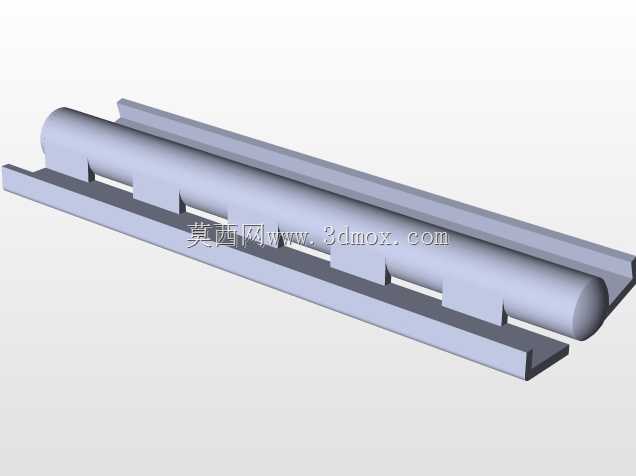

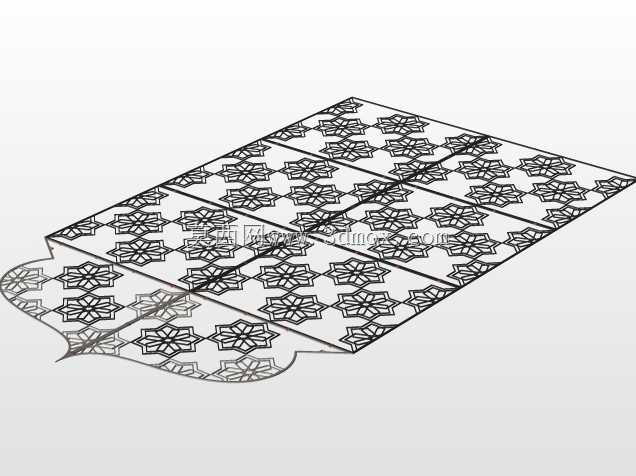

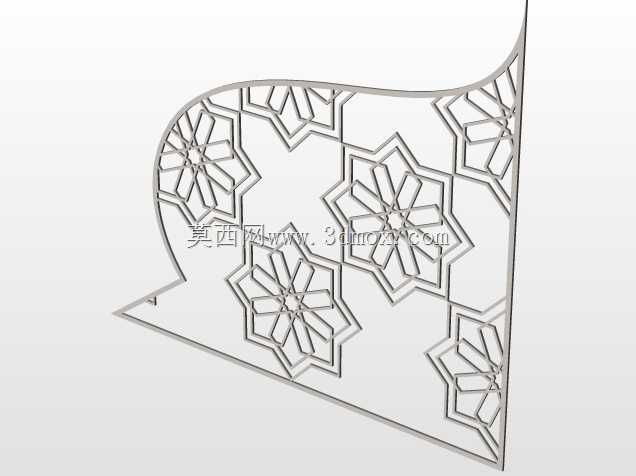

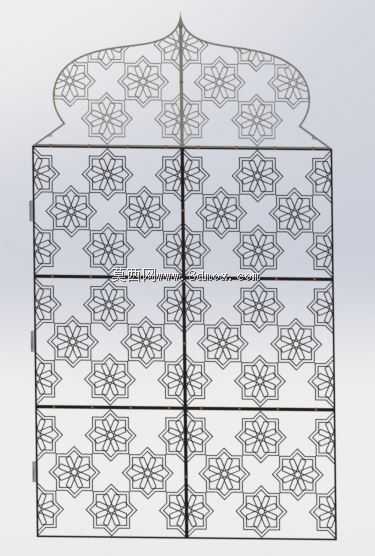

这款三折式装饰隔断屏,主要应用于室内空间软性分隔场景,可放置在民宿公共区域做功能区遮挡、家居客厅做空间分区、特色商业空间做软装陈设隔断,也可作为主题活动现场的背景围挡构件,在不阻挡光线穿透的前提下完成空间边界的划分,兼顾装饰性与空间实用性。产品采用三块等宽铸造面板作为主体结构,面板之间通过合页铰链实现转动连接,相邻面板的拼接位置采用铜钉完成装钉固定,整体可根据使用场景的空间宽度调整开合角度,完全展开时可形成直线型遮挡结构,调整折角后可实现L型、Z型等多种摆放形态,无需额外固定支撑即可稳定放置在平整地面上,收纳时可将三块面板完全对折,大幅缩减存放占用的空间体积。设计阶段优先考虑了装饰纹样的结构合理性,面板表面的摩洛哥传统几何镂空纹样,
在还原地域装饰特征的同时,对镂空区域的筋宽做了统一的尺寸校核,避免铸造过程中出现细筋缺料、冷却变形的问题,所有纹样的转角位置都做了微小圆弧过渡,既减少铸造时的应力集中,也避免使用过程中尖锐边角划伤人员。面板的顶部轮廓采用对应风格的拱顶造型,边缘做了打磨钝化处理,三块面板的厚度保持一致,铰链安装位置预留了足够的转动间隙,确保折叠过程中不会出现面板边缘磕碰干涉的问题。安装使用时无需额外打孔固定,仅需根据摆放空间的尺寸调整每块面板之间的折角,即可适配不同宽度的摆放区域,单块面板的重量控制在单人可搬运的范围内,日常挪动调整位置无需借助额外起重工具。镂空结构可保证隔断两侧的空气正常流通,光线可透过纹样间隙形成规律的光影效果,
不会像实体隔断一样造成空间的闭塞感,铸造面板的表面可根据装修需求做不同的表面处理,适配原木、复古、异域等多种室内装修风格。结构设计上摒弃了多余的装饰性外框架,直接以铸造面板自身作为承重结构,铜铆接的连接方式既匹配整体的复古装饰风格,也具备足够的连接强度,长期反复折叠开合也不会出现连接位置松动的问题,铰链选用常规的平开五金件,后期若出现磨损可直接替换通用规格配件,降低维护成本。
