钣金划线用可调式间距规结构设计

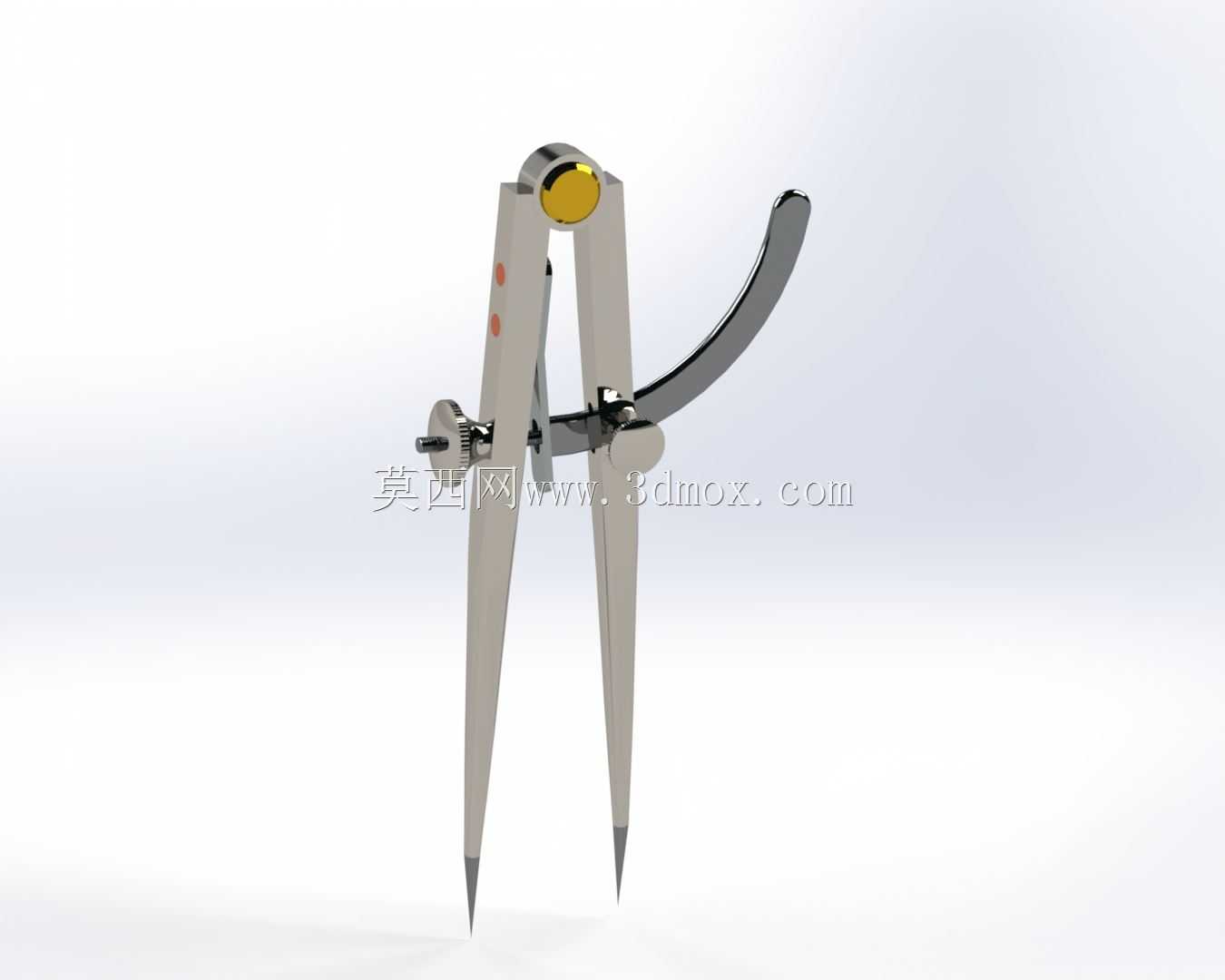

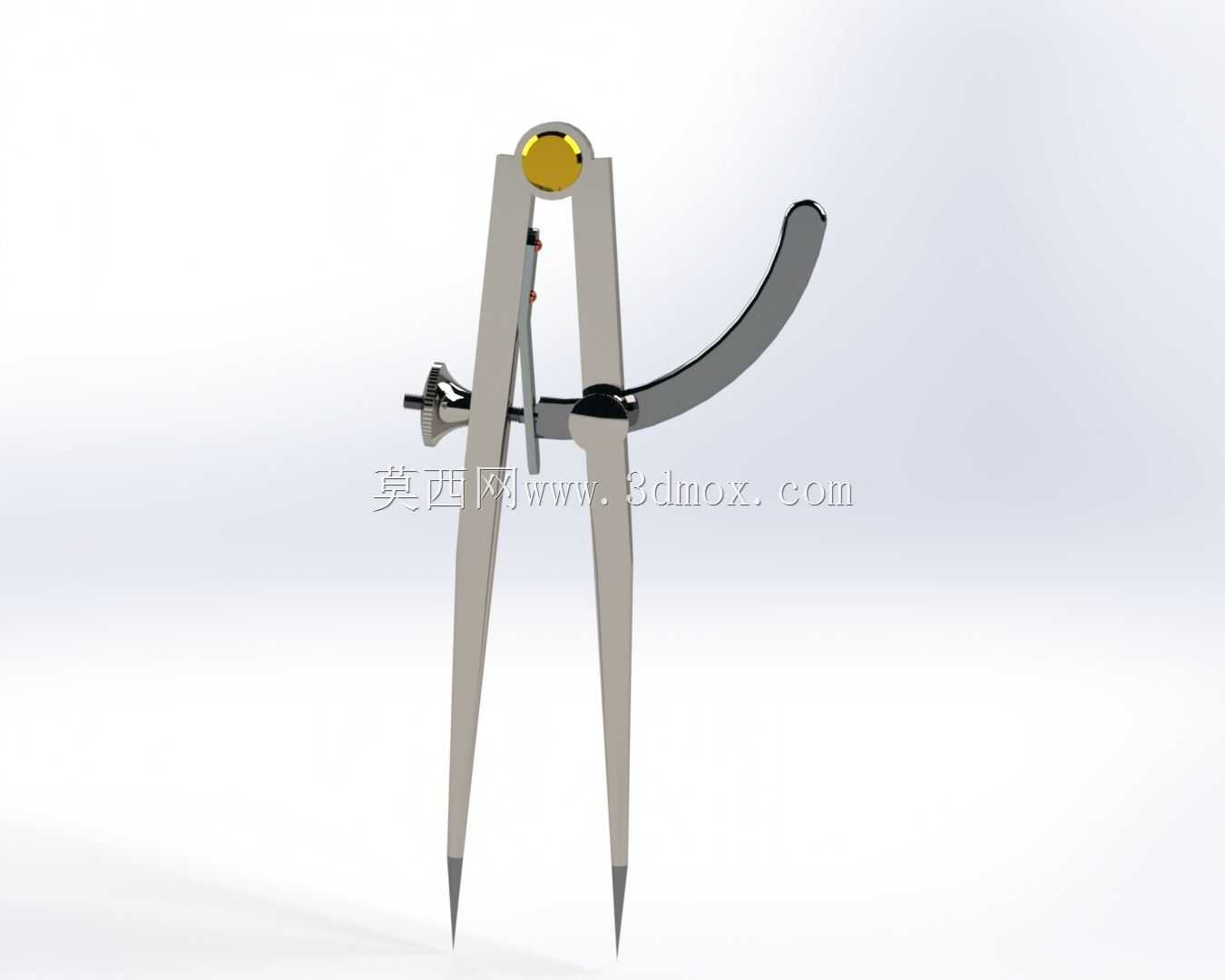

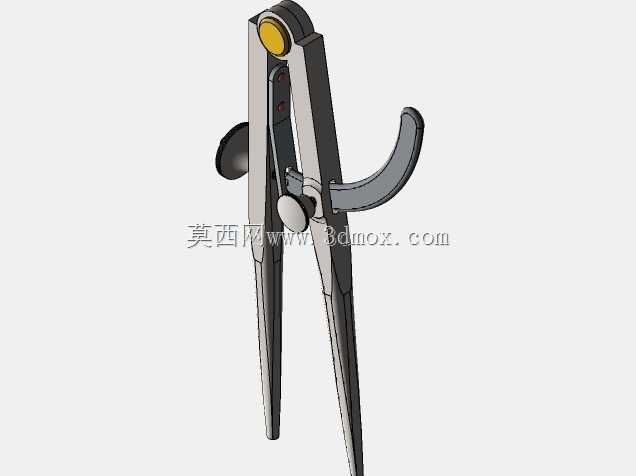

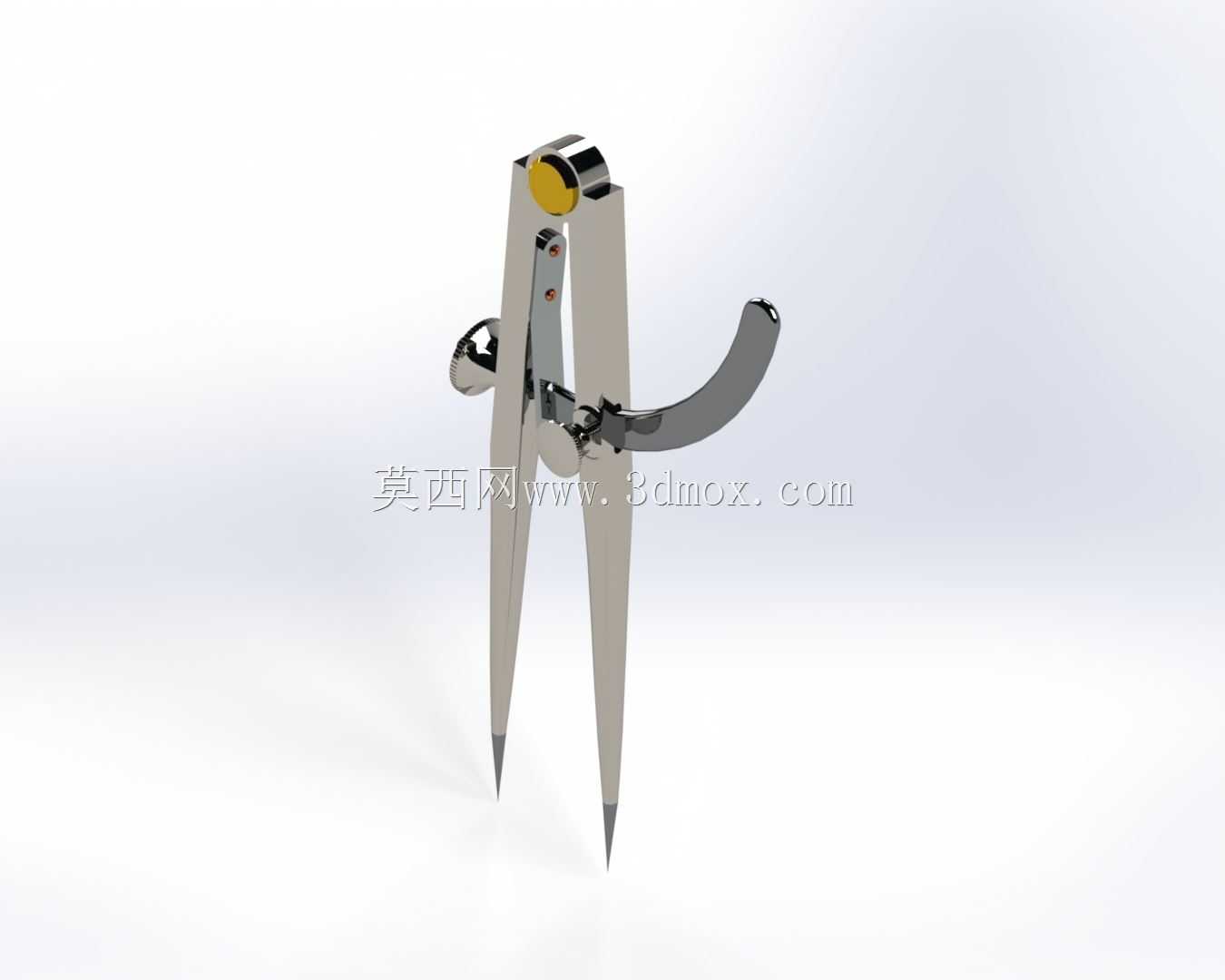

　　这款间距规是钣金加工、钳工划线工序中常用的手动划线工具，主要用于在金属板材、型材表面标记等距点位、绘制圆弧轮廓、量取固定间距尺寸，是钣金展开下料、钳工划线作业中替代普通直尺圆规的专用工装。从结构设计来看，整体采用铰接式双支腿布局，顶端铰接轴处设置锁紧旋钮，可在调整好两支腿尖端间距后快速锁止，避免划线过程中支腿滑移导致尺寸偏差，支腿中段搭配弧形定位齿条，配合侧面的微调螺钉，可实现毫米级的间距微调，相比普通无定位结构的圆规，重复划线的尺寸一致性提升明显，适合批量下料时的重复标记作业。两支腿的尖端采用淬硬钢材质，刃口磨成60度锥角，既保证划线时能在金属表面留下清晰的刻线，又具备足够的耐磨性，长期使用不易出现尖端卷边、磨钝的问题，

　　支腿本体采用中碳钢调质处理，兼顾刚性与韧性，手持施力时不会出现支腿弯曲变形的情况。实际应用场景中，除了常规的钣金车间下料划线，还可用于机加工工序的毛坯划线、管件端口的等分标记、钣金折弯前的折弯线定位，使用时可根据待加工板材的厚度调整尖端伸出长度，在0.5mm到3mm厚的冷轧钢板、铝板、不锈钢板表面都能划出清晰均匀的线条，不会因尖端过深导致板材变形，也不会因尖端过浅导致后续工序看不清标记。设计过程中充分考虑了手持操作的人机工程，支腿的握持段做了圆弧过渡处理，表面做哑光喷砂处理，避免手上沾有切削液、油污时出现打滑的情况，铰接轴的阻尼经过调校，单手即可完成大致间距的调整，配合微调螺钉可快速锁定目标尺寸，整体外形尺寸控制在150mm左右，

　　可放入钳工常用的工具腰包随身携带，不需要额外的收纳空间，安装边界上没有额外的外接结构，纯手动操作不需要气源、电源配套，适合在车间不同工位、外出现场作业等多种场景下使用。在做圆弧划线时，可将其中一个支腿的尖端抵在预先打好的样冲眼内作为圆心，另一支腿尖端接触板材表面旋转即可画出规整的圆弧，相比普通圆规，弧形齿条的定位结构可避免施力旋转时两支腿出现向内收拢或向外张开的问题，划出的圆弧半径误差可控制在0.1mm以内，完全满足钣金加工的尺寸公差要求。针对不同的划线需求，尖端还可根据使用场景更换，比如在涂层板材表面划线时可更换黄铜尖端，避免划伤板材表面的防护涂层，在粗糙的铸锻件表面划线时可更换硬质合金尖端，提升工具的使用寿命。
