可调式管道夹持扳手结构设计

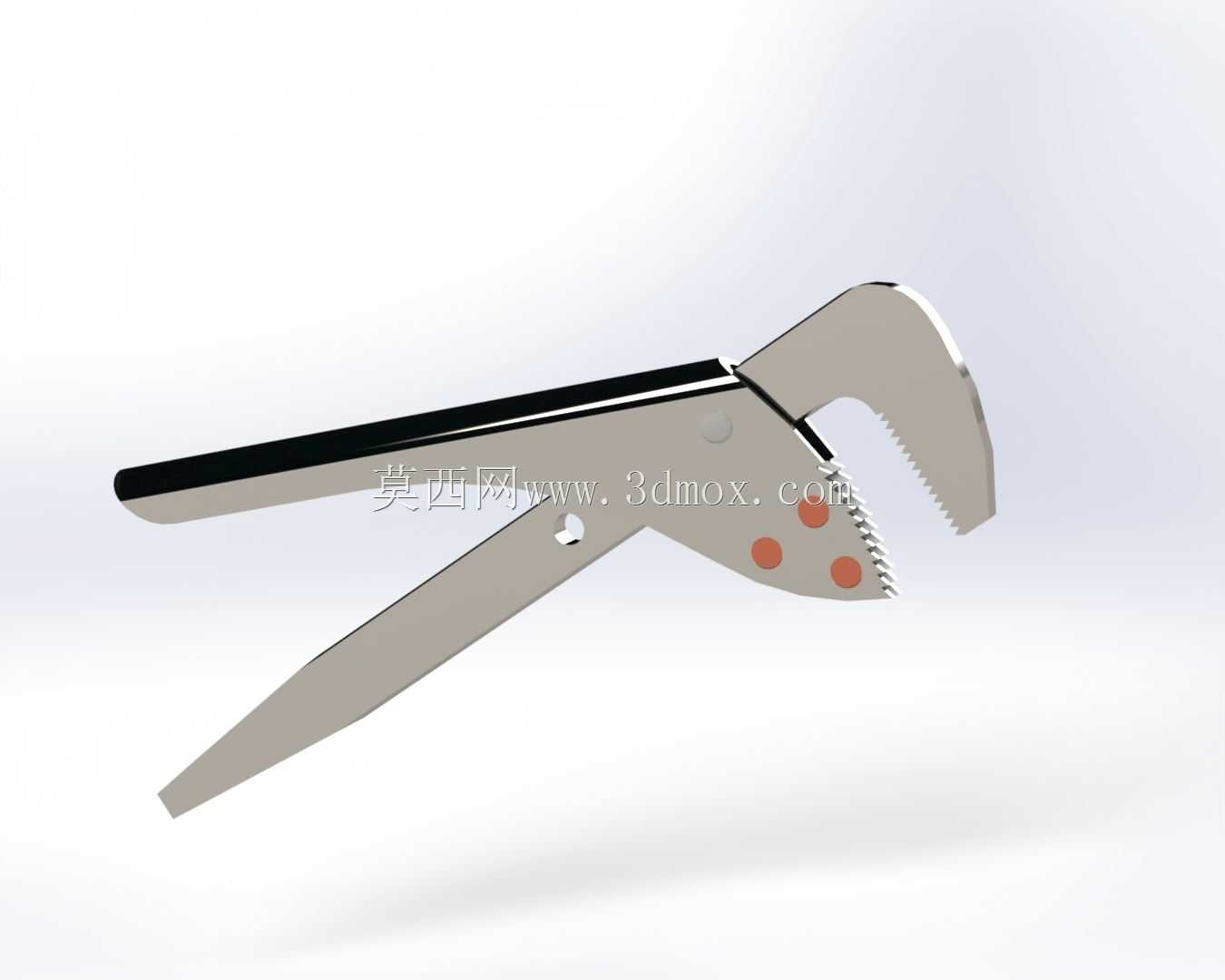

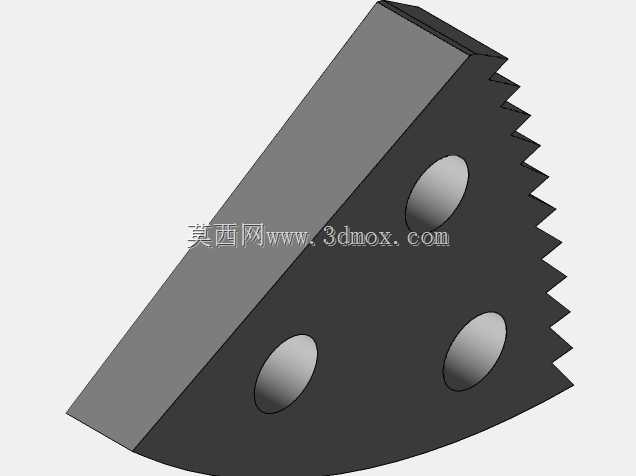

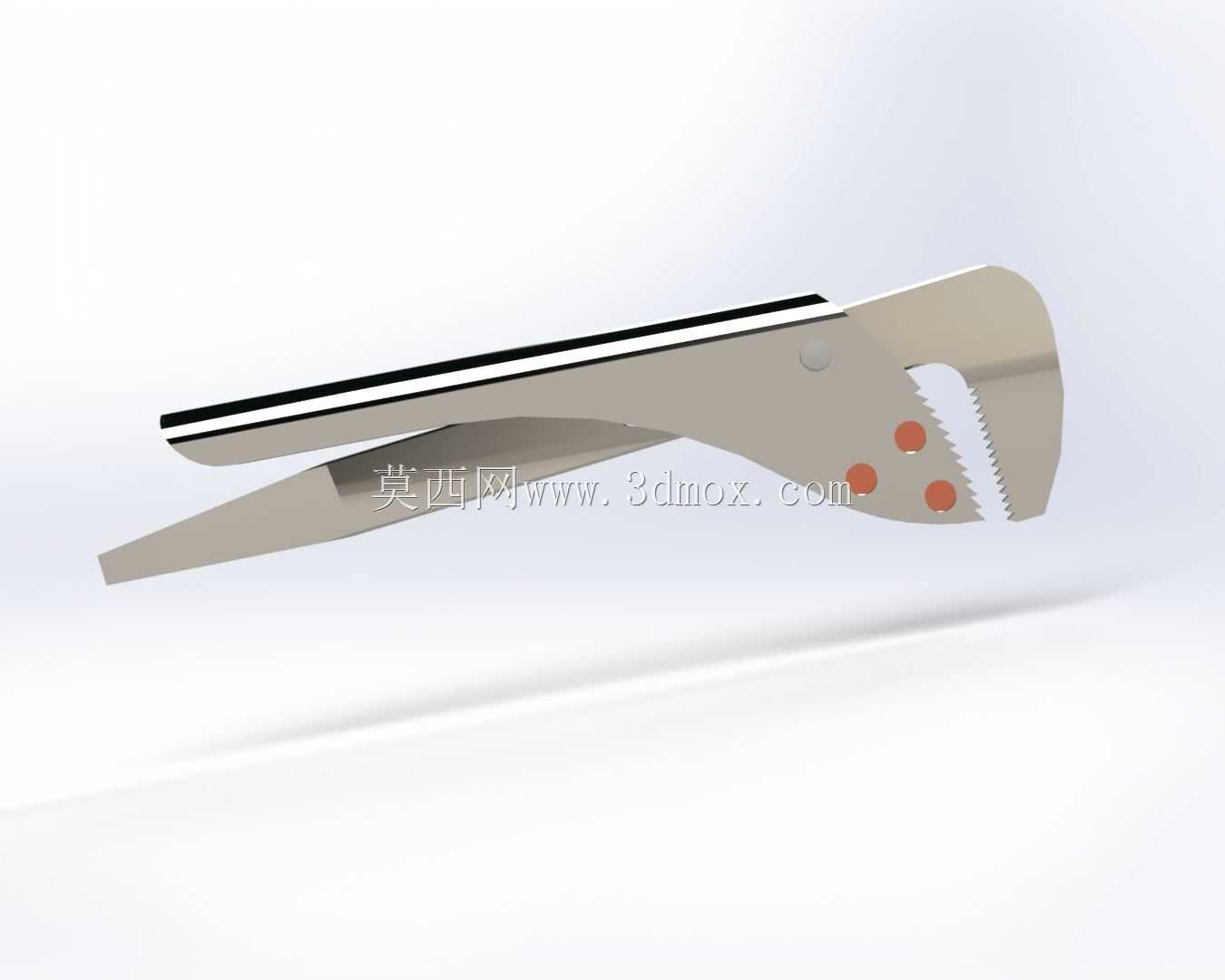

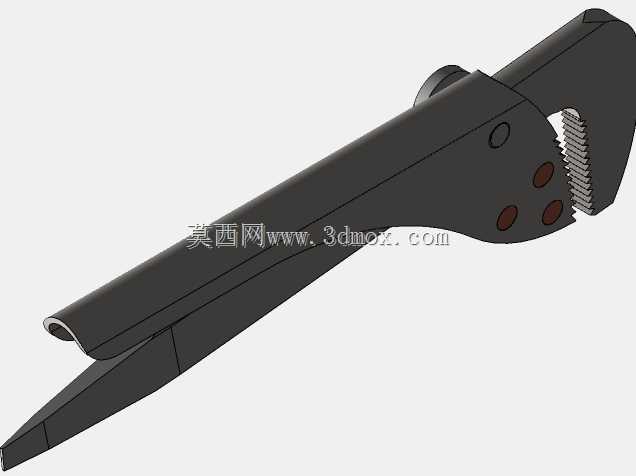

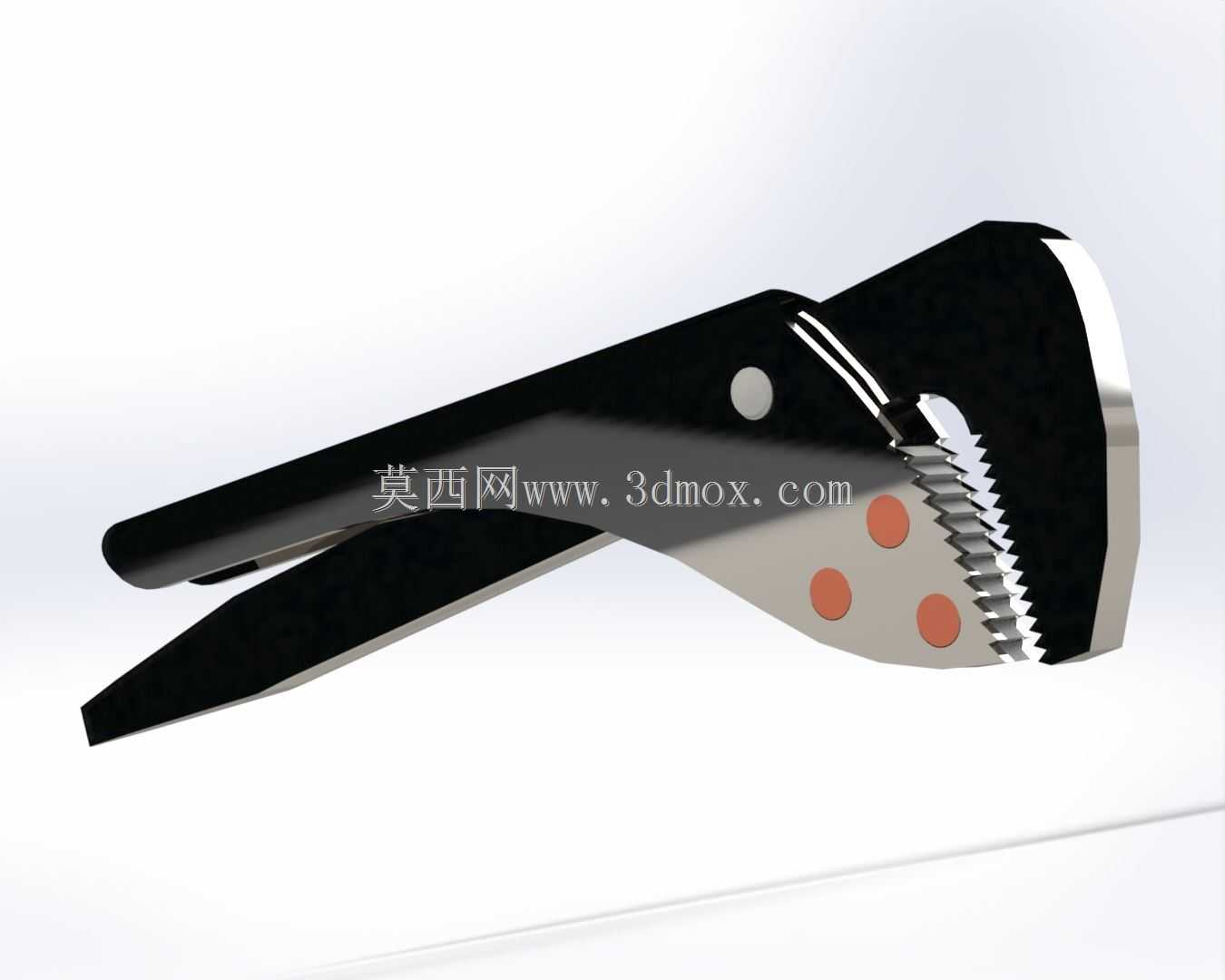

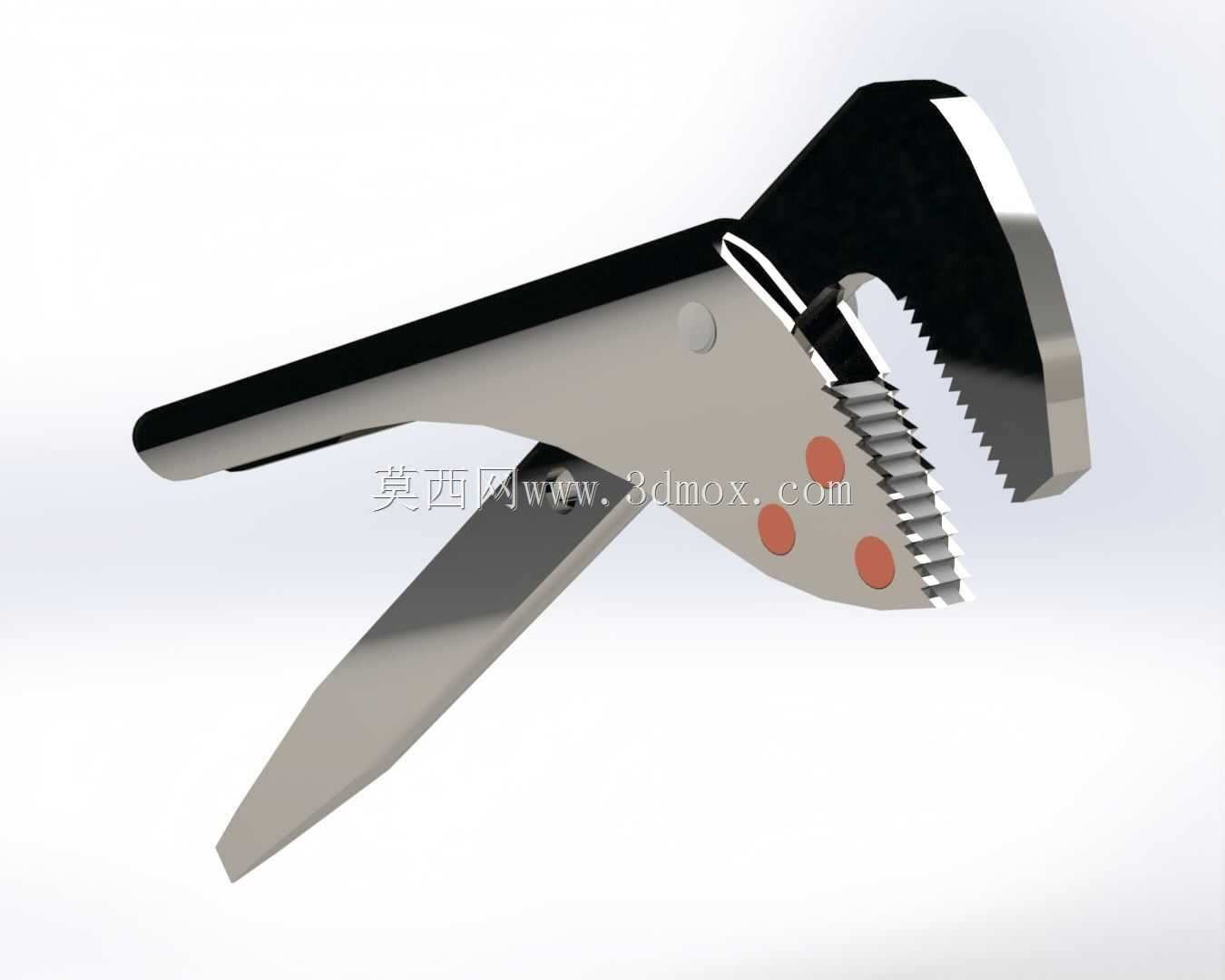

　　在民用给排水施工、工业管路铺设、油气管道运维等作业场景中，管道夹持类工具是现场作业人员随身携带的核心手动器具，这类工具的核心作用是在管道螺纹对接、管件拆装、带压管路紧固等工序中，为光滑或带外螺纹的圆柱型管件提供足够的周向夹持摩擦力，避免管件表面打滑造成的螺纹损伤、密封面变形或是作业安全隐患。这款可调式管钳的结构设计完全围绕现场作业的实际痛点展开，整体采用铰接式杠杆结构，活动钳口与固定钳身通过销轴连接，配合钳身尾部的支撑臂形成二级省力杠杆，相比普通固定开口扳手，在同等握持力下能在钳口位置输出数倍的夹持正压力，适配不同管径的金属、硬质塑料管道夹持需求。钳口的齿形设计经过受力优化，锯齿采用不等深渐开线排布，齿尖做了小角度倒棱处理，

　　既可以在咬合时嵌入管件表层形成足够的防滑阻力，又不会因为齿尖过于锋利造成薄壁管件的表层破损或是镀锌层大面积脱落，适配镀锌钢管、无缝钢管、PPR稳态管等多种常见管路材质的作业需求。钳身的三个定位凸点是为了适配不同开口档位的锁止需求，作业时可以根据待夹持管件的外径快速调整活动钳口的开合角度，调整到位后依靠杠杆受力自动锁止，不需要额外的锁止旋钮或是调节螺杆，单手即可完成开口调整与夹持动作，适合高空管路作业、狭小空间管井作业等无法双手操作工具的场景。从安装边界来看，这款管钳的整体开合范围覆盖常规家装与工业运维场景中DN15到DN50的常用管径，钳身握持段做了平直延伸设计，既可以单独使用，也可以在需要更大扭矩时配合加力杆套入尾部延长力臂，

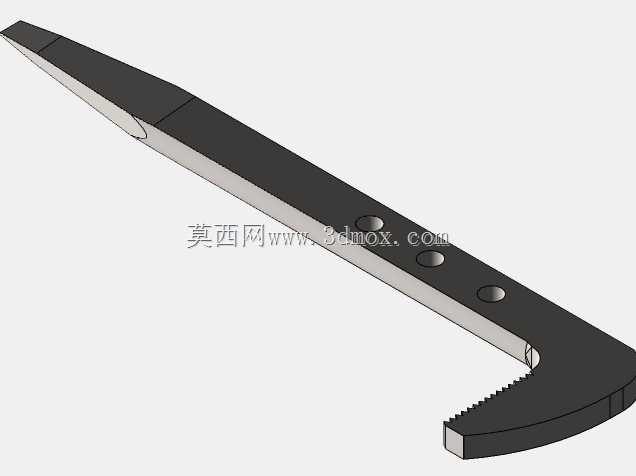

　　不会出现钳身尾部变形或是铰接点断裂的问题。活动钳身与固定钳身的铰接位置采用间隙配合设计，长期使用出现磨损后可以通过更换销轴快速恢复配合精度，不需要整体更换工具，降低现场工具的维护成本。钳口的咬合面与钳身握持段呈15度夹角，作业时握持发力的方向与管道周向受力方向更贴合，手腕不需要额外偏转角度，长时间连续作业时能有效降低操作人员的腕部疲劳感。支撑臂的末端做了扁铲型延伸设计，在管道安装作业中可以临时充当撬具使用，用来对齐管路法兰孔、清理管口残留的密封填料或是剔除管件表面的锈蚀层，实现一具多用，减少作业人员随身携带的工具数量。
