钳工划线用高度可调划针盘结构

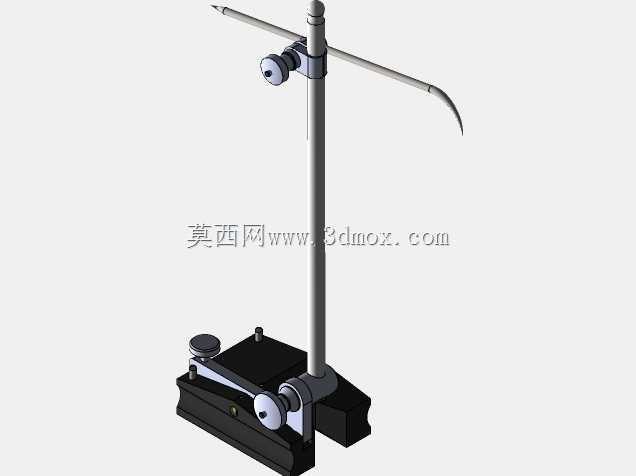

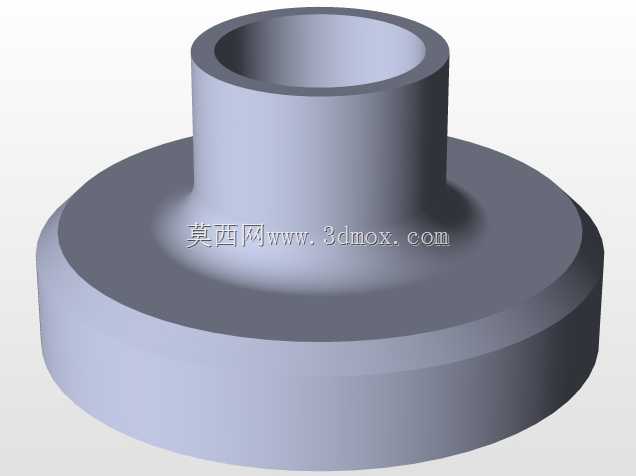

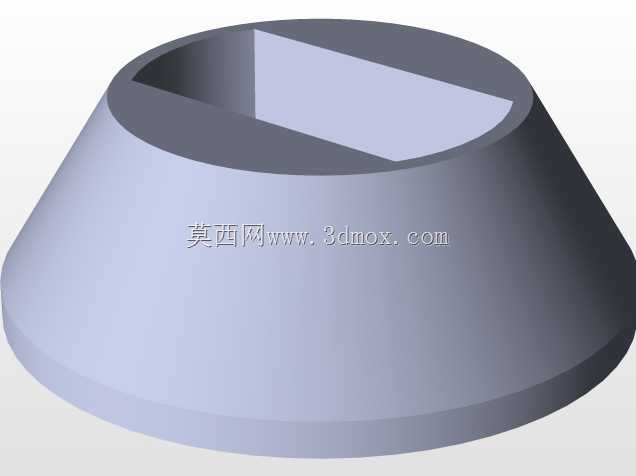

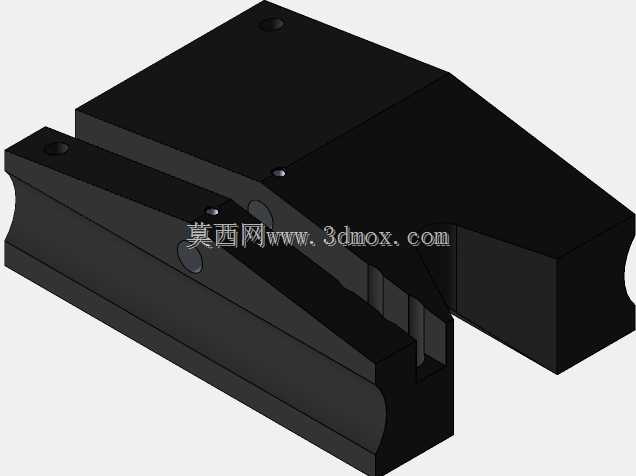

　　这套划针盘结构是钳工划线工序里的核心辅具，日常在单件小批量机加工划线、毛坯找正、工件形位公差初检场景里使用频率极高，不管是铸铁平台上的毛坯划线作业，还是工装装配时的基准对齐，都能靠它完成精准的高度方向划线定位。整个结构采用加重式矩形铸铁底座作为承载基础，底座底面做了精刮处理，和划线平台接触时能保证足够的吸附稳定性，不会在划针施力时出现滑移偏移，底座的整体宽度控制在120mm左右，长度在180mm上下，放置在平台上不会占用过多操作空间，同时足够的自重能抵消划针划线时产生的侧向力矩。垂直方向的立柱采用镀铬光轴结构，表面粗糙度控制在Ra0.8以内，保证划针滑套上下移动时的顺畅度，不会出现卡滞、晃动的问题，立柱总高度在350mm左右，

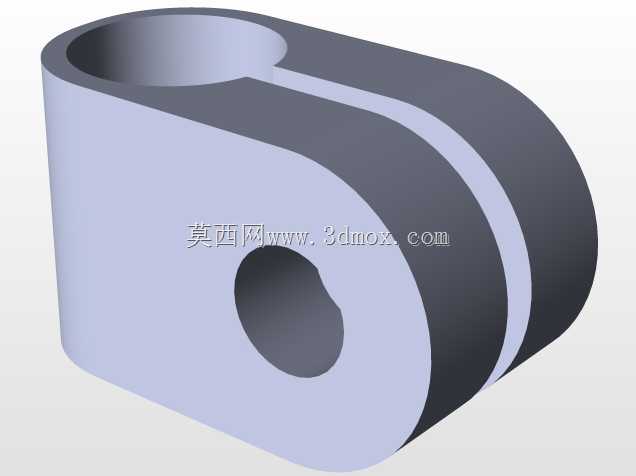

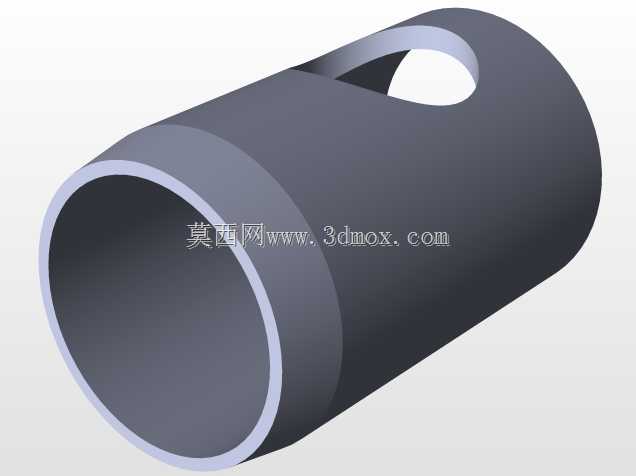

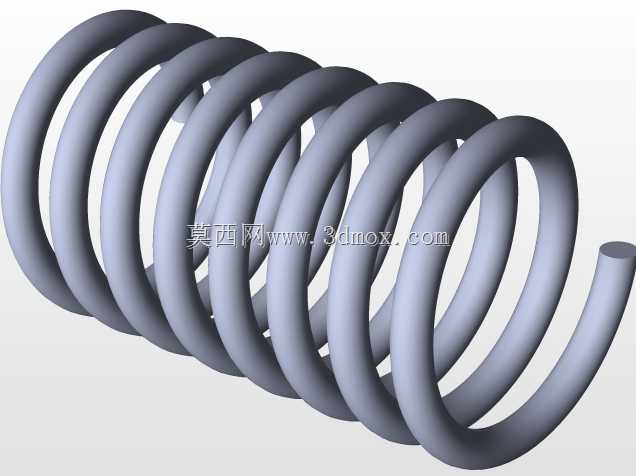

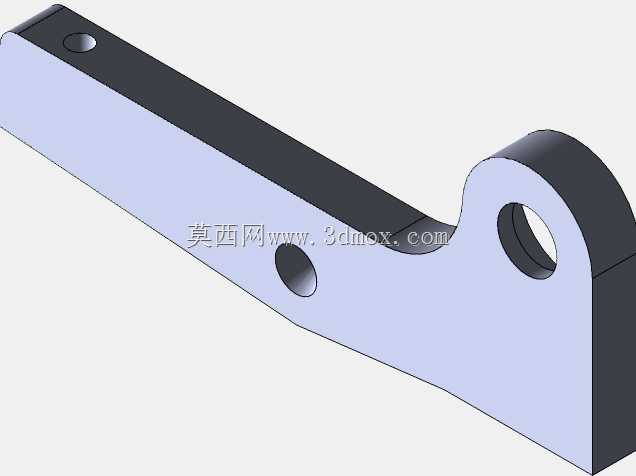

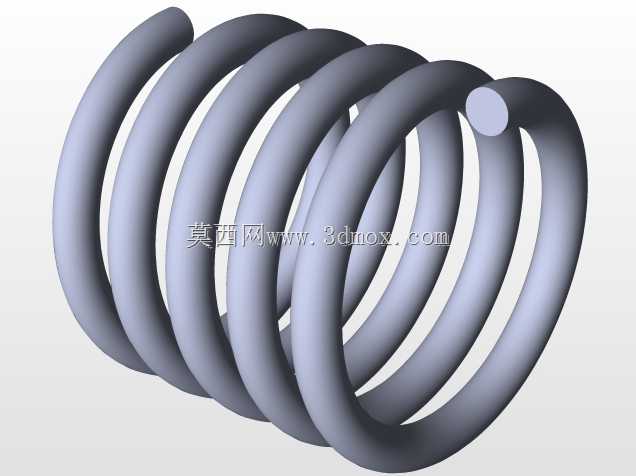

　　能覆盖常规300mm以内高度的工件划线需求，立柱和底座的连接采用过盈配合加锁紧销的结构，避免长期使用后立柱出现垂直度偏移，保证划线的基准精度。划针组件采用双锁紧结构设计，滑套可以沿着立柱上下滑动调整高度，到位后通过侧面的锁紧螺钉完成固定，同时滑套上的划针夹持座可以实现360度水平回转，还能调整划针的俯仰角度，划针本身采用高速钢材质磨制，一端是尖锥状用于普通钢板、铸铁件的划线，另一端是弯勾状用于找正工件内孔或者台阶面的基准，划针伸出长度可以根据划线力度需求灵活调整，锁紧后不会出现划线过程中针尖移位的问题。设计时特意在滑套位置增加了微调结构，当需要高精度的高度尺寸划线时，可以通过微调旋钮实现0.02mm级别的高度微调，

　　不需要反复松脱锁紧螺钉手动对位，能大幅提升划线作业的效率。整个结构的所有活动连接位置都做了防尘处理，避免车间里的铁屑、粉尘进入配合间隙导致滑动不畅，底座上还预留了放置划规、样冲的小型凹槽，方便钳工作业时随手取用常用工具，不用反复在工具盒里翻找。实际使用时，只需要将底座擦拭干净放置在划线平台上，根据工件需要的划线高度调整滑套位置，锁紧后将划针尖对准工件基准面，顺着平台平稳移动底座就能完成等高线的绘制，遇到曲面或者异形工件时，还能调整划针的角度，适配不同的划线接触面，不管是毛坯件的加工余量划线，还是半成品件的孔位、台阶位置标记，都能稳定完成作业，相比普通的固定式划线工具，这套可调结构的适配范围更广，精度保持性更好，能满足常规金工车间里绝大多数的划线作业需求。
