可调式轮廓仿形测绘取形工具结构

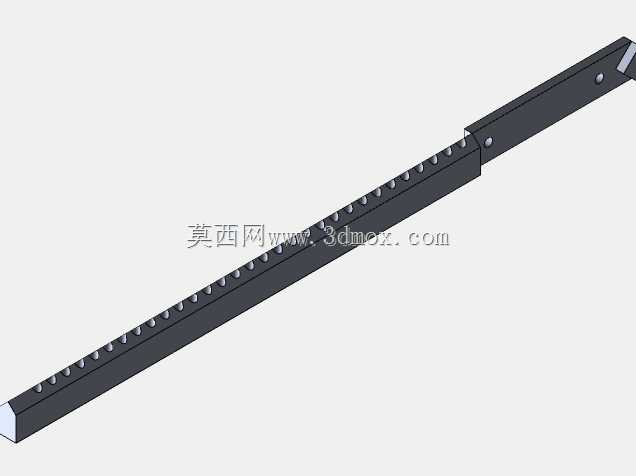

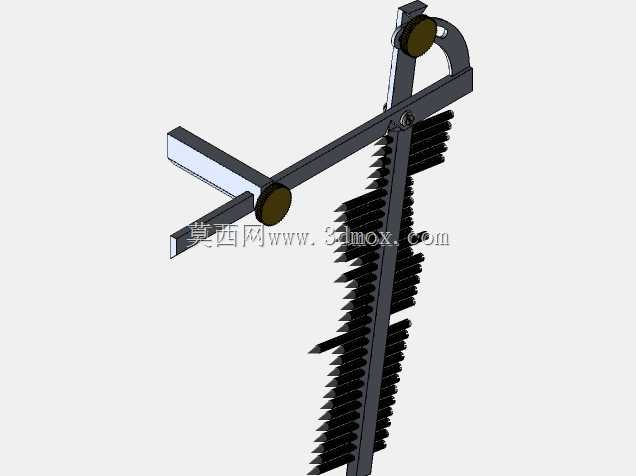

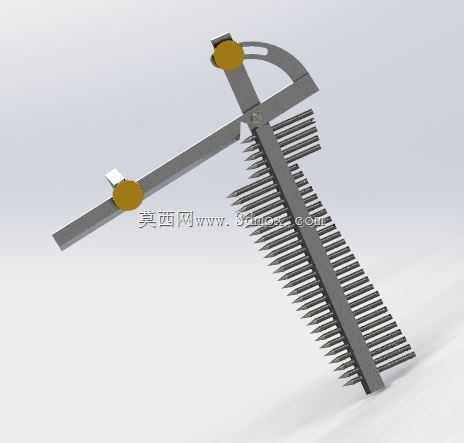

　　在机加工现场的异形曲面测绘、木工雕花复刻、汽车钣金修复的轮廓比对作业里，这类可调销式轮廓取形工具是一线作业人员手边离不开的辅助器具，它不需要复杂的光学扫描设备，就能快速完成不规则轮廓的1:1复刻转移，解决了异形曲面难以用常规卡尺、角度尺直接测绘的痛点。这款工具的核心结构由多根平行排列的等高金属销、带锁紧功能的滑动横臂、角度定位标尺三部分组成，所有测销采用间隙配合装配在主体框架的销孔内，每根测销都可以独立沿轴向自由滑动，当测销端面抵靠在被测物体表面时，每根销会根据接触位置的轮廓高低自动滑移，最终所有销的端面组合起来就形成了和被测面完全贴合的轮廓形状，扳动横臂上的锁紧旋钮就能固定所有测销的位置，避免转移轮廓时销体移位导致的形位偏差。

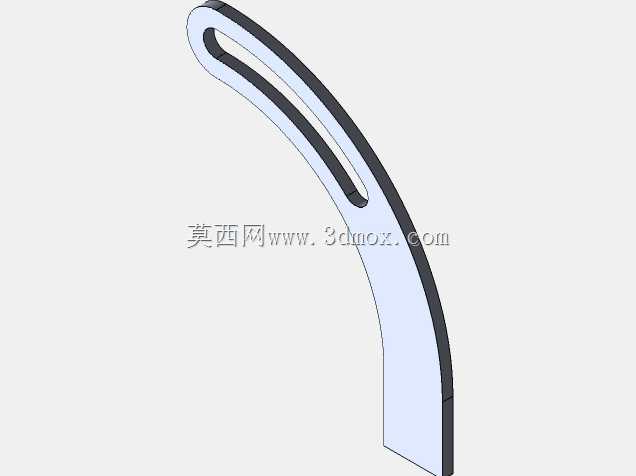

　　设计时首先考虑的是测销的排布密度与行程的平衡，销径过大会导致轮廓还原的分辨率不足，细小的倒角、圆弧特征无法准确捕捉，销径过小则会让整体结构刚性下降，频繁使用后销体容易弯曲卡滞，这款结构选用的测销直径兼顾了细节还原度与结构耐用性，单根测销的有效滑移行程可以覆盖日常作业中绝大多数异形面的起伏高度，不需要多次分段取形就能完成单段轮廓的采集。带角度刻度的铰接臂是这款工具区别于普通无定位轮廓规的核心设计，在取形完成后，可以通过铰接臂的角度刻度直接读取被测面的倾斜角度，不需要再额外搭配角度尺进行二次测量，铰接部位的阻尼结构经过调校，既可以在调整角度时顺畅转动，又能在无外力时保持当前角度不发生偏移，

　　方便作业人员在取形后直接将轮廓和角度参数同步转移到待加工工件上。从安装与使用边界来看，这款工具的主体框架采用平直的矩形截面结构，没有外凸的异形结构，平时可以直接平放在工具柜的量具层架上，不需要定制专用的收纳位，测销的端面做了小圆角钝化处理，抵靠在软质材料比如木材、薄钣金表面时不会划伤工件表面，也不会因为尖锐端面卡入材料纹理导致取形失真。在模具修配场景中，作业人员可以用它快速采集分型面的错位轮廓，直接将轮廓复刻到修模用的红丹或者垫片上，省去了反复合模试配的时间；在管道安装作业中，它可以贴合墙面、梁柱的不规则表面，快速画出管道需要切割的避让轮廓，减少现场切割的试切次数；在手工皮具、金属錾刻这类精细作业里，它也能用来采集不规则的曲面弧度，

　　辅助制作者快速定位下料的轮廓边界。整个结构没有复杂的传动部件，日常维护只需要定期清理销孔缝隙里的金属碎屑、木屑，在销体表面涂抹少量轻质润滑油就能保证滑动顺畅，铰接部位的锁紧螺丝在长期使用出现松动时，只需要用小螺丝刀微调锁紧力就能恢复正常使用，不需要更换整体部件，适配车间、装修现场、手工工坊等多种作业场景的使用需求。
