简易方形钢筋手工钢锯结构设计

　　这款手用钢锯的整体框架采用方形钢筋弯折成型，摒弃了传统铸钢锯弓的厚重结构，整体重量控制在适合单手握持操作的区间，适配日常维修、教学实训、小型工件加工作业中的轻量锯切需求。从实际使用场景来看，这类小型钢锯常出现在金工实习工位、物业维修工具箱、家庭DIY作业场景中，可完成薄金属板材截断、小直径金属棒料下料、塑料构件裁切等作业，针对低频次、小进给量的锯切工况适配性极强，不需要复杂的动力配套，手持即可完成作业。

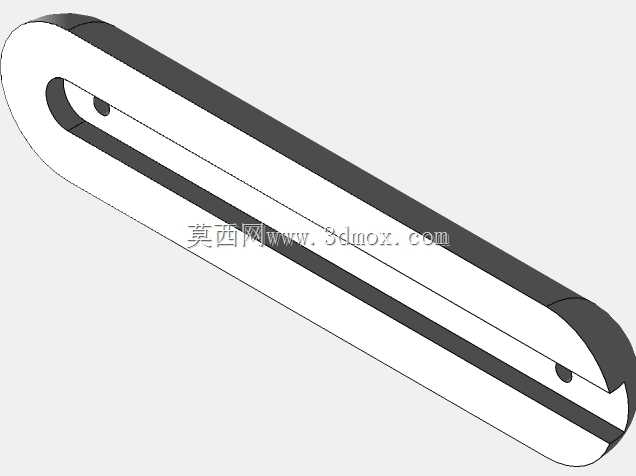

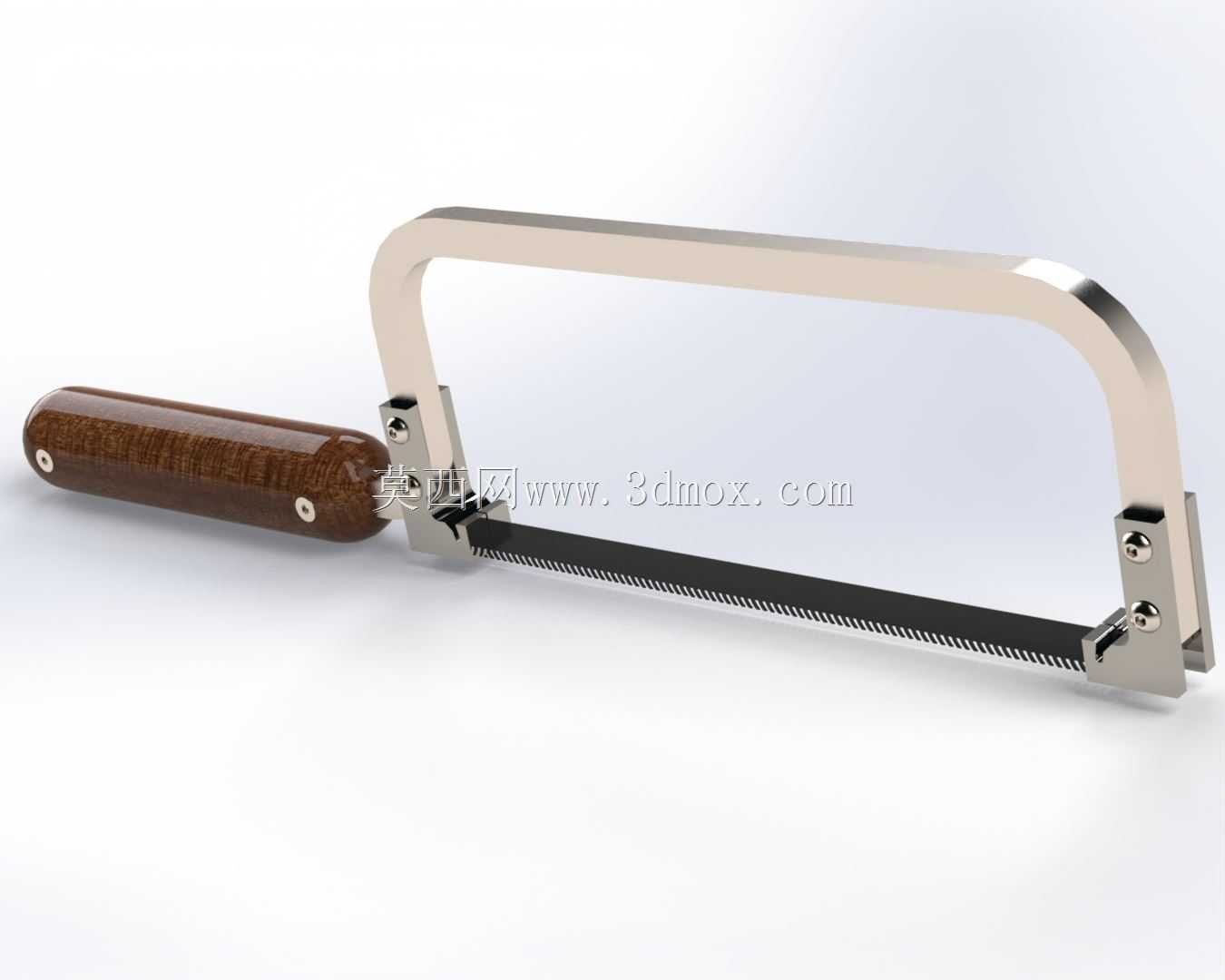

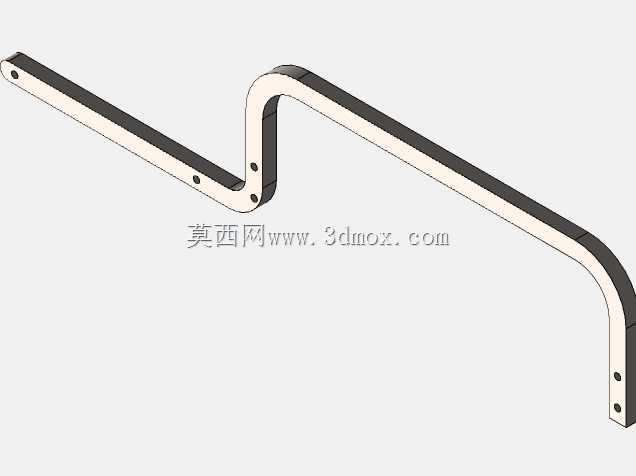

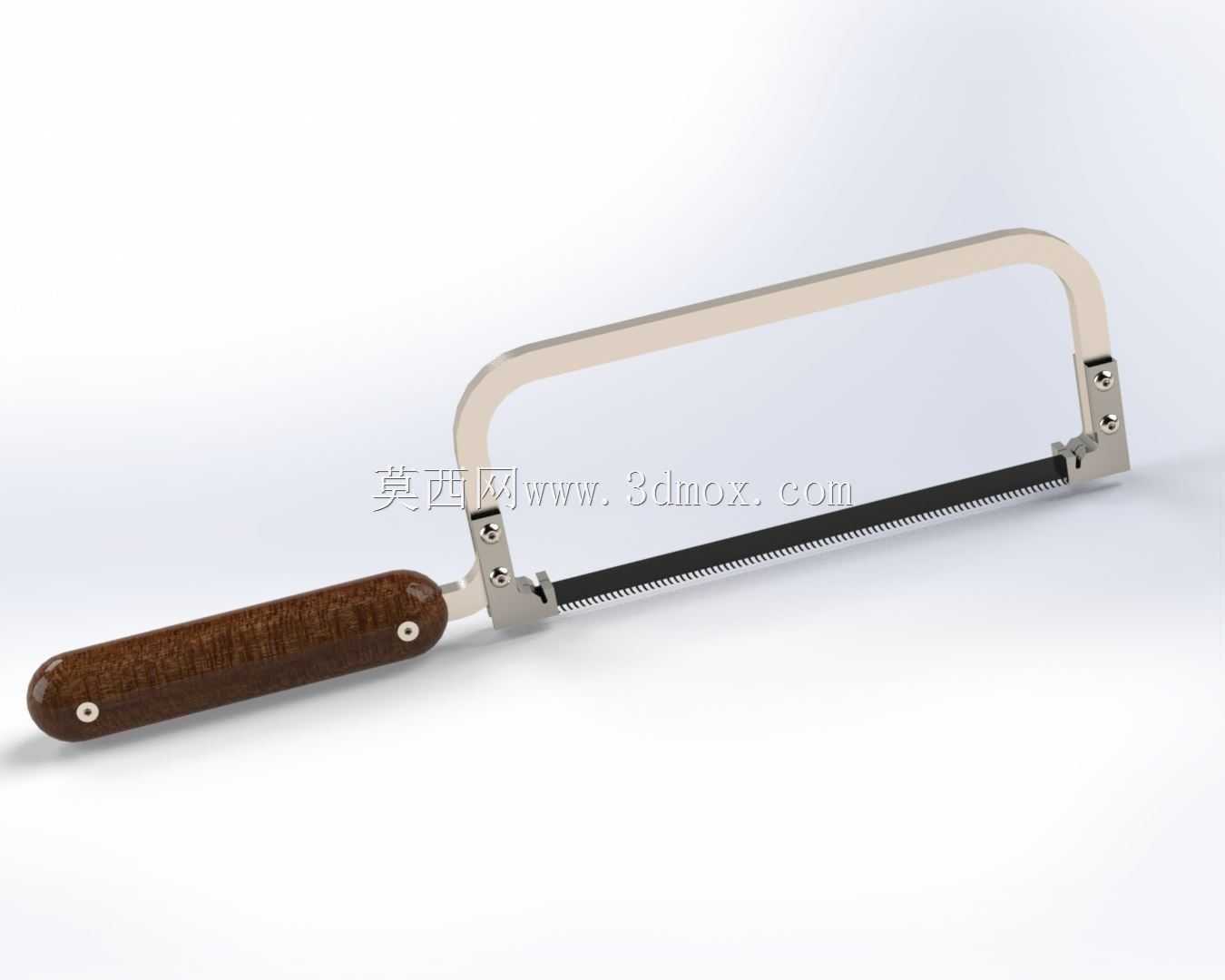

　　结构设计上，锯弓的弯折弧度经过反复校核，既保证了框架的整体刚性，避免锯切过程中框架出现侧向形变导致锯条崩断，又预留了足够的操作空间，锯条张紧后，锯弓内侧与锯条的间隙可满足常规厚度工件的锯切行程，不会出现工件触碰锯弓导致行程不足的问题。握把部分采用实木材质，表面做了防滑打磨处理，握持时的贴合度优于塑料握把，长时间作业时可减少手部震动带来的不适感，握把与锯弓的连接位置做了嵌入式固定，避免锯切发力时握把出现松动偏转。

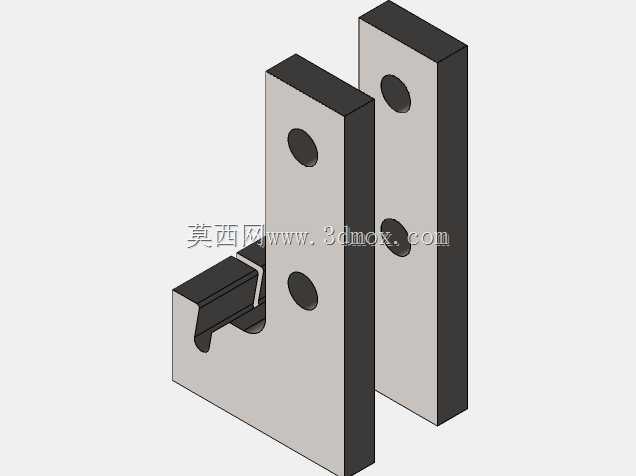

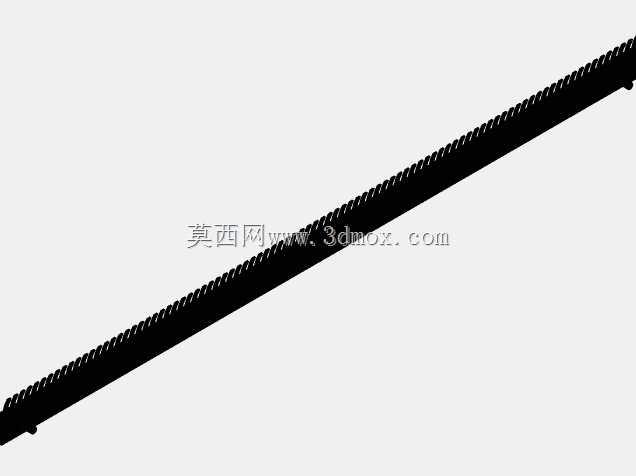

　　锯条的固定结构采用可调式螺钉锁紧，可适配标准长度的手用钢锯条，张紧力可通过端部的调节螺母调整，针对不同硬度的锯切材料，可灵活调整张紧程度：锯切低碳钢等软质金属时，适当降低张紧力可避免锯条崩齿；锯切硬质合金、薄钢材时，提高张紧力可保证锯切走线平直，不会出现锯条跑偏的问题。整体尺寸按照12英寸也就是300mm规格的标准锯条适配设计，锯弓的外轮廓宽度控制在合理范围，在狭窄作业空间内也能灵活调整操作角度，不会因为框架过宽出现干涉。

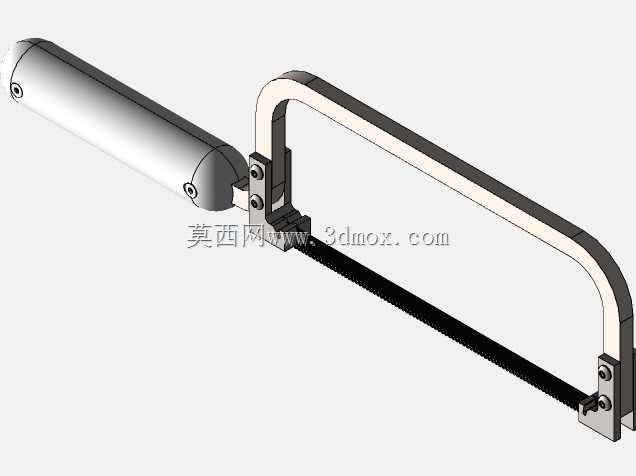

　　从建模逻辑来看，这款钢锯的结构完全还原了实物的装配关系，方形钢筋的弯折圆角、握把的曲面弧度、锁紧螺钉的螺纹细节都做了对应还原，可作为金工教学的结构演示模型，也可作为五金工具类产品设计的参考原型，帮助设计人员理解手用锯切工具的受力逻辑与结构优化方向。实际生产中，这类钢锯的加工门槛极低，方形钢筋弯折、焊接、表面防锈处理后即可完成框架加工，配合标准化的握把与锁紧零件，可快速实现批量生产，成本远低于压铸成型的重型锯弓，适合面向入门级用户、教学场景的工具配套。
