小型对置活塞动力装置结构设计

　　这款小型对置活塞动力结构，最初的设计出发点是适配小排量便携动力场景，比如小型航模动力单元、便携应急发电驱动端、微型科考探测设备的动力源这类对动力单元体积、振动控制有较高要求的应用场景。区别于传统直列单缸活塞结构，对置布局的核心优势在于活塞往复运动的惯性力可以在水平方向实现部分自平衡，能大幅降低整机运行时的振动幅值，减少配套设备的减震结构设计冗余。从结构组成来看，两侧对置布置的活塞通过共用的曲柄连杆机构实现动力耦合输出，单侧活塞的往复直线运动通过连杆传递到中心曲轴，两侧活塞的运动相位差经过精准配气设计匹配，能保证做功冲程的动力输出平顺性，避免传统单缸结构动力输出脉冲过大的问题。设计过程中首先确定的是安装边界尺寸，

　　整体采用框架式安装基座，基座上预留的四个安装孔位可以直接适配标准型材机架或者设备壳体的安装螺柱，不需要额外设计转接安装板，降低配套集成的加工成本。基座上方的缸体固定座采用一体化铣削成型的结构，保证缸体安装的同轴度公差，避免活塞运行过程中出现偏磨导致的密封失效问题。动力输出端的飞轮采用大直径实心结构，一方面可以储存做功冲程的冗余动能，带动活塞顺利越过上下止点完成进排气循环，另一方面飞轮的端面做了动平衡校准，和曲轴装配后整体动平衡等级能满足高转速运行的要求。缸体部分的冷却结构预留了外接散热风道的安装位，在持续高负载运行场景下可以搭配微型散热风扇实现强制风冷，避免缸内温度过高导致的润滑失效。整个传动链路的运动间隙在建模阶段就做了公差匹配，

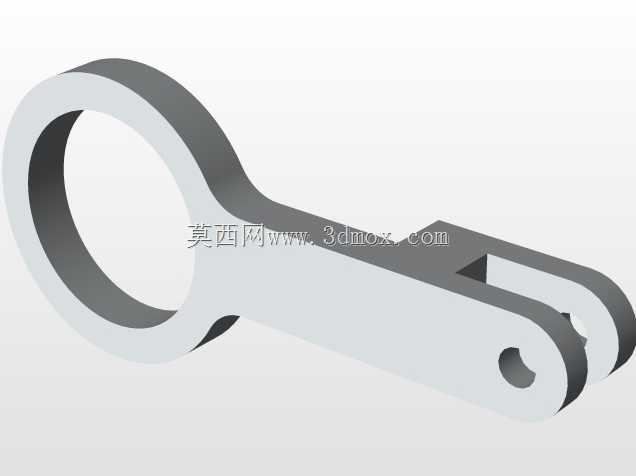

　　连杆小头和活塞销的配合间隙、连杆大头和曲轴曲柄销的配合间隙都按照小功率内燃机的通用公差标准设定，既保证运动过程无卡滞，也能避免间隙过大导致的运行异响和动力损耗。和传统同排量单缸结构相比，这款对置结构的整机高度可以降低40%左右，非常适合安装空间扁平受限的设备场景，比如扁平式布局的便携发电机组、卧式安装的小型无人车船动力单元，安装时不需要预留过大的垂直检修空间，日常维护只需要拆解侧盖板即可检查连杆和曲轴的润滑状态，维护操作门槛更低。
