简易可调式活动扳手结构设计

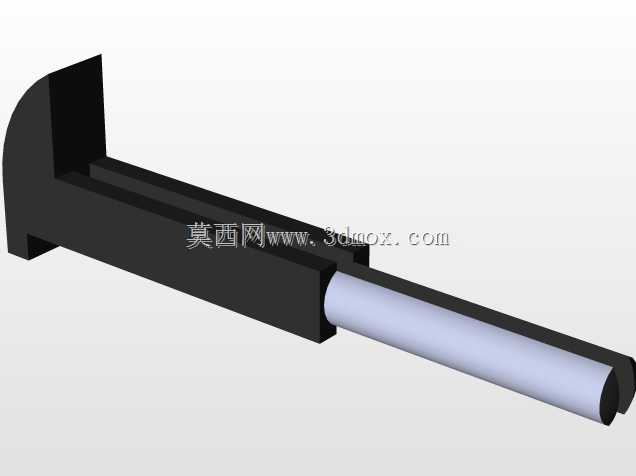

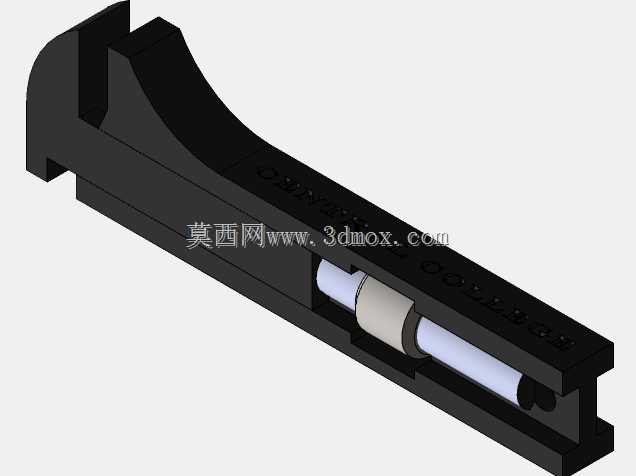

　　在设备运维、机械装配、家装维修等各类现场作业场景中，手动夹持类工具是作业人员随身配置的核心工装，活动扳手凭借可灵活调节开口尺寸的特性，能够适配不同规格的六角头、方头紧固件，无需携带多把固定尺寸扳手即可完成多数常规拆装作业，大幅降低工具携带负重，提升现场作业的灵活度。这款简易三件扳手的结构设计围绕实用导向展开，整体采用一体化锻压基体搭配活动卡爪、调节蜗杆的三件式核心结构，没有冗余的附加结构，基体手柄部位做了符合人体握持习惯的弧度处理，作业时握持受力均匀，长时间施加扭矩也不易出现硌手、打滑的问题。活动卡爪与基体的导轨配合面做了等间隙公差设计，既保证卡爪滑动调节顺畅无卡滞，又能避免配合间隙过大导致夹持紧固件时出现晃量，

　　防止拧动螺栓时棱角打滑磨损。调节蜗杆与卡爪底部的齿条啮合齿形做了倒圆角处理，转动调节时阻尼感均匀，开口尺寸调节到位后，蜗杆与齿条的啮合具备足够的自锁能力，施加额定扭矩时不会出现卡爪回退、开口变大的情况，保障作业过程的夹持稳定性。从安装边界与尺寸适配来看，这款扳手的最大开口尺寸覆盖了日常运维场景中M6到M24规格的常规紧固件，整体长度控制在适配手动发力的合理区间，既不会因为长度过短导致施加扭矩时力臂不足，也不会因为长度过长在狭窄设备舱、管线密集的作业空间内出现转动干涉。扳手头的开口端面做了平齐处理，能够贴平紧固件安装的基准平面，在沉头螺栓、狭窄安装位的紧固件拆装场景中，不会因为头部结构突出导致无法完全卡合紧固件。手柄尾部做了挂孔设计，

　　作业间隙可以挂在工具架或者安全腰带上，避免工具遗失。在实际设计建模过程中，核心配合面的公差设定参考了手动五金工具的通用技术要求，卡爪的夹持面做了细齿防滑纹理处理，夹持紧固件时能够增加接触摩擦力，即使手上沾有少量油污也能保证夹持可靠，不会出现扳手滑脱的安全隐患。整体结构没有易损的小零件，日常使用仅需定期在蜗杆与导轨配合面涂抹少量润滑脂即可长期保持调节顺畅，适合在车间、户外抢修、家用维修等多种复杂环境下使用，能够应对不同场景下的紧固件拆装需求，兼顾了结构可靠性、使用便捷性与加工工艺性，适合作为常规手动工具的标准化结构参考。
