简易可调式手动丝锥铰手结构设计

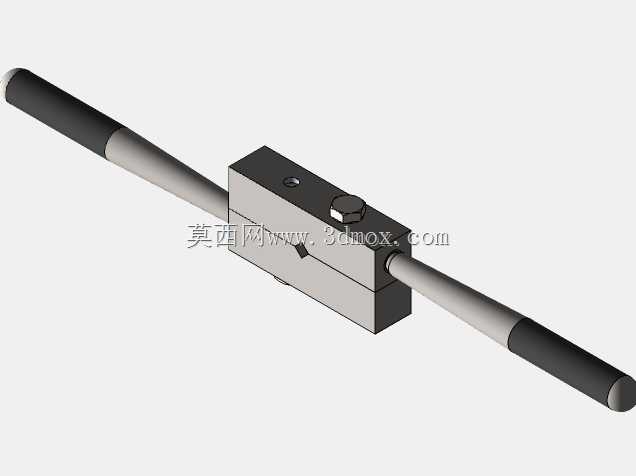

　　这款手动丝锥扳手主要面向单件小批量的机加工、设备维保、五金装配场景设计，是手工攻制内螺纹作业里的核心配套工装，区别于机用攻丝设备的大体积、高刚性适配特性，它更适合狭窄工位、现场抢修、单件试制这类无法布置机动攻丝设备的作业环境，能适配不同规格的方柄丝锥装夹，完成M3到M12区间常见规格内螺纹的手动攻制作业。整体结构采用对称式双杆加方形夹头座的布局，夹头座中部开设贯通的方孔与锁紧螺钉孔，作业时将丝锥尾部方榫插入夹头座的定位方孔内，拧紧侧面的锁紧螺钉即可完成丝锥的固定，依靠方孔与丝锥方榫的面接触传递扭矩，避免丝锥装夹打滑造成的螺纹烂牙、丝锥折断问题。两侧的操作杆采用等长圆钢设计，表面做滚花防滑处理，

　　作业时双手握持两侧杆体同步施加均衡的下压力与旋转力矩，能保证攻丝过程中丝锥始终与工件螺纹底孔保持同轴，大幅降低手动攻丝时丝锥歪斜导致的螺纹垂直度超差、孔口崩边等常见加工缺陷。夹头座的外形尺寸控制在60mm×25mm×20mm区间，两侧操作杆伸出总长度控制在280mm左右，这个尺寸边界既保证了操作时能获得足够的扭矩力臂，攻制普通钢材上M12螺纹时无需施加过大的手部握力，也能适配多数设备内部的狭窄装配间隙，比如配电柜内部螺纹孔修复、小型机架现场配作螺纹孔这类空间受限的作业场景，不会因为杆体过长出现操作干涉。设计时特意简化了夹头的调节结构，没有采用复杂的棘轮调节、快换夹头结构，整体零件仅包含夹头座、两根操作杆、一枚锁紧螺钉三个部分，

　　零件加工工艺性极强，夹头座可直接采用方钢铣削加工成型，操作杆采用标准冷拉圆钢裁切后做端部倒角与表面防滑处理即可，锁紧螺钉直接选用标准内六角紧定螺钉，不需要定制特殊非标零件，普通机加工车间就能完成整套工具的自制加工，非常适合维修班组、小型加工单位按需自制使用。实际使用过程中，这种结构的丝锥扳手维护成本极低，锁紧螺钉磨损后直接更换标准件即可，操作杆出现弯曲变形后可直接更换同直径圆钢修复，不需要整体报废工具，相比市面上结构复杂的可调式棘轮丝锥扳手，它没有易损的棘轮棘爪结构，在多粉尘、多切削液的车间环境下使用寿命更长，不会因为铁屑卡入棘轮机构出现打滑、卡死的问题。在攻丝作业的受力设计上，夹头座的方孔与锁紧螺钉的位置做了错位优化，

　　锁紧螺钉的压紧点正对丝锥方榫的侧面中心位置，压紧时不会造成丝锥偏斜，两侧操作杆与夹头座采用过盈压装配合，传递大扭矩时不会出现杆体转动、脱出的问题，作业时施加的旋转力矩能均匀传递到丝锥的四个受力面上，避免局部应力集中造成的丝锥柄部断裂。
