可调式活动扳手教学实训结构模型

　　这款可调式活动扳手的结构设计，完全贴合手动五金工具的实际使用逻辑，可覆盖设备运维、装配实训、五金加工等多场景的使用需求。从实际应用场景来看，这类扳手既可以作为职业院校钳工实训、手工装配技能训练的实操载体，也能直接对应民用维修、小型设备拆装、五金加工工位的日常作业需求，适配不同规格的六角头、方头紧固件拆装作业，无需频繁更换对应开口尺寸的固定扳手，能有效减少工位工具储备量，提升零散拆装作业的效率。

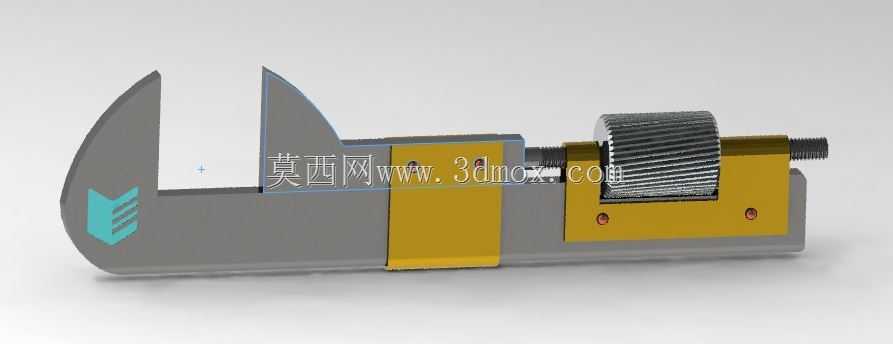

　　从功能特性来看，该结构通过蜗轮与活动钳口的齿条啮合实现开口尺寸的无级调节，调节轮表面做滚花处理，增大手指拧动时的摩擦力，即使手上沾有少量油污也能顺畅完成开口尺寸调整，不会出现打滑脱手的问题。固定钳口与活动钳口的夹持面做了防滑齿形设计，夹持紧固件时能形成足够的咬合摩擦力，拧动大扭矩紧固件时不会出现钳口滑脱、蹭伤紧固件棱角的问题，钳头部位的开口开合行程覆盖常规M6到M24规格的外六角紧固件，能满足绝大多数日常拆装作业的夹持需求。

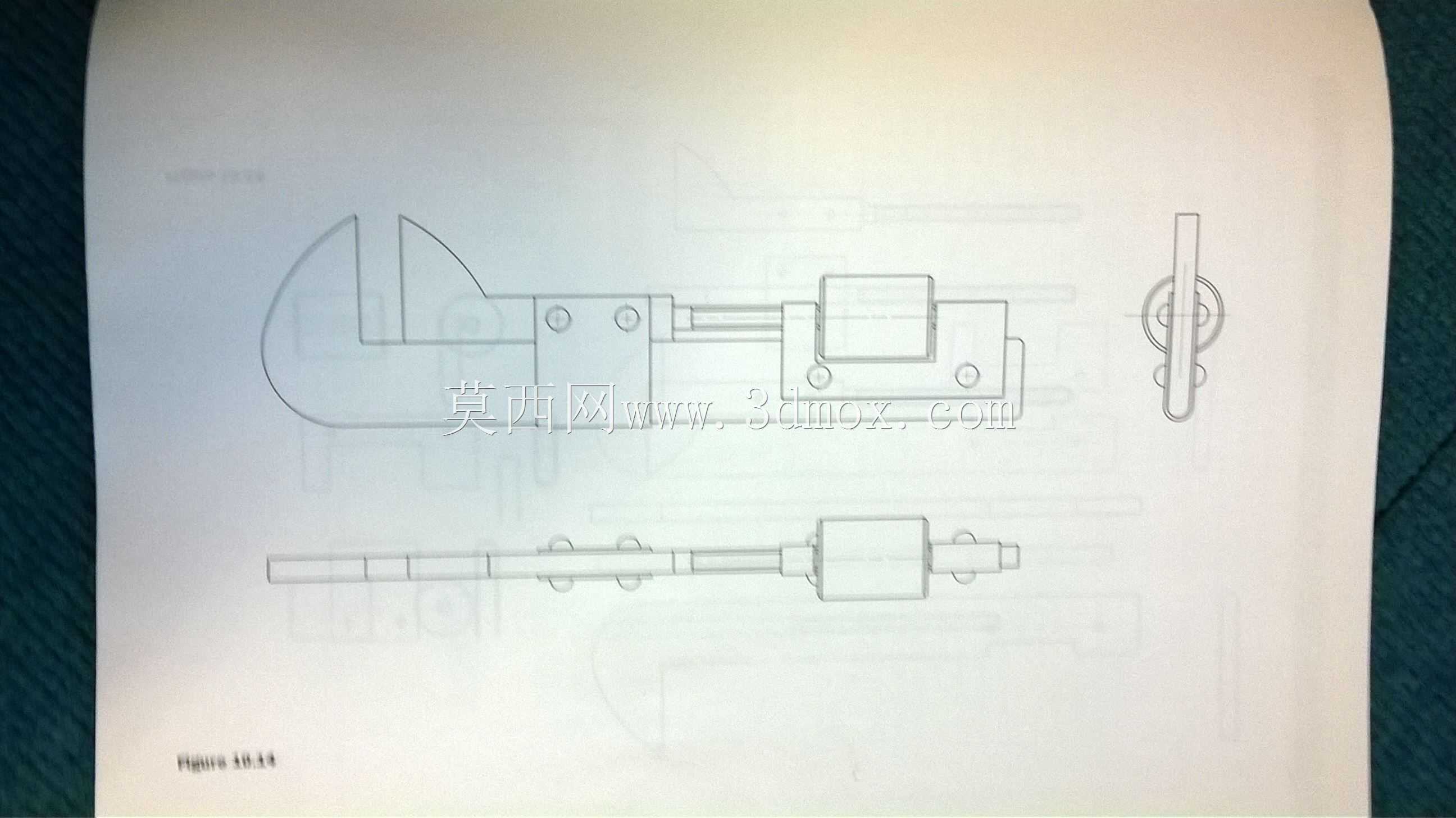

　　设计思路上，整体结构拆分后包含固定钳身、活动钳口、调节蜗轮、销轴、限位挡片几个核心零件，所有零件的配合公差都按照手工装配的适配要求设定，没有过盈配合的冷装结构，也不需要特殊压装工具，仅靠基础钳工工具就能完成全部装配流程，非常适合用来训练初学者的零件修配、配合间隙调整、装配顺序梳理等基础技能。钳身主体采用平直手柄设计，手柄长度按照力臂杠杆比例设定，既保证拧动紧固件时能获得足够的扭矩，也不会因为力臂过长导致钳身受力过载变形，手柄表面预留了防滑包覆的安装槽位，实际量产时可以包覆橡塑材质提升握持手感。

　　从安装边界与尺寸适配来看，该扳手整体长度控制在200mm区间，最大开口宽度可达24mm，闭合状态下整体厚度不超过16mm，能伸入狭窄的设备安装间隙完成紧固件拆装，不会因为整体尺寸过大被周边零部件干涉。调节蜗轮的安装位置设置在钳头靠近手柄的过渡区域，手指在握持手柄的状态下就能用拇指完成开口调节，不需要调整握持姿势就能完成尺寸调整与拧动作业的动作切换，符合手动工具的人机工程学设计逻辑。钳身尾部做了挂孔设计，方便工位悬挂收纳，不会和其他工具混放导致钳口磕碰损伤，所有活动配合部位都预留了润滑脂存储间隙，长期使用也不会因为锈蚀出现调节卡滞的问题。
