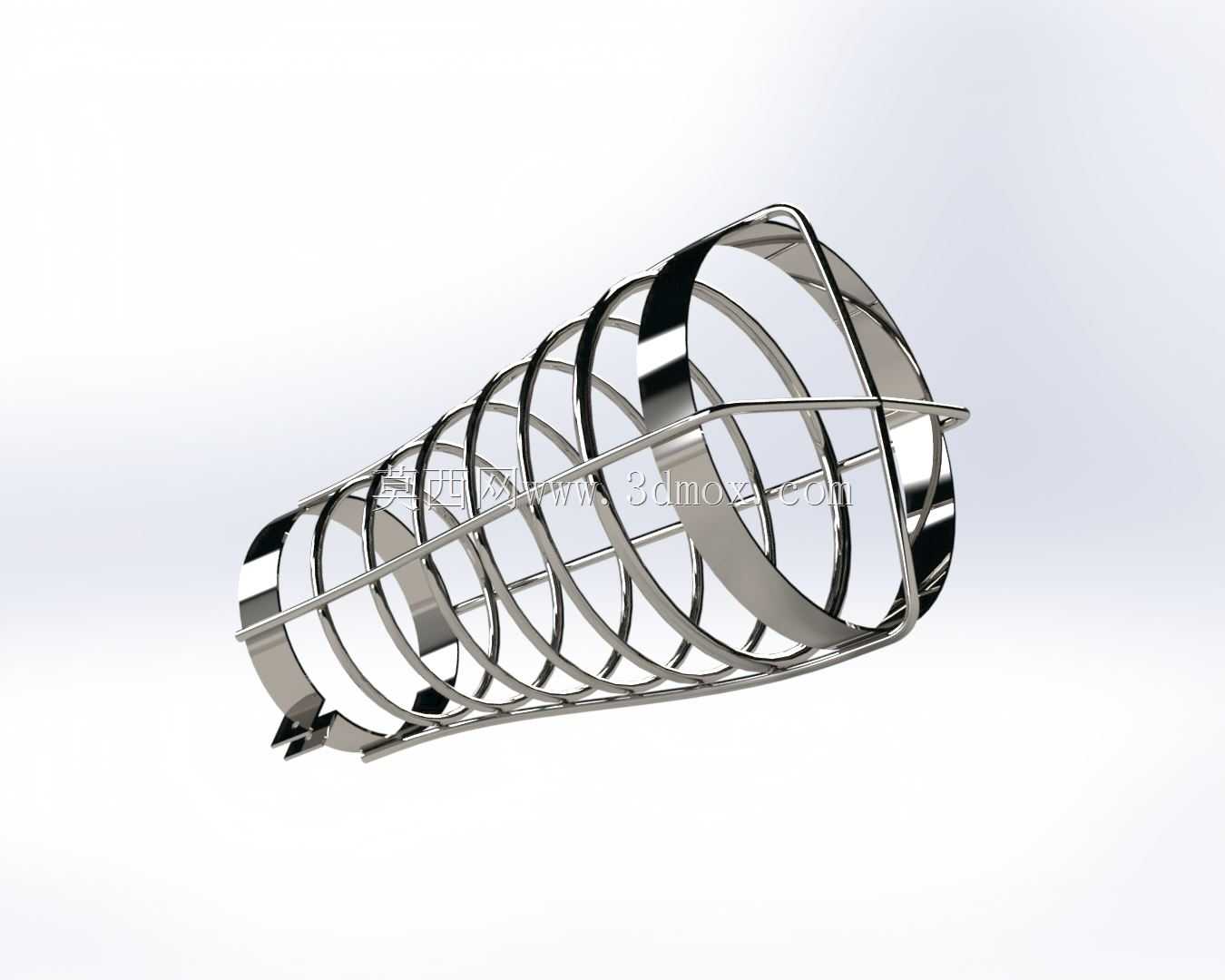

线框式金属手灯防护支架结构设计

　　这款线框式篮状支架最初的应用场景，是车载检修作业时对标准白炽灯泡的防护固定，早年汽修行业从业者在车底开展故障排查、部件检修作业时，会将带该支架的工作灯伸入底盘缝隙、发动机舱等狭窄空间，支架的镂空结构既不会遮挡灯泡的照明光线，又能避免灯泡直接磕碰周边金属部件、油污管路导致的碎裂、漏电风险，即便灯泡意外接触到作业人员的衣物、皮肤，金属线框也能形成有效隔离，降低烫伤、触电的概率。

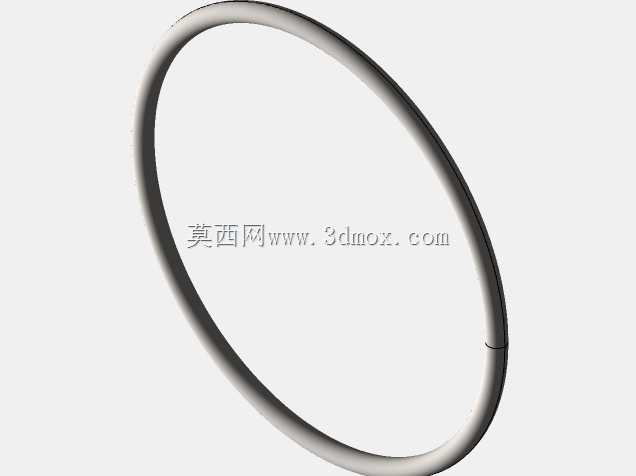

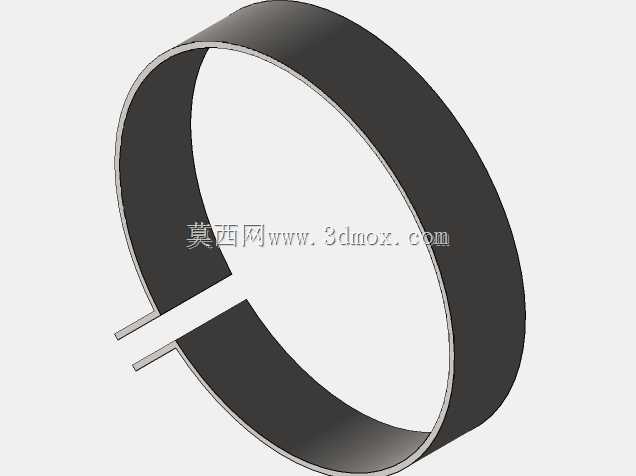

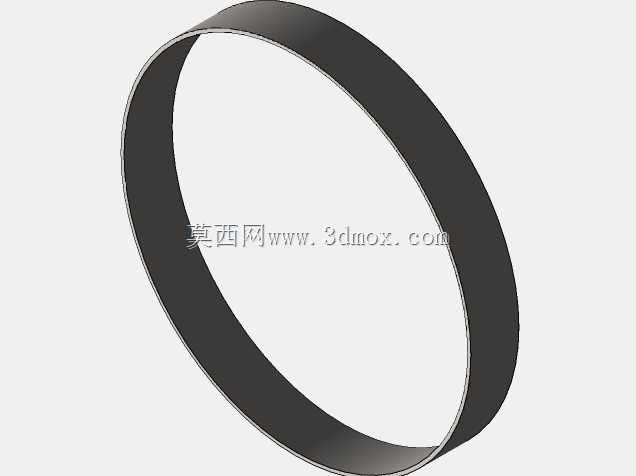

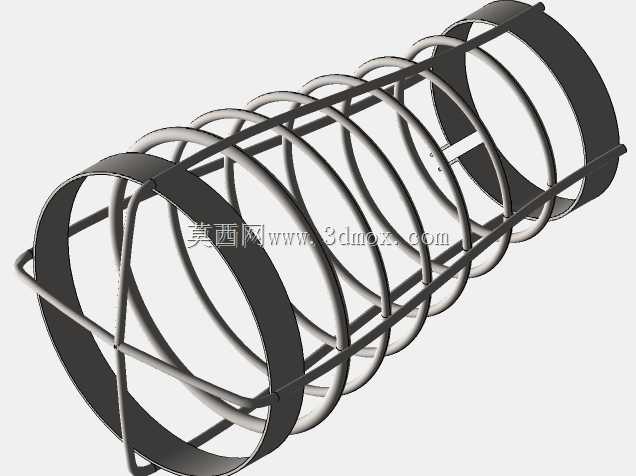

　　从结构功能特性来看，整体采用等径金属弯条焊接成型，沿锥形轴向排布的环形筋条配合纵向连接筋，形成连续的镂空防护面，锥形的轮廓适配传统手持检修灯的灯泡安装位，从灯头接线端向灯泡前端逐步收窄，既能够完整包裹灯泡的玻璃壳体，又不会在灯头安装位置形成多余的结构干涉。支架末端预留的四个焊片凸耳，是专门为灯头壳体的连接固定设计的，每个凸耳上可开设对应安装孔，通过点焊或者螺丝紧固的方式与灯头的塑料或者金属基座连接，不需要额外设计复杂的卡扣结构，加工和装配的工序都十分简便。

　　设计思路上完全围绕实用导向展开，没有多余的装饰性结构，所有筋条的排布间距经过考量，既保证足够的结构抗挤压强度，在日常检修的磕碰、挤压场景下不会轻易变形触碰灯泡，又尽可能减少金属材料的用量，控制整体重量，长时间手持作业不会给操作人员带来额外的负重感。线框的所有弯折位置都做了圆弧过渡处理，没有尖锐的棱角，在伸入狭窄设备缝隙时不会勾挂线缆、密封胶条等软质部件，也能避免划伤作业人员的手部。

　　从安装边界来看，支架的大端内径匹配常规E27规格螺口灯头的安装尺寸，小端内径略大于灯泡顶端的玻璃直径，整体轴向长度覆盖标准白炽检修灯泡的全部玻璃壳体部分，安装后灯泡玻璃与金属筋条之间预留有均匀的间隙，即便支架受到轻微外力产生小幅形变，也不会直接接触到灯泡表面。焊接位置全部设置在筋条的交接处，焊后打磨平整不会形成凸起，不会影响支架在狭窄空间内的穿行，整体结构的镂空率超过七成，灯泡工作时产生的热量可以通过镂空空隙快速散出，不会因为热量积聚导致灯头塑料件过早老化。目前这类支架除了传统的车载检修场景，也被不少手工爱好者改装应用在复古桌面工作灯、露营临时照明灯的防护结构上，结构的通用性较强。
