便携式工程手用虎钳结构设计

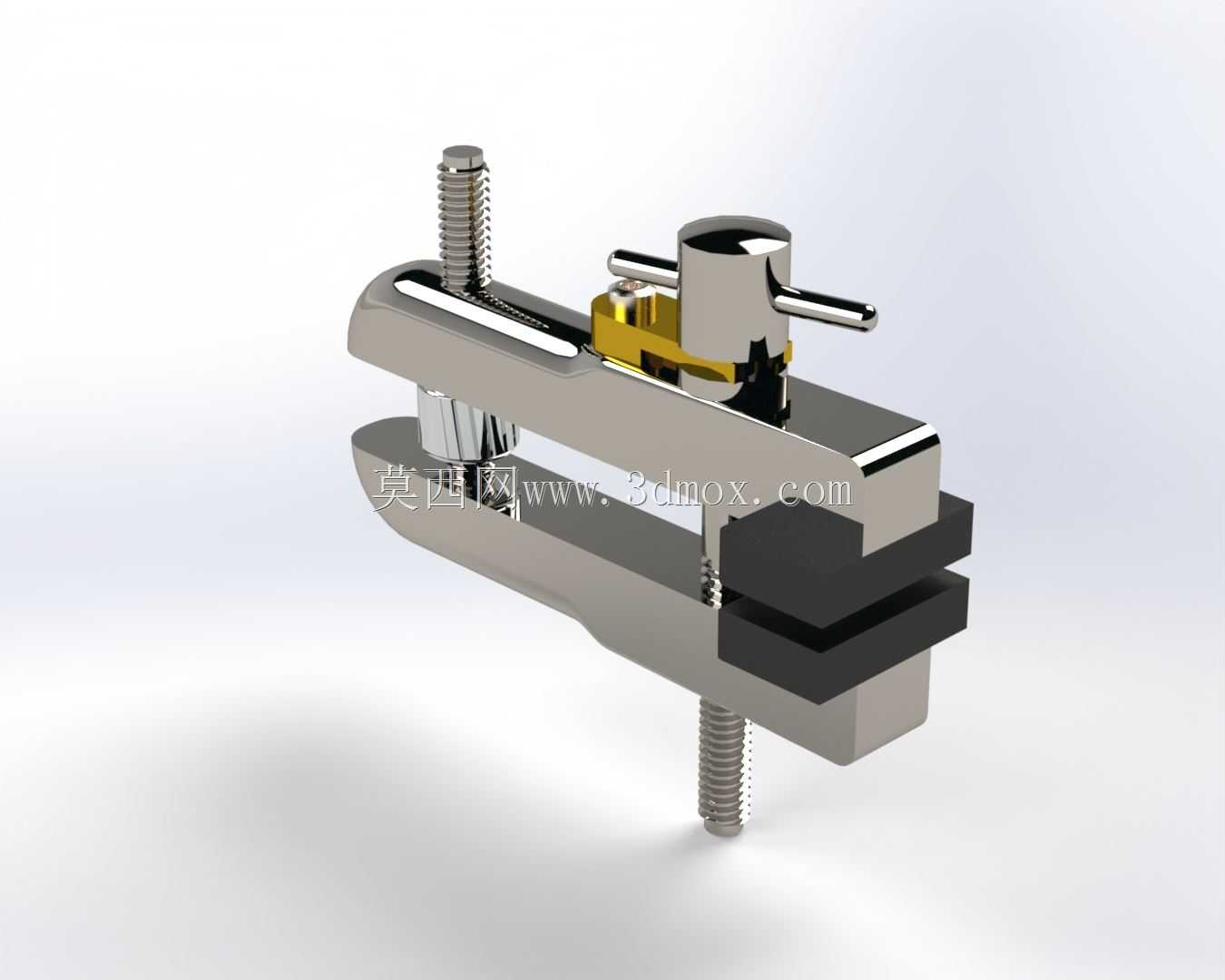

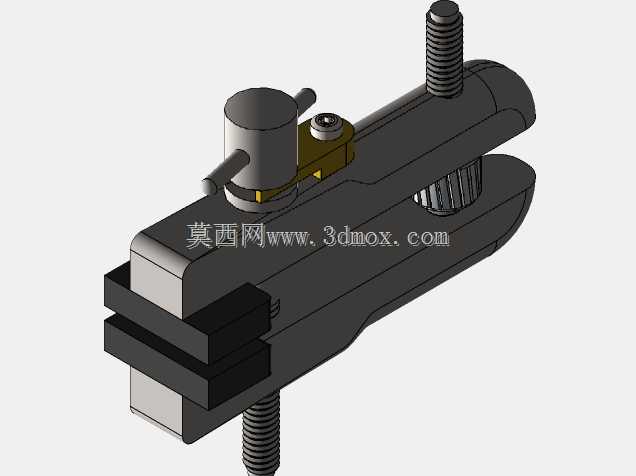

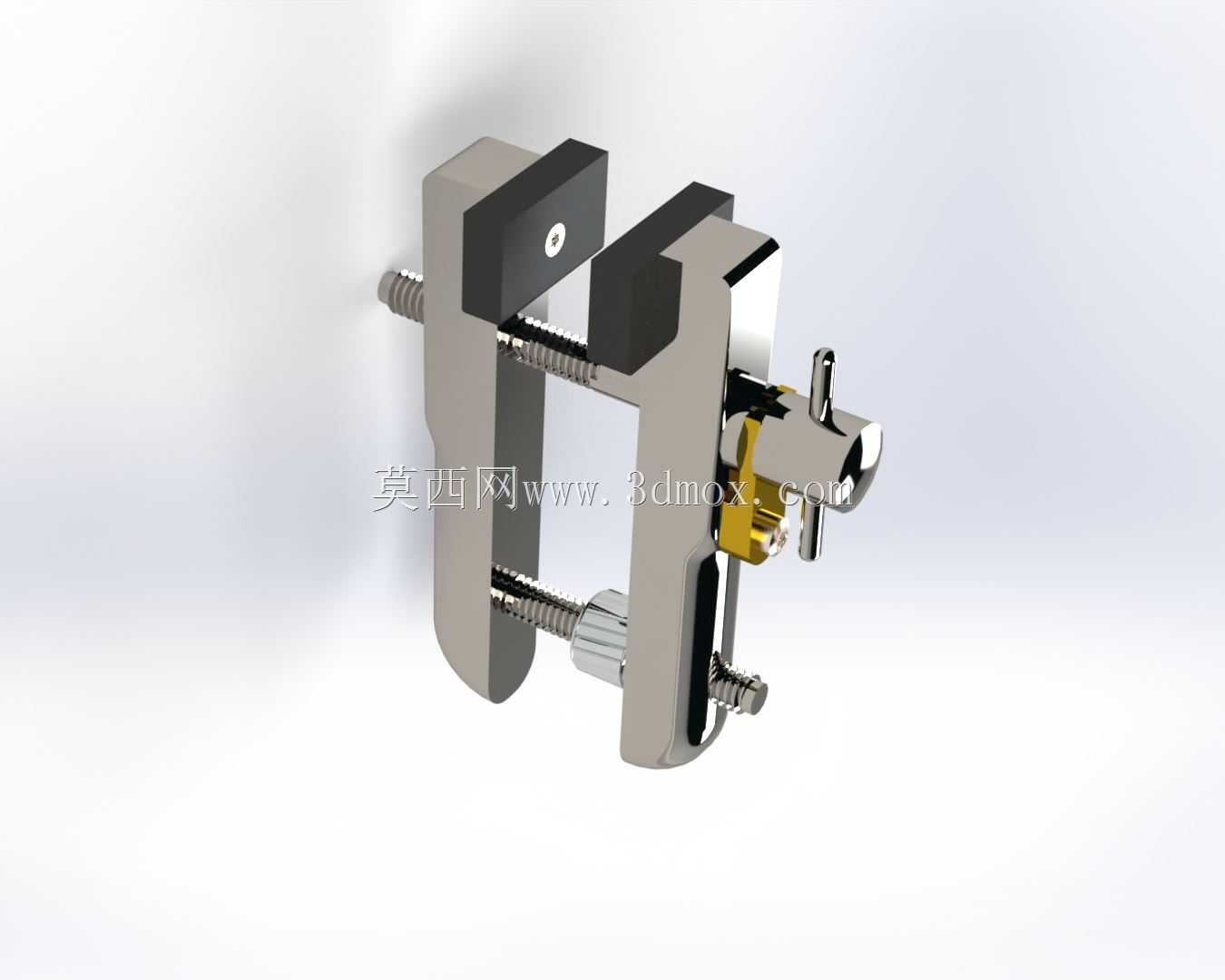

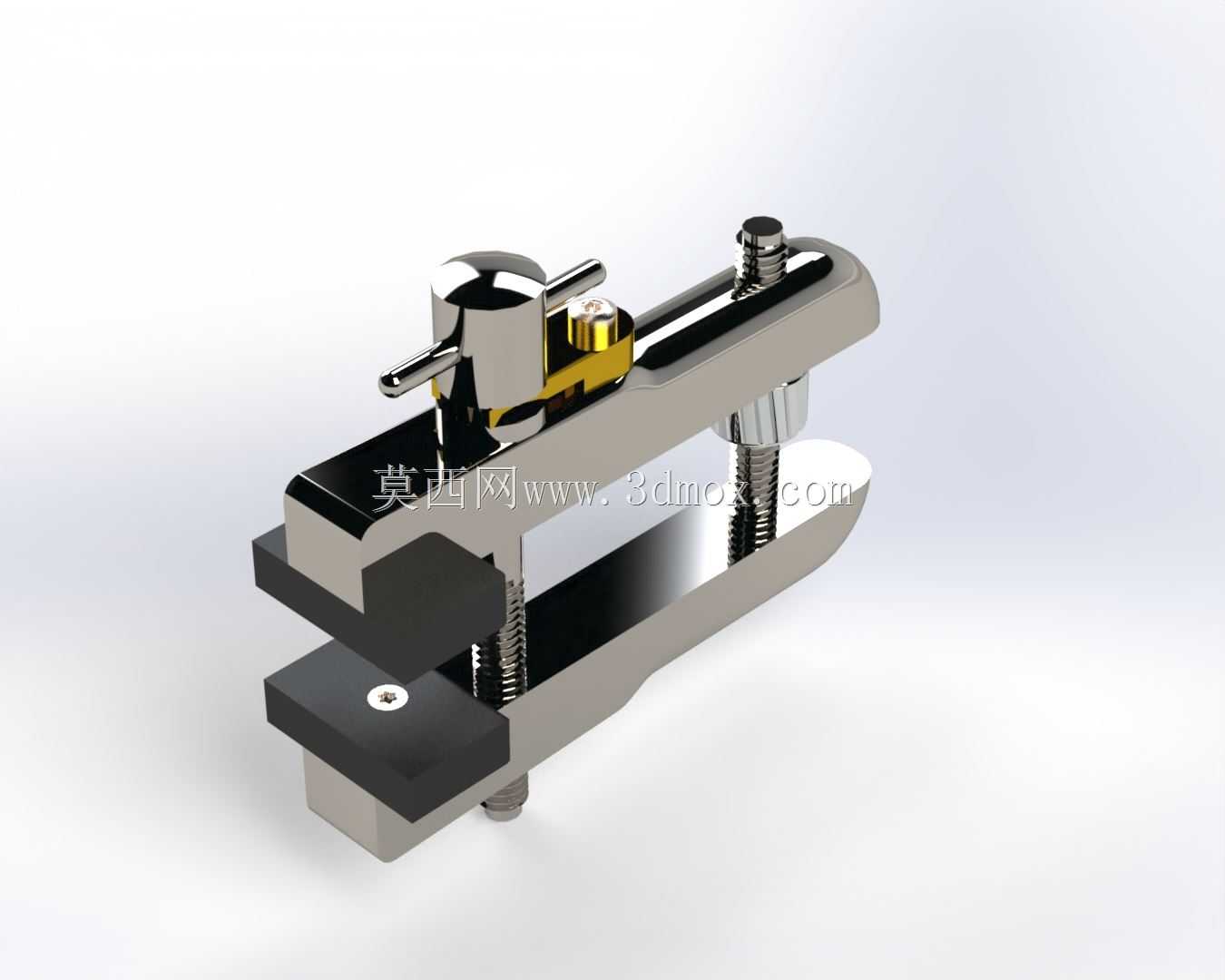

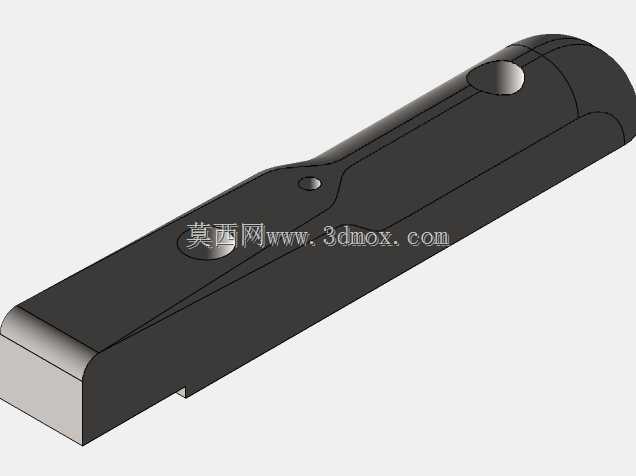

　　这款手动夹持工具主要面向现场维修、小件精密加工、装配工位的临时夹持需求，区别于台虎钳的固定安装属性，它无需依赖工作台面，可直接手持操作，也可临时固定在窄幅型材、台架边缘完成作业，适配户外抢修、生产线旁补加工、教学实训等多场景的小件夹持需求。从结构设计逻辑来看，整体采用对称式夹体布局，两个夹臂通过贯穿的双导杆实现平行开合，避免单导杆结构易出现的夹臂偏转、夹持面错位问题，导杆表面做光滑处理，开合过程无卡滞，夹臂内侧的夹持面开设V型槽与平夹持面双结构，平直面可夹持方形、板类工件，V型槽可适配圆轴、管件类零件，夹持时无需额外更换钳口配件，覆盖常见小型工件的夹持轮廓。夹紧动力采用双螺杆配合结构，主螺杆负责大行程快速开合，

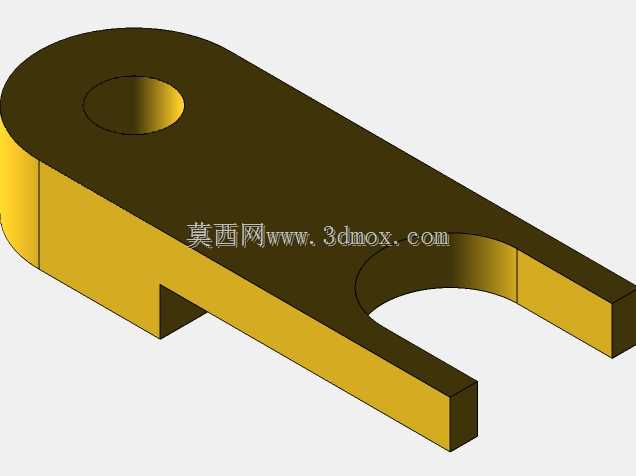

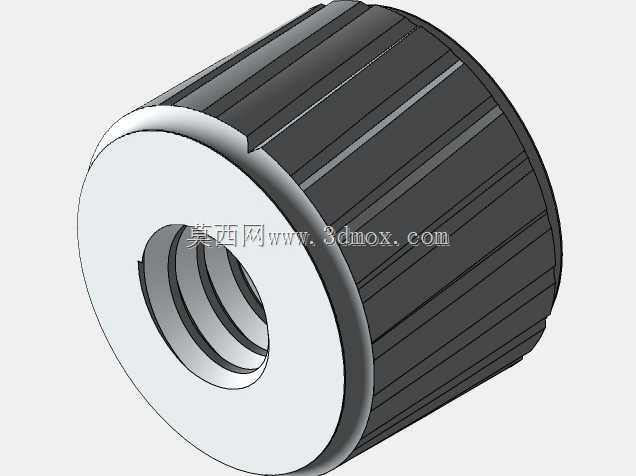

　　靠近操作端的微调螺杆可在主螺杆预紧后实现小行程高压紧力调节，避免单螺杆结构快速移动后夹紧力不足、微调行程过长的问题，操作端的蝶形旋钮无需额外工具，徒手即可完成锁紧，侧边的锁止拨块可在夹紧后锁定螺杆位置，防止作业过程中受振动出现松脱、工件移位的问题。从安装与尺寸边界来看，整体结构紧凑，闭合状态下整体长度控制在150mm以内，最大开合行程可覆盖60mm宽度的工件，夹臂厚度控制在20mm，可伸入狭窄空间完成夹持作业，整体重量控制在500g以内，长时间手持操作无明显负重感，夹体主体采用金属材质，关键受力部位做加厚处理，夹持力可满足小型零件锉削、钻孔、攻丝、小件焊接定位等常规作业的受力需求，不会出现夹臂变形、螺杆滑牙的问题。

　　设计过程中充分考虑了手动操作的人机工程，旋钮的握持位置做了滚花处理，徒手操作时不易打滑，夹臂外侧做圆弧过渡，没有尖锐棱角，手持时不会硌手，所有活动部件的间隙控制在合理范围，既不会因间隙过大出现晃动，也不会因间隙过小进入铁屑后出现卡滞，日常维护仅需定期在导杆、螺杆部位涂抹少量润滑脂即可，无需复杂拆解保养。在实际应用中，这类手用虎钳可弥补固定台虎钳无法移动作业的短板，比如设备现场维修时，可直接夹持小零件在设备旁完成修配，无需将零件带回钳工作业台，大幅缩短维修辅助时间；在小件精密装配时，可手持虎钳夹持零件完成销钉压装、螺丝紧固等操作，避免直接手持零件出现的受力打滑、零件损伤问题；在教学实训场景中，这类小型虎钳也可作为入门工装夹具的结构案例，帮助学习者理解螺旋夹紧、平行导向的基础机械结构原理。
