双工位可调式多用夹持虎钳结构

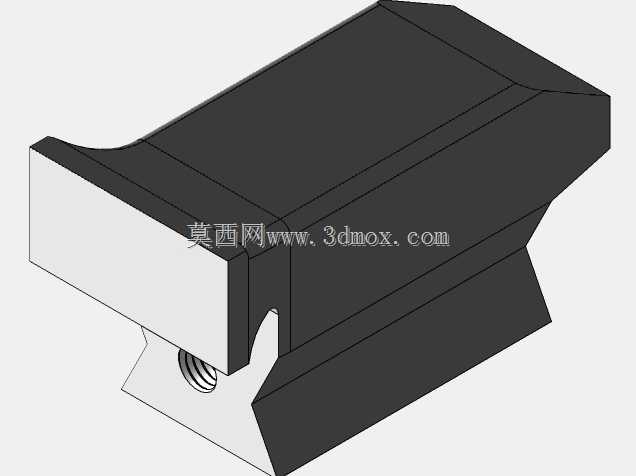

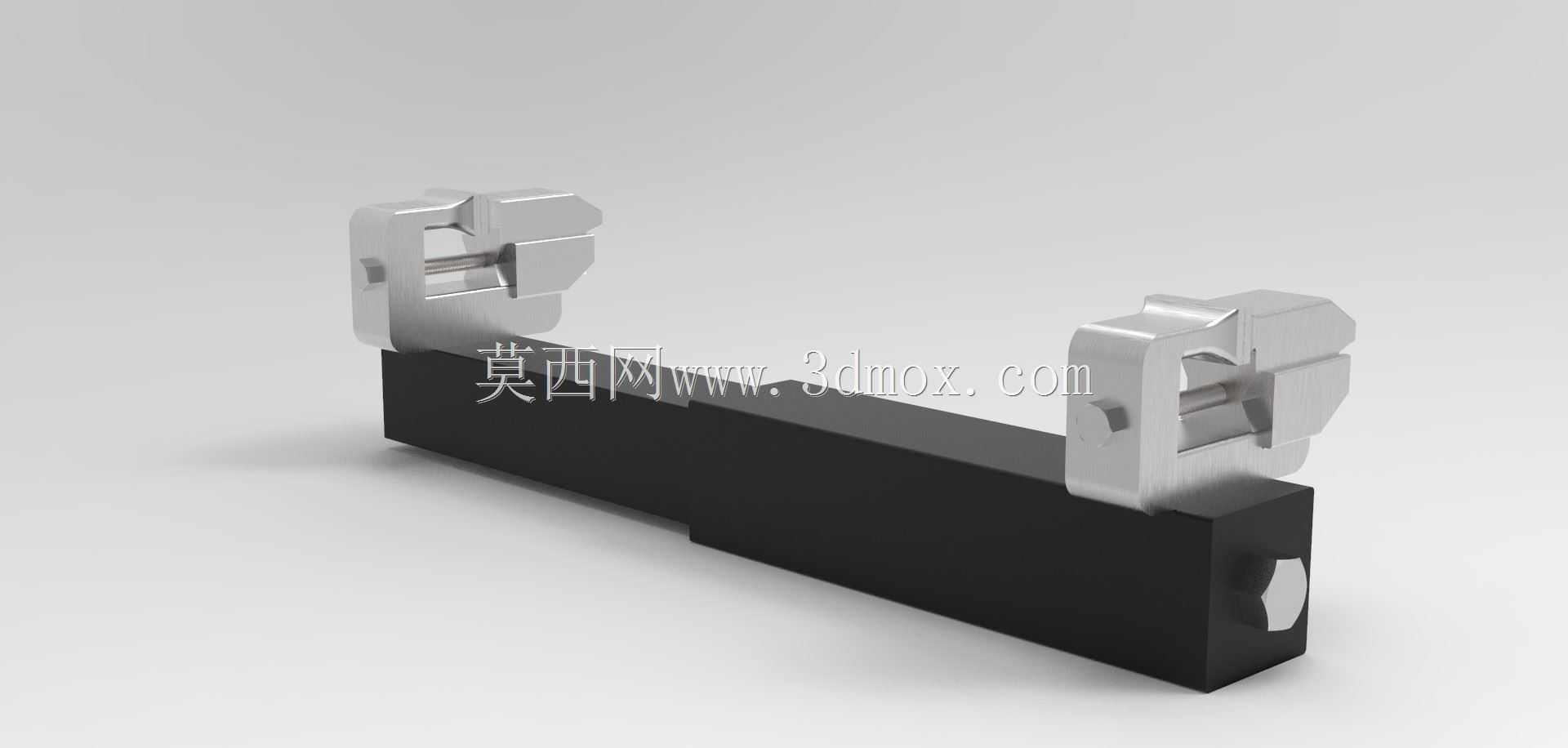

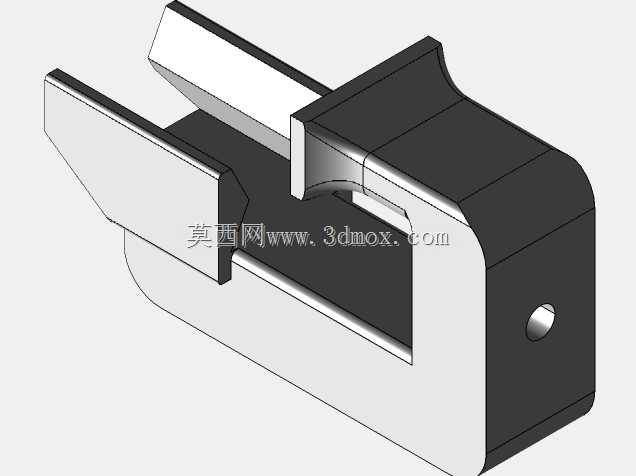

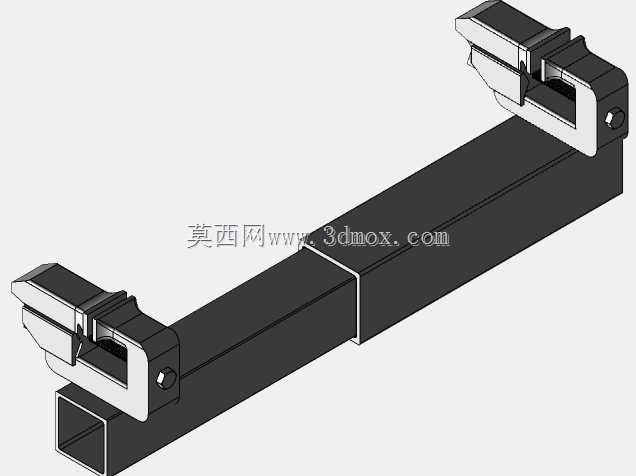

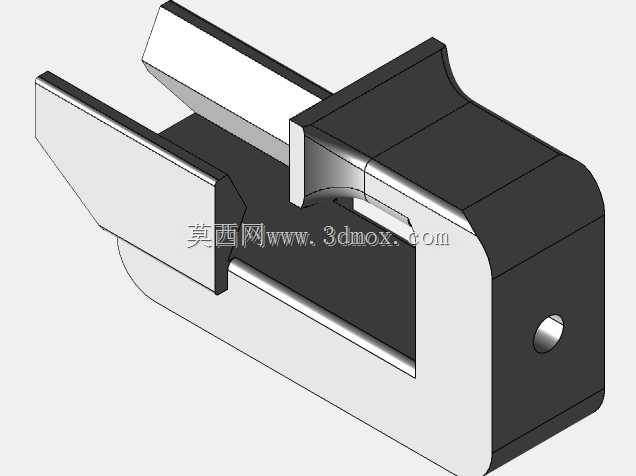

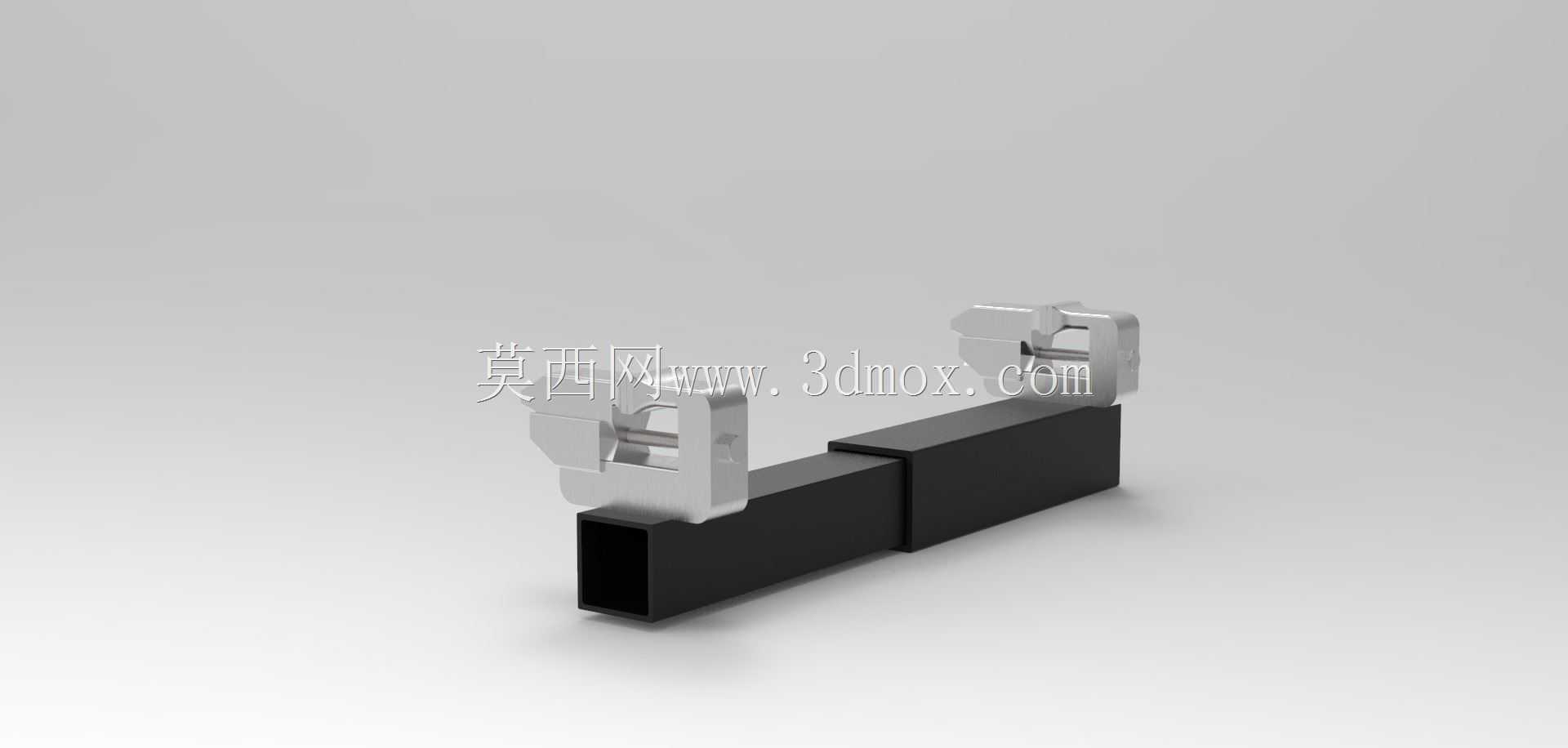

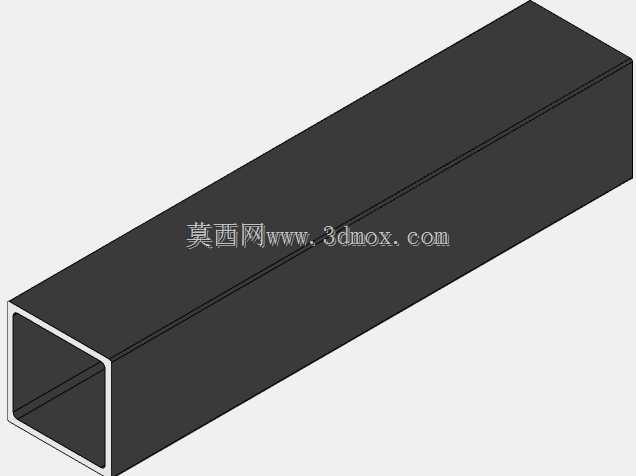

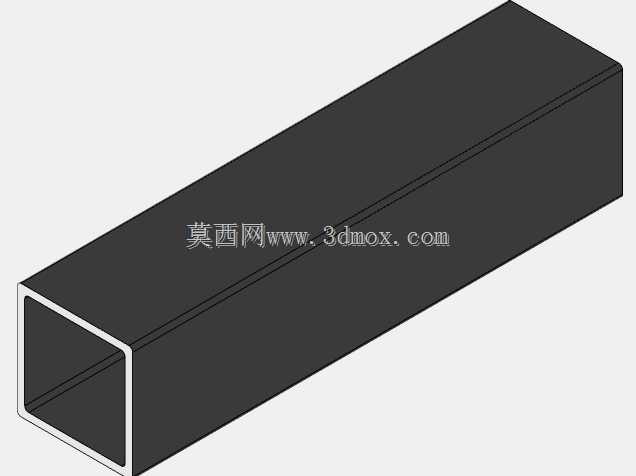

　　这款双工位夹持结构的设计初衷，是解决小型机加工工位、钳工装配台面上多工件同步装夹效率低的问题，日常在精密零件铣削、工件去毛刺、小部件组装工位都能适配，相比传统单口虎钳，它可以同时完成两个同规格或尺寸接近工件的夹持固定，减少工位上夹具的排布占用空间，也能降低反复拆装夹具的辅助工时。从结构设计来看，整体采用长条形基座作为承载主体，基座上设置两组可独立滑移的钳口组件，钳口的夹持面做了适配异形工件的卡槽造型，不是传统平口结构，能卡接带凸台、棱边的小型零件，避免夹持过程中工件打滑偏移；钳体与基座的配合采用内嵌式导轨结构，滑移过程中无明显旷量，锁紧后钳口与基座保持垂直，不会出现夹持翘边的问题。在安装边界上，基座底部为平整安装面，

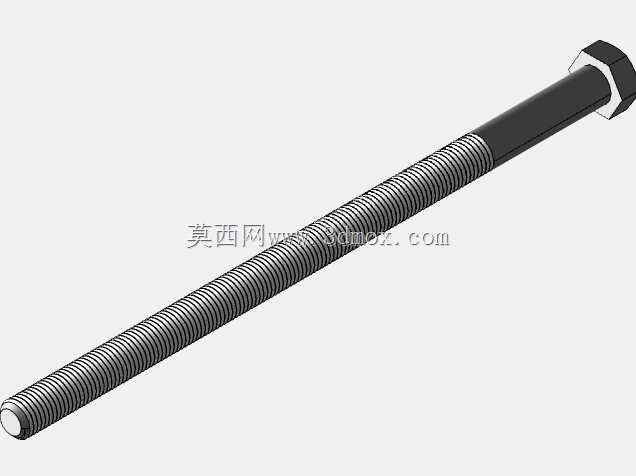

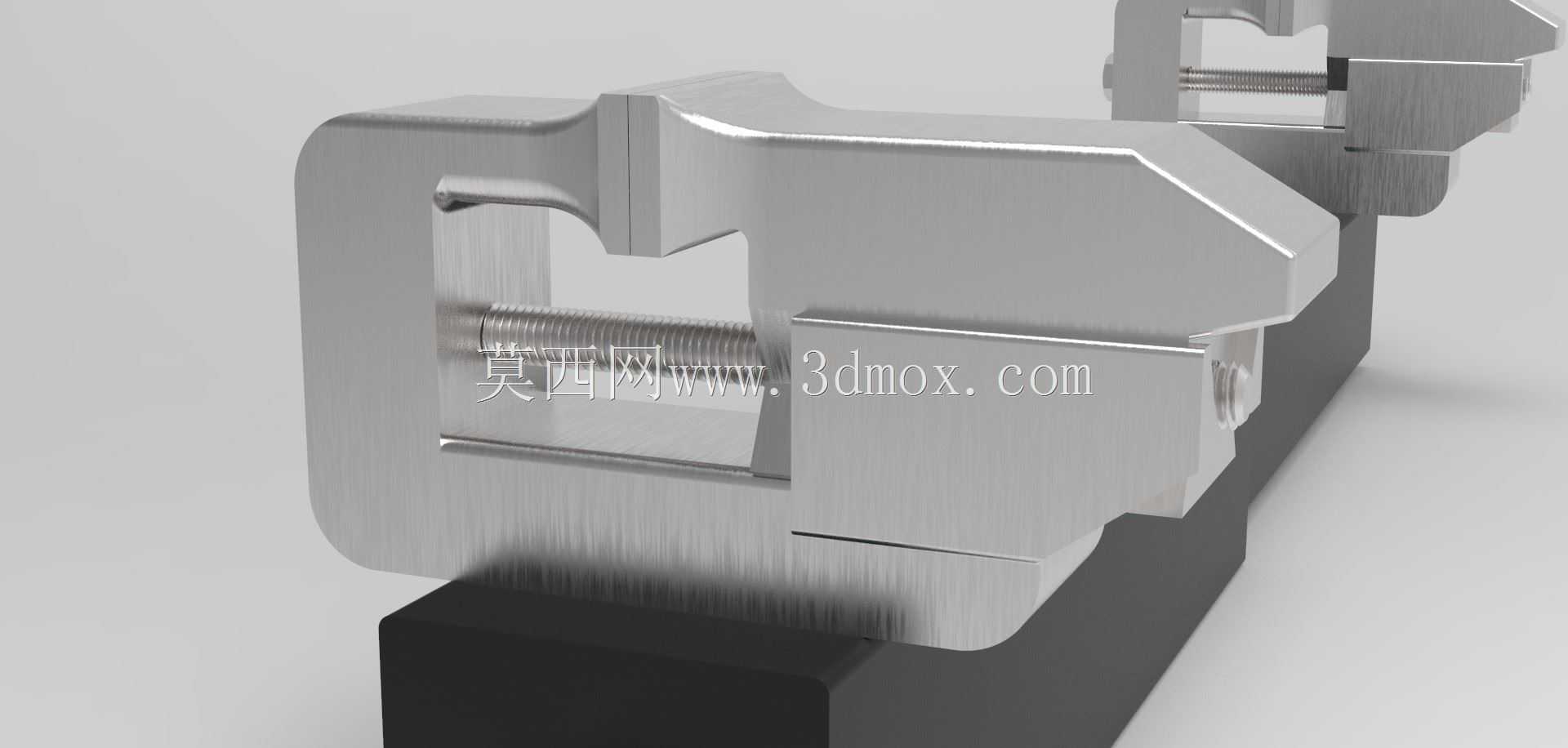

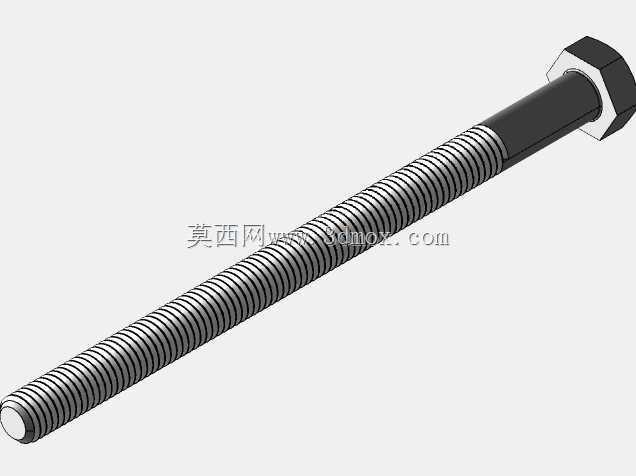

　　可直接通过T型螺栓固定在标准机床工作台T型槽上，也可通过压板压装在钳工台面上，整体安装占用的台面宽度较窄，不会过多挤占工位的操作空间，钳口张开行程覆盖常规小型机械零件的夹持尺寸范围，能满足大部分小尺寸五金件、塑料结构件的装夹需求。设计过程中特意将钳口的活动端做了快调结构，不需要反复旋转丝杆就能快速调整到接近工件的位置，再通过微调锁紧，大幅缩短装夹调整的时间，钳口的夹持块做了可更换设计，长期使用磨损后可以单独更换夹持块，不需要整体报废整个钳体，降低工装的维护成本。在实际应用场景里，这类多工位虎钳除了常规的机加工装夹，还能在质检工位用来固定待测零件，方便检验人员完成尺寸测量、外观检查等操作，也能在小型装配线上作为工件固定座，

　　配合装配工人完成螺丝锁付、零件压合等工序。钳体的受力部分做了加厚处理，夹持过程中基座不会出现明显形变，保证夹持精度的稳定性，两组钳口的锁紧机构相互独立，操作其中一个钳口的锁紧或松开不会影响另一个工位的夹持状态，适合批量加工小型零件时使用，一次装夹两个工件，能让设备的走刀路径更连贯，减少设备空行程等待的时间。
