成型机配套隔板盒与刀架结构设计

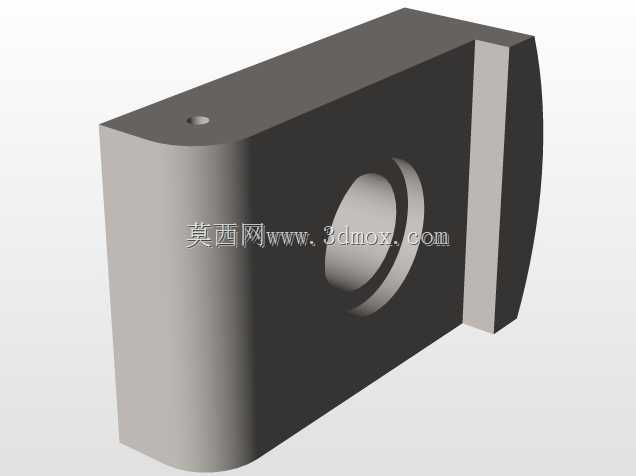

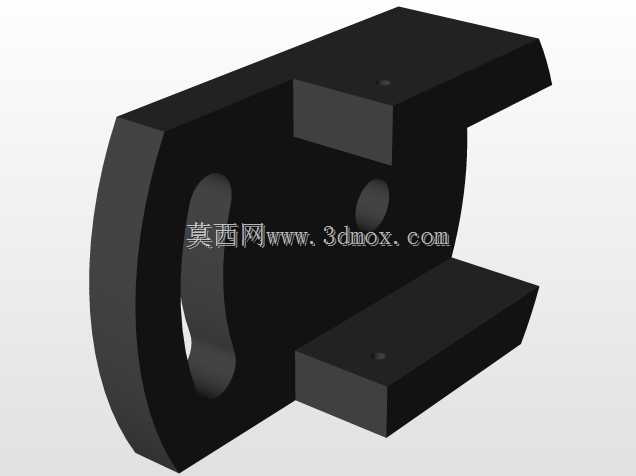

　　在包装材料、橡塑型材连续成型生产线的工位布局中，这类隔板盒与刀架属于紧邻成型出料端的核心功能组合件，承担着成型后型材的定长裁切、料段分隔导向的双重作用，直接影响成品料段的切口平整度与出料排布规整度，是成型工序后段衔接输送单元的关键衔接部件。从结构设计逻辑来看，刀架部分采用了一体式L型承载基座，基座上部预留的挂装槽口可直接卡接在成型机出料端的横梁导轨上，无需额外制作转接安装板，安装时仅需通过槽口内的紧定螺钉即可完成位置锁定，调整裁切位置时松开螺钉即可沿横梁横向滑动，适配不同宽度规格型材的裁切工位需求。刀架前端的刀座安装位采用了斜置角度设计，裁切刀安装后与型材出料方向形成15度倾角，相比垂直裁切结构，能有效降低裁切瞬间的冲击载荷，

　　减少切口处的型材形变，尤其适配薄壁发泡类、软质橡塑类成型材料的裁切作业，避免切口出现毛边、压溃缺陷。与刀架集成设计的隔板盒位于刀架出料侧，盒体内部设置了多道平行分隔筋，筋片间距与成型机出料口的型材排布间距完全匹配，裁切完成的料段会直接落入对应分隔槽内，避免多根料段出料时出现交叉缠绕、堆叠错乱的问题，盒体底部预留的倾斜导面可让料段依靠自重滑向后续输送皮带，无需额外设置拨料机构。从安装边界尺寸来看，整个组合件的横向安装跨度适配常规600mm幅宽的成型机出料横梁，基座厚度控制在45mm，不会占用过多出料端的纵向操作空间，刀头伸出端的安全距离预留了20mm的调节余量，可根据裁切刀的磨损量调整伸出长度，保证裁切全程能完全切断型材，

　　不会出现连丝、未切断的残次情况。结构材质选型上，承载基座采用铸铁一体铸造成型，经过时效处理后加工安装基准面，长期承受裁切冲击也不会出现形变位移，与型材接触的隔板盒内壁、刀座贴合面都做了表面硬化处理，耐磨性能满足生产线连续三班倒的作业强度，日常维护仅需定期检查紧定螺钉的锁附力度、更换磨损的裁切刀片即可，无需复杂的拆解保养。在实际产线适配中，这类集成式结构相比分体式安装的刀架与导料槽，能减少两个部件之间的对位调整工作量，安装调试时间可缩短60%以上，同时避免了分体结构长期运行后出现的位置偏移问题，裁切位置的重复定位精度可控制在0.2mm以内，完全满足常规成型制品的尺寸公差要求。
