便携手动星象观测定位装置结构设计

　　这款手动星象定位装置主要面向户外观测爱好者、天文科普教学场景使用，可在无电子设备辅助的野外环境下，通过手动操作完成对应日期的星区位置匹配，帮助使用者快速识别头顶天区的星体分布，解决野外无供电、无信号场景下的星象定位需求，也可作为中小学天文科普课程的实操教具，让学习者直观理解天球坐标与日期、方位的对应逻辑。装置核心功能围绕日期匹配、方位校准、星区显示三个模块展开，转动外层日历环即可将当前月日刻度与观测时间刻度对齐，完成时间维度的参数匹配，之后将装置举至头顶或平举至视线前方，对齐装置上的正北方位标识与实际地理正北方向，此时盘面开窗区域显示的星点分布就与当前实际天区的星体位置高度吻合，使用者可直接对照盘面标识识别对应星体。

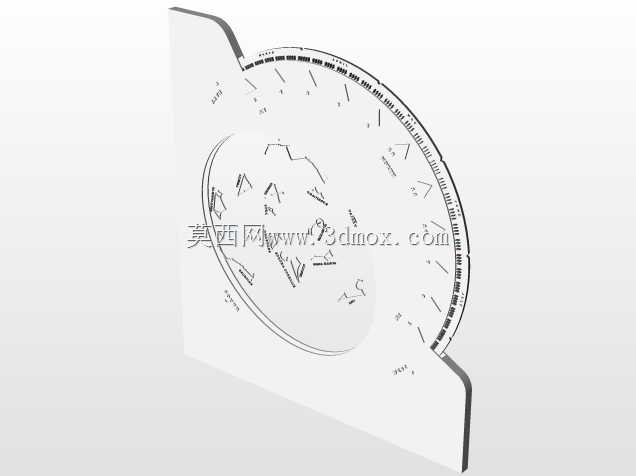

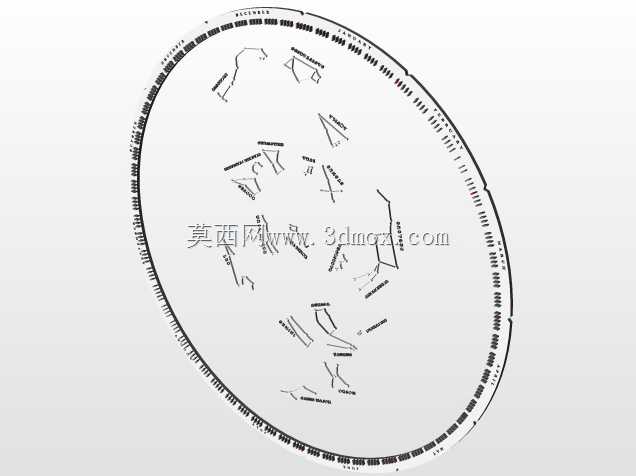

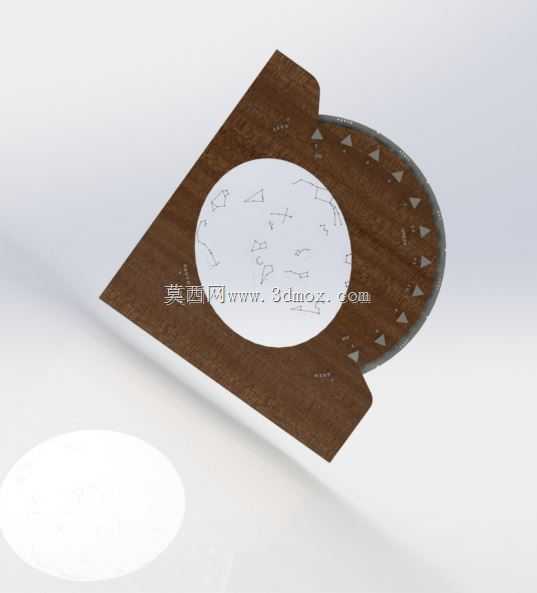

　　从结构设计思路来看，整体采用双层转盘叠加的扁平结构，外层转盘为日历刻度环，内层盘体印制星图标注，底座采用带半圆延伸段的异形平板结构，半圆段边缘印制方位刻度，直边段做了切角处理方便手持握持，整体没有复杂的传动结构，所有转动配合采用面与面的摩擦定位，不需要额外的锁紧零件，降低加工与装配难度，同时提升户外使用的可靠性，不会因为细小零件脱落导致装置失效。外形尺寸上整体采用掌心可握持的扁平设计，整体厚度控制在5mm以内，最大外轮廓尺寸不超过150mm，可直接放入上衣口袋携带，不需要额外的收纳包，安装边界上没有额外的外接固定结构，使用时仅需手持即可完成操作，不需要搭配三脚架等辅助支撑设备，对使用场景的适配性更强。结构细节上，

　　转盘与底座之间采用中心铆接的转动配合，铆接松紧度经过调校，既可以保证转盘顺畅转动调整日期，又能在调整完成后依靠摩擦力保持刻度位置不发生偏移，盘面的星图印刷区域做了哑光处理，避免夜间灯光照射时产生反光影响观测，方位刻度采用凸起蚀刻工艺，即使在光线不足的环境下也可以通过触摸识别刻度位置，底座的直边握持区域做了圆角处理，长时间手持不会产生硌手的问题，半圆边缘的方位标识按照15度间隔做了三角标记，方便快速对齐南北东西四个正方位，降低方位校准的操作难度。
