英制米制双标钻孔尺寸校验规板

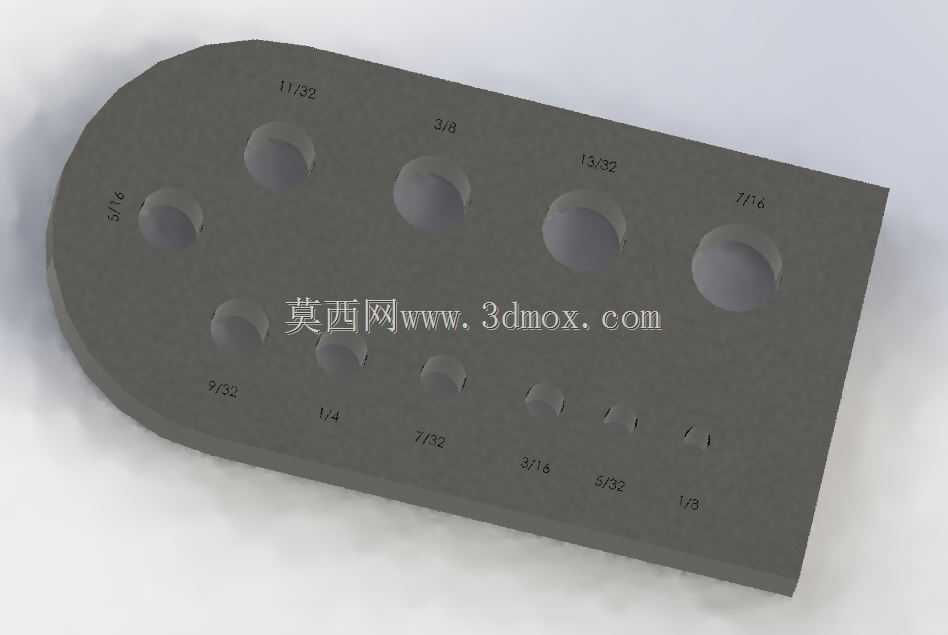

　　在常规机加工实训车间、小型五金加工工位上，这类钻孔规板是工位旁常备的快速校验辅具，不需要反复拿游标卡尺卡测钻头直径，新入职的操作工、实训阶段的工科学生，只要把待使用的钻头插入对应标注的孔位，就能快速确认钻头尺寸是否匹配加工要求，避免拿错钻头导致工件孔径超差报废。从结构设计来看，规板整体采用长圆形轮廓，一端做圆弧收边，没有尖锐直角，日常拿取时不会刮蹭工位上的图纸或者操作人员的手部，板身厚度控制在8mm左右，既保证足够的结构刚性，长期使用不会因为磕碰产生孔口变形，也不会因为过厚导致钻头插入校验时卡滞。板面上的孔位分上下两排排布，上排对应大尺寸英制规格，涵盖11/32、3/8、13/32、7/16等常用英制钻头尺寸，

　　下排覆盖小尺寸英制与米制对应规格，从3/32到1/3依次排布，每个孔位旁直接蚀刻对应尺寸标识，标识位置避开孔口倒角区域，长期使用摩擦也不会磨掉标注内容。设计时特意将不同尺寸的孔位按直径梯度顺次排列，相邻孔位的中心距保持在15mm以上，避免孔距过近导致板身局部强度不足，插取钻头时出现板身开裂的问题。规板的所有孔口都做了0.5mm的45度倒角，一方面引导钻头快速插入孔内，另一方面去除孔口的加工毛刺，不会刮伤钻头的切削刃。这类规板不需要额外的安装固定结构，平时可以直接平放在工位操作台的边角位置，也可以在圆弧端加工一个小悬挂孔，挂在工位旁的工具架上，不占用操作台的有效加工空间。实际使用中，除了校验钻头尺寸，

　　还能用来快速核对已加工孔的大致直径，在没有精密量具的粗加工环节，能快速筛查出孔径明显不合格的工件，减少后续精密检测的工作量。针对教学场景设计时，孔位的排布特意做了尺寸梯度的区分，让初学者能直观感受到不同直径钻头的尺寸差异，建立对英制、米制尺寸的直观认知，不需要死记硬背尺寸换算表，通过反复的插取比对就能快速熟悉常用钻头的规格，缩短实训上手的周期。规板的边缘全部做了倒钝处理，没有加工飞边，日常挪动、传递时不会划伤手部，整体结构没有活动部件，不需要日常维护，只要避免重物砸击导致板身变形，就能长期在工位上使用。
