索尼爱立信Walkman音乐手机外观结构

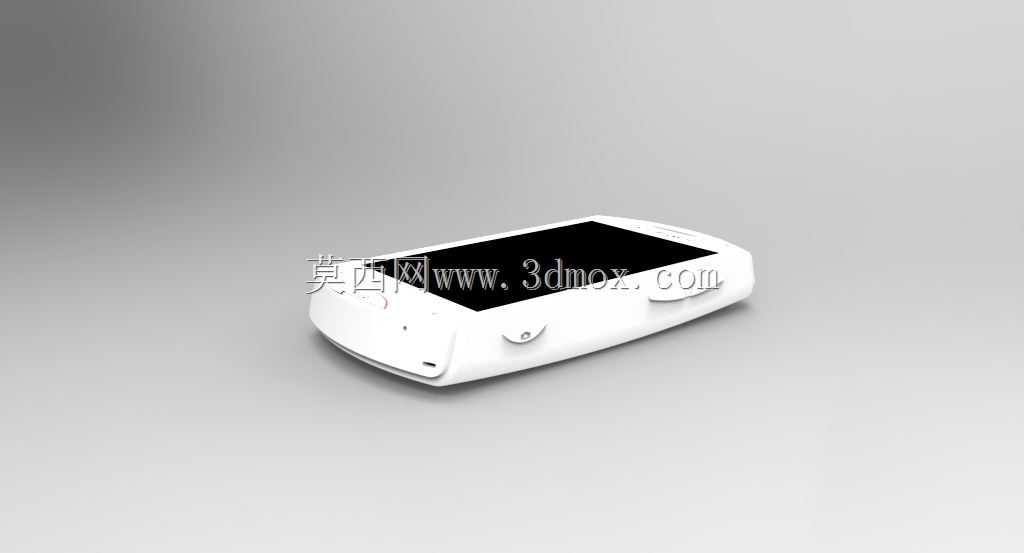

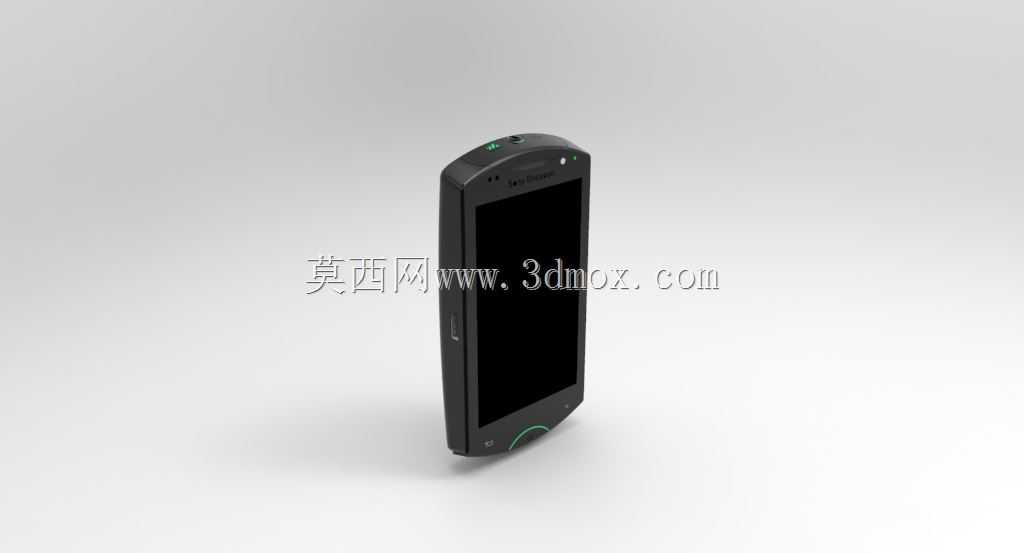

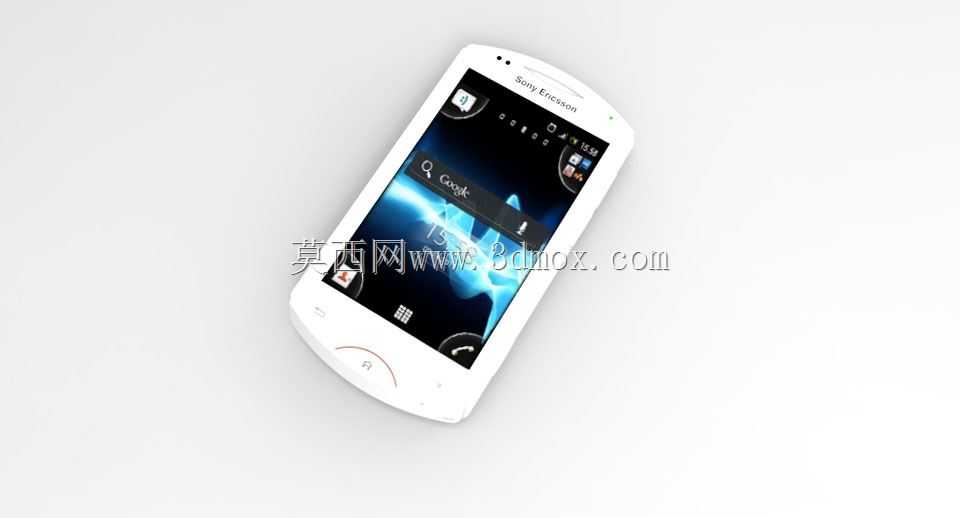

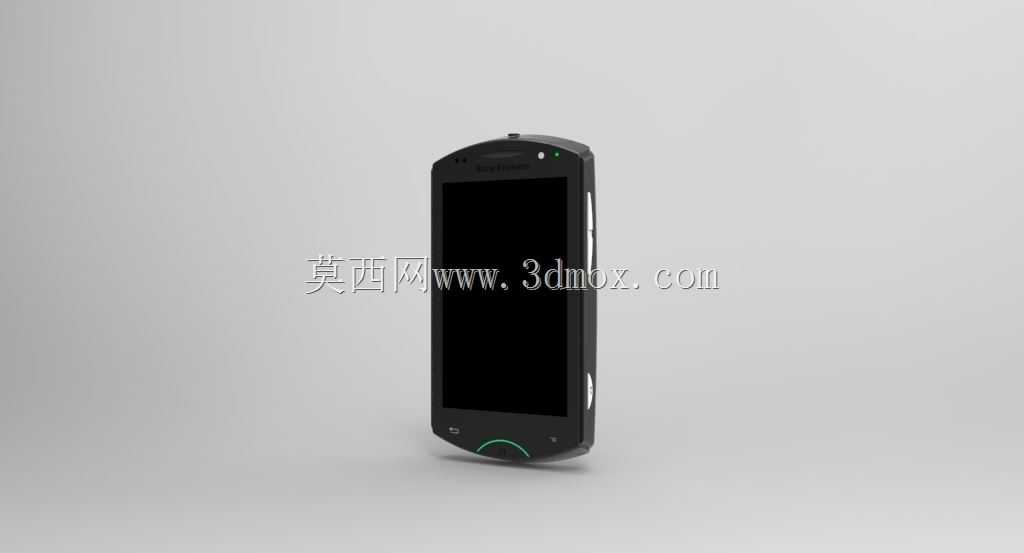

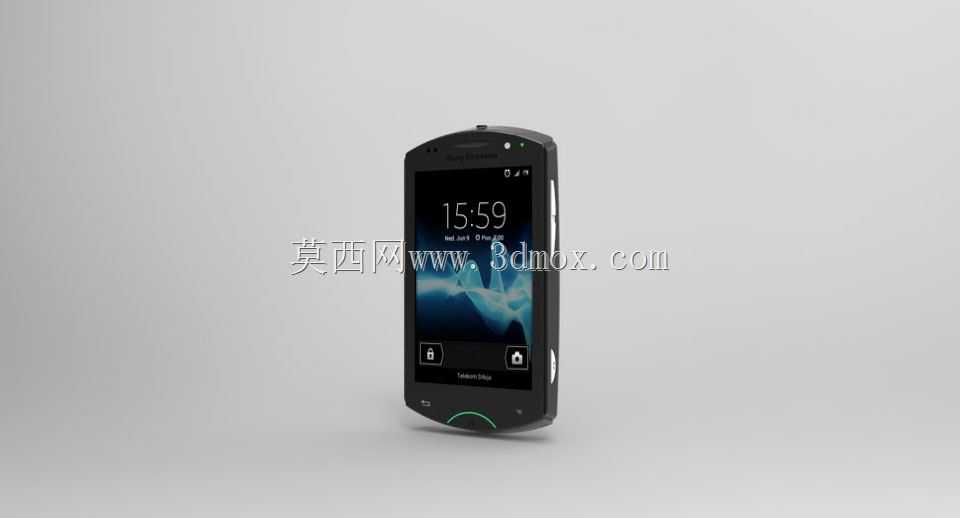

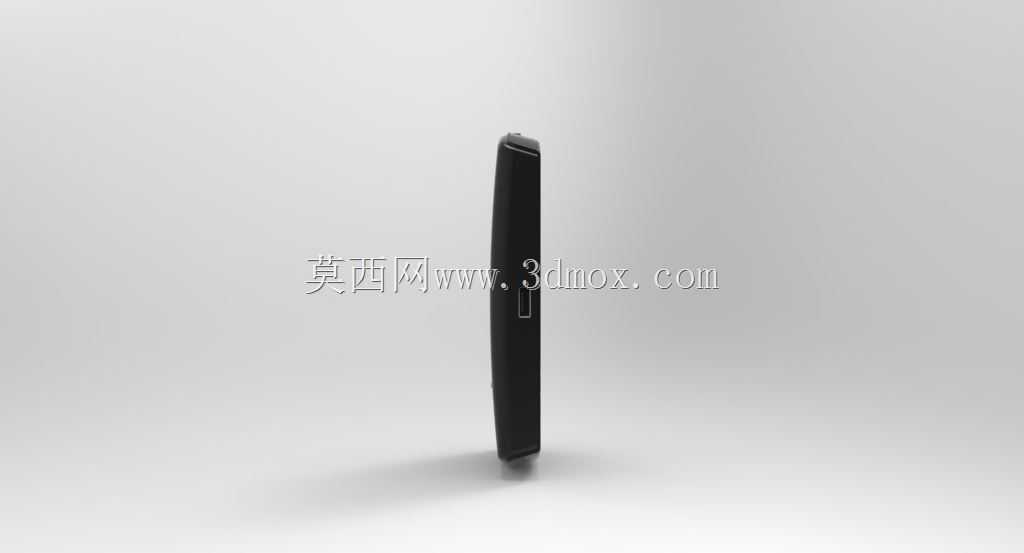

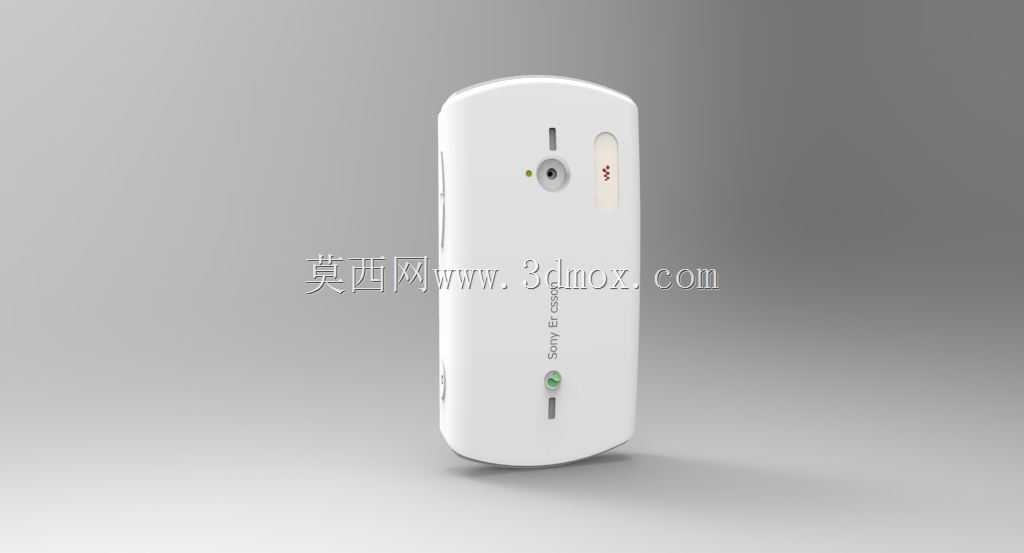

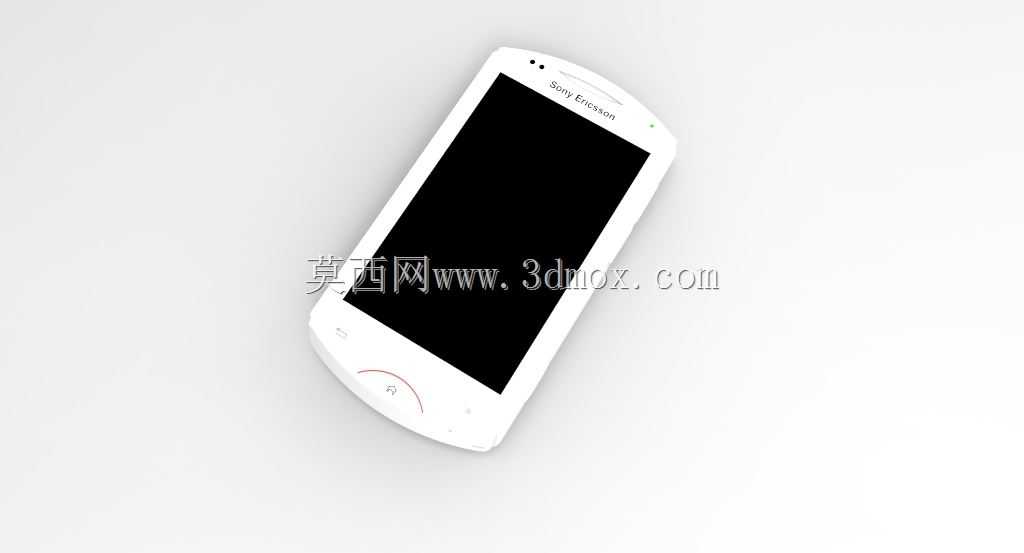

　　这款手持通讯终端的三维结构还原，围绕随身音乐播放的核心使用场景展开设计，建模阶段优先考虑单手握持的人机交互边界，整机采用圆润弧面过渡的直板造型，机身四角做了大曲率R角处理，避免日常揣放时刮蹭衣物面料，同时贴合手掌虎口位置的自然贴合度，长时间握持通话或操作触控屏不会产生硌手的异物感。机身正面的布局严格遵循早期触控智能手机的交互逻辑，上方预留了听筒、前置感光元件与前置摄像头的安装位，开孔位置与机身中框的衔接处做了0.2mm的沉台设计，避免装配后出现段差影响外观一致性；下方的实体功能按键区域采用微弧面凸起设计，按键行程控制在0.3mm，既保证盲操作时的触感反馈，又不会因为凸起过高增加整机厚度。机身侧面的音量调节键、

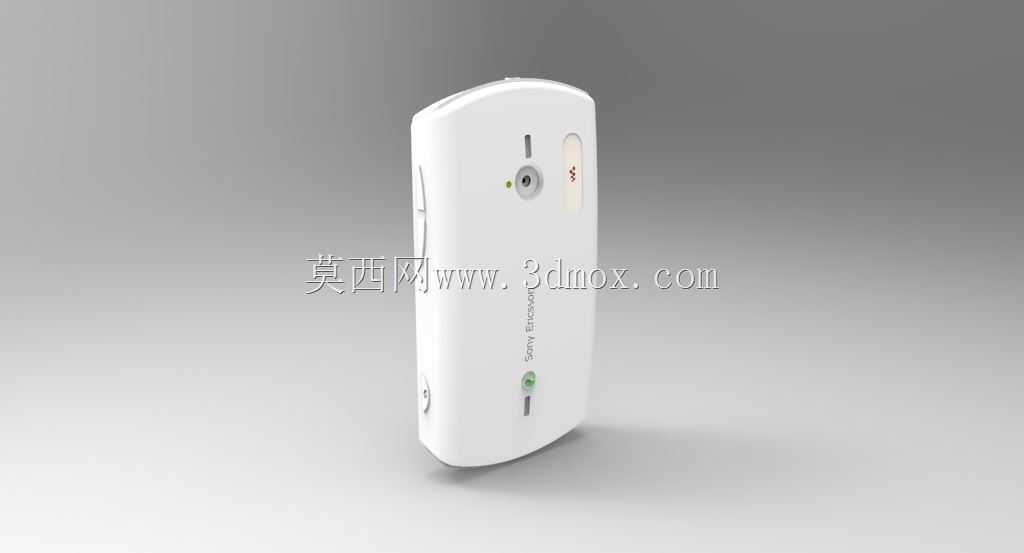

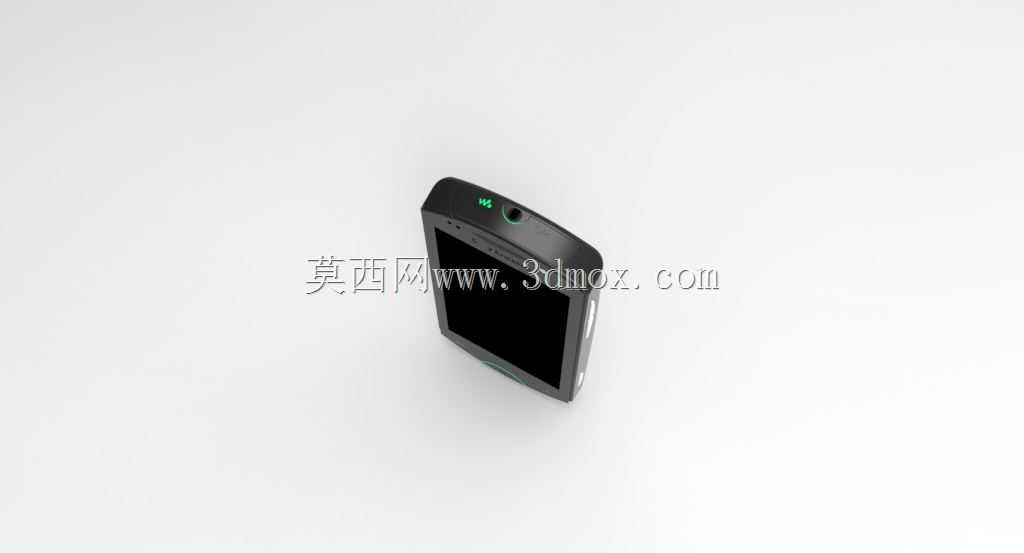

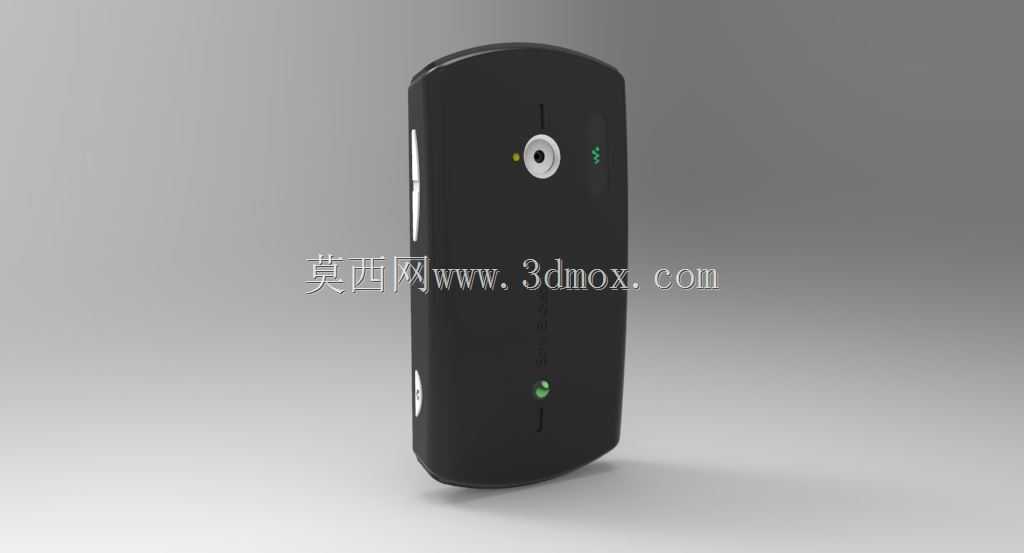

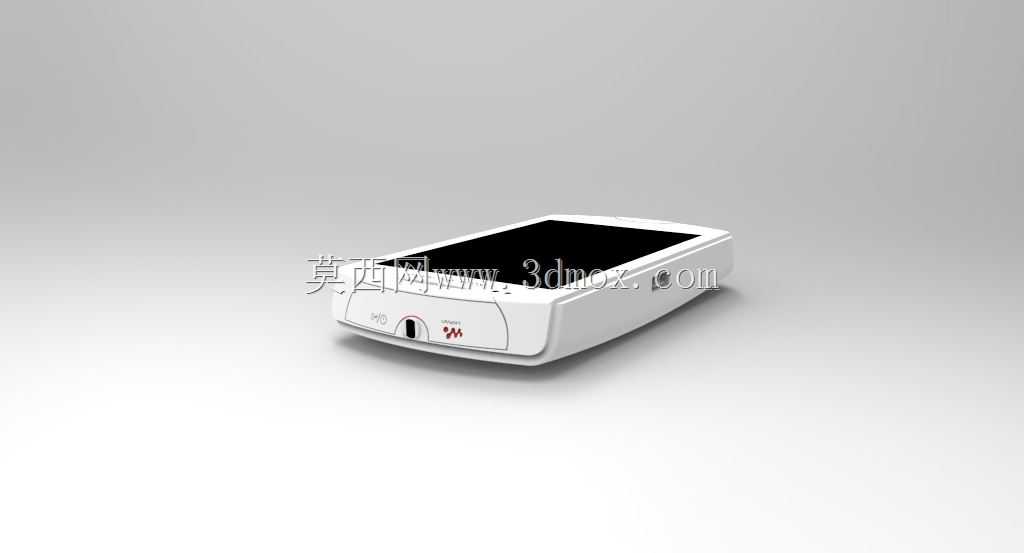

　　拍照快捷键均做了防滑纹理处理，按键与中框的配合间隙控制在0.1mm以内，兼顾装配公差与日常使用的防进灰需求。作为主打音乐播放的随身设备，机身顶部预留了3.5mm标准耳机接口的安装空间，接口周边做了加厚的筋位支撑，避免频繁插拔耳机造成接口松动脱落；底部的数据传输接口兼顾充电与数据同步功能，接口位置的设计避开了手持时的手指遮挡区域，插线使用时不会影响正常握持操作。建模过程中对外壳的壁厚做了均匀化处理，整体壁厚控制在1.2mm，既保证外壳的结构强度，避免日常跌落出现壳体开裂，又能控制整机重量，提升随身携行的轻便性。内部的电池仓、主板安装位、扬声器音腔的预留空间都按照实际硬件堆叠尺寸做了精准还原，音腔位置专门做了密封槽的结构设计，

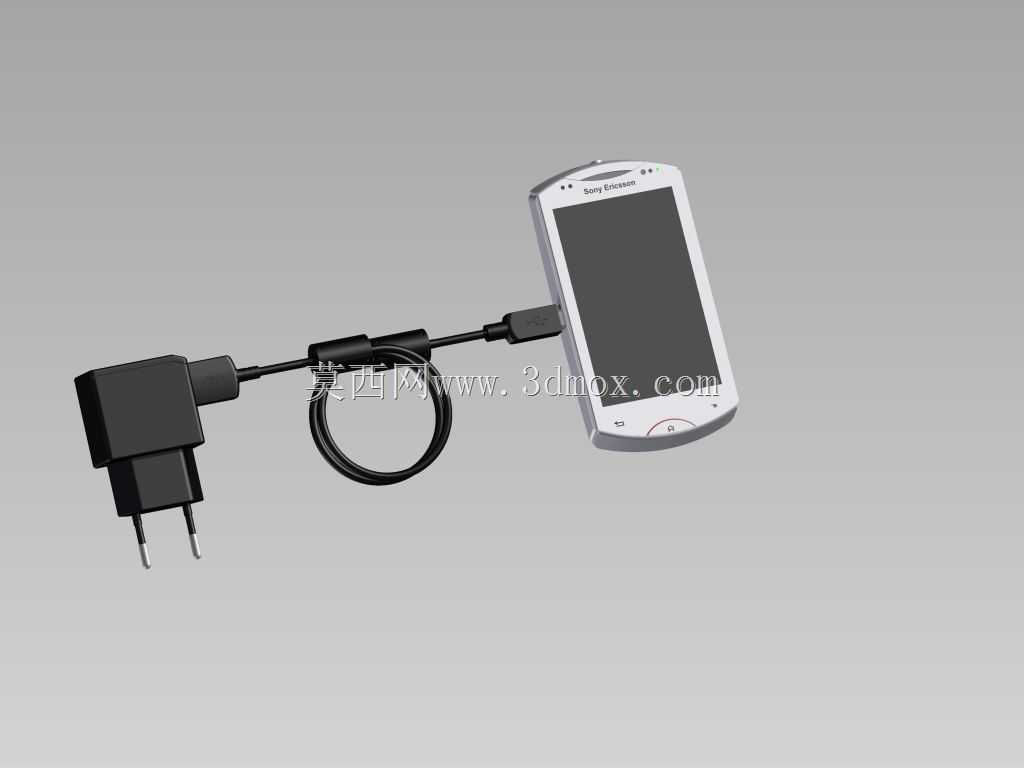

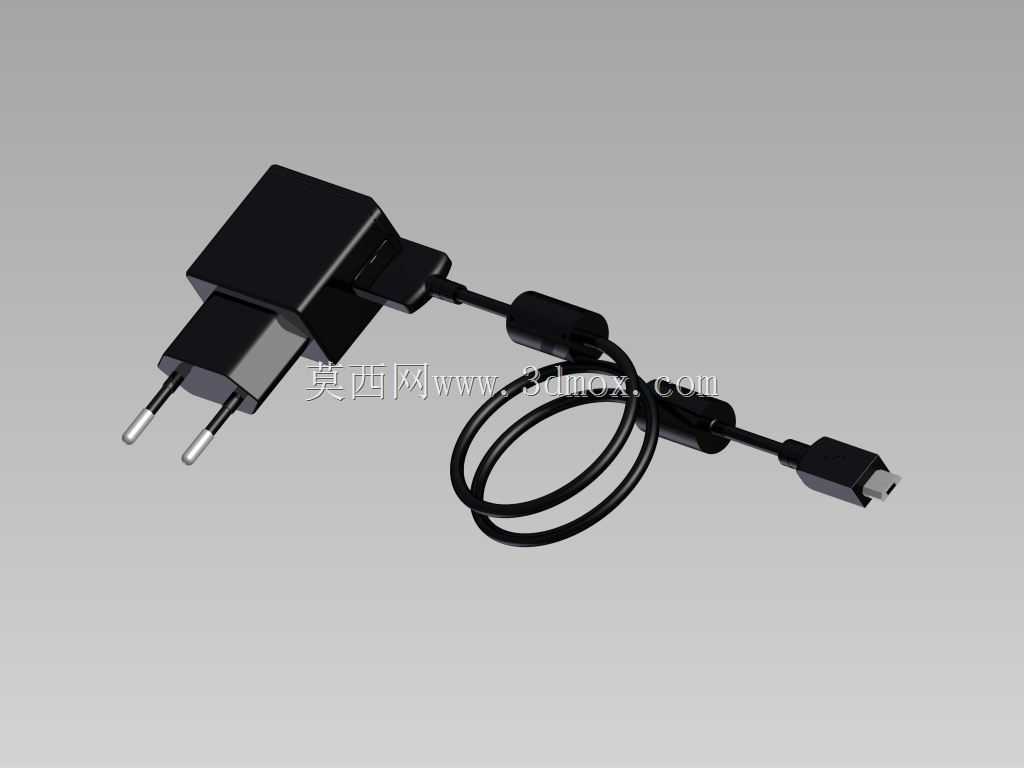

　　保证外放音乐时的音质密封性，减少漏音问题。配套的充电器模型还原了直插式充电器的结构特征，插脚与壳体的配合位置做了限位结构，保证插脚插拔时的结构稳定性，充电器输出端的接口与手机底部接口完全匹配，可还原整套充电场景的装配关系。整个模型的曲面过渡都做了连续性处理，外观面的曲率连续达到G2级别，还原真机的顺滑触感，所有结构的安装边界都预留了合理的装配公差，可直接用于外观验证、结构手板制作的参考，也能作为消费电子类产品结构设计的参照案例，帮助设计人员理解早期触控音乐手机的结构堆叠逻辑与人机工程设计思路。
