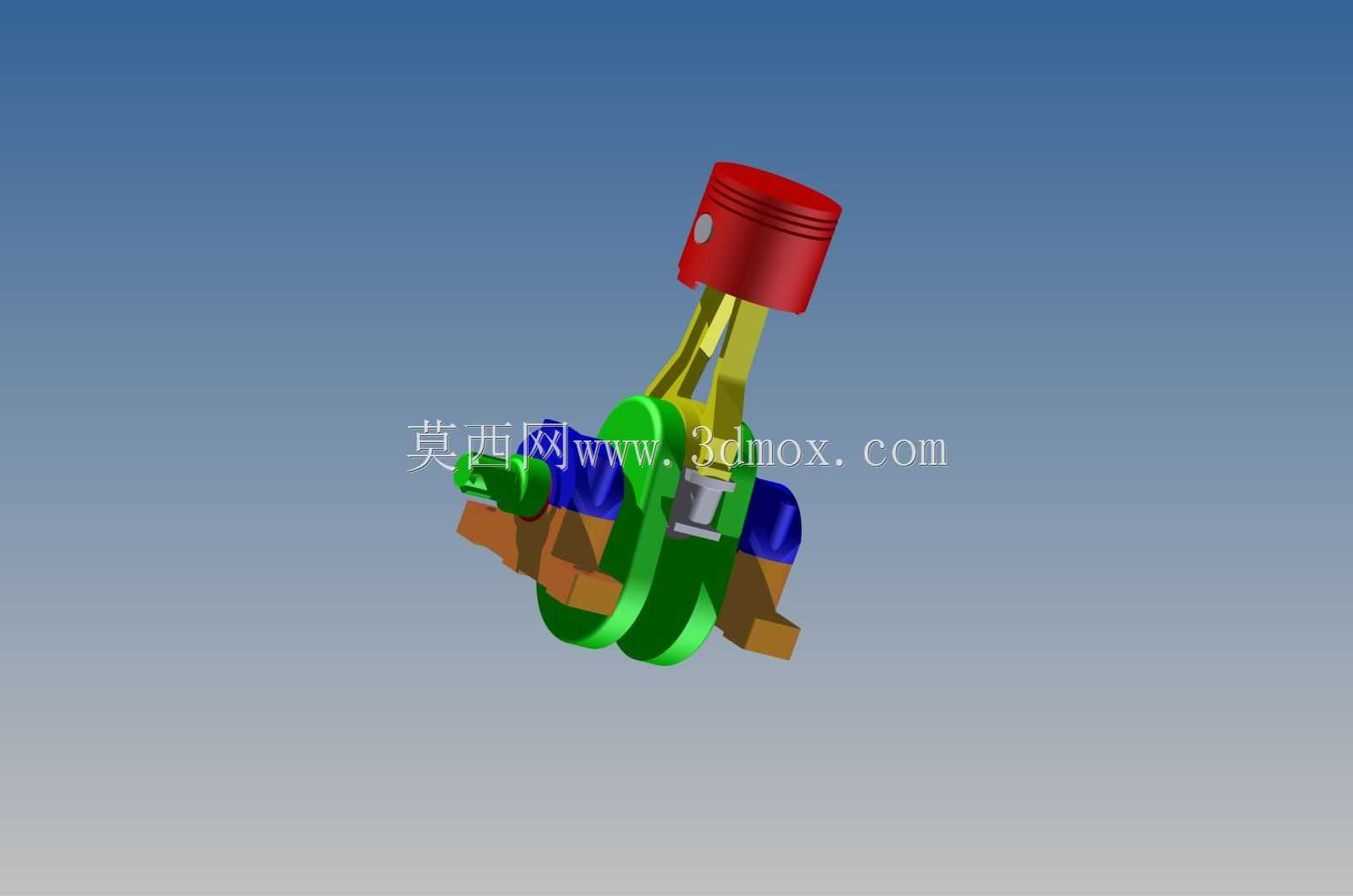

单缸内燃机活塞曲柄连杆传动组件

　　这套传动组件是往复式内燃机核心动力转换单元，日常在小型通用动力设备、摩托动力单元、教学演示教具中都能见到同结构的应用，核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，是内燃机完成做功循环必不可少的传动结构。从设计逻辑来看，活塞部分采用了带环槽的圆柱结构，环槽用于安装活塞环，实现燃烧室密封、导热以及刮除缸壁多余机油的功能，活塞销座的位置经过偏心设计，能降低做功冲程中活塞对缸壁的侧向敲击力，减少运转噪音与缸套偏磨风险。连杆部分采用了工字形截面结构，在保证足够抗拉、抗弯曲强度的前提下尽可能降低往复运动惯量，大小端分别设置了衬套与轴瓦安装位，小端通过活塞销与活塞铰接，大端做成分体式结构，

　　通过连杆螺栓紧固在曲轴曲柄销上，方便装配与后期检修维护。曲轴部分采用整体式曲柄结构，平衡块与曲柄臂一体成型，用于抵消活塞连杆组往复运动产生的一阶惯性力，降低整机运转振动，主轴颈与曲柄销的过渡位置做了圆角强化处理，避免应力集中导致的轴颈断裂失效，曲轴输出端预留了动力输出连接位，可直接对接飞轮或者负载传动轮。从安装边界来看，整套组件的装配需要匹配对应缸径的气缸套，活塞外圆与缸壁之间预留了符合热膨胀要求的配合间隙，连杆大端与曲柄销的配合间隙满足流体润滑的油膜建立要求，曲轴主轴颈需要安装在缸体对应的主轴承座孔内，轴向通过止推片限制窜动间隙，保证运转过程中各运动副不会出现干涉。在实际建模过程中，

　　各运动部件的铰接配合关系完全按照实际装配公差设置，活塞销与活塞销座、连杆小端的配合采用过渡配合设计，连杆大端轴瓦与曲柄销采用间隙配合，所有运动副的运动行程完全匹配内燃机的实际冲程参数，可直接用于运动仿真演示，直观展示四冲程内燃机做功过程中动力传递的完整路径，也能作为小型动力设备改型设计时的结构参考，帮助设计人员快速校核往复运动件的惯量匹配、运动干涉以及受力分布情况，避免前期设计阶段出现结构布局失误。
