带安装底座的盘式制动组件结构

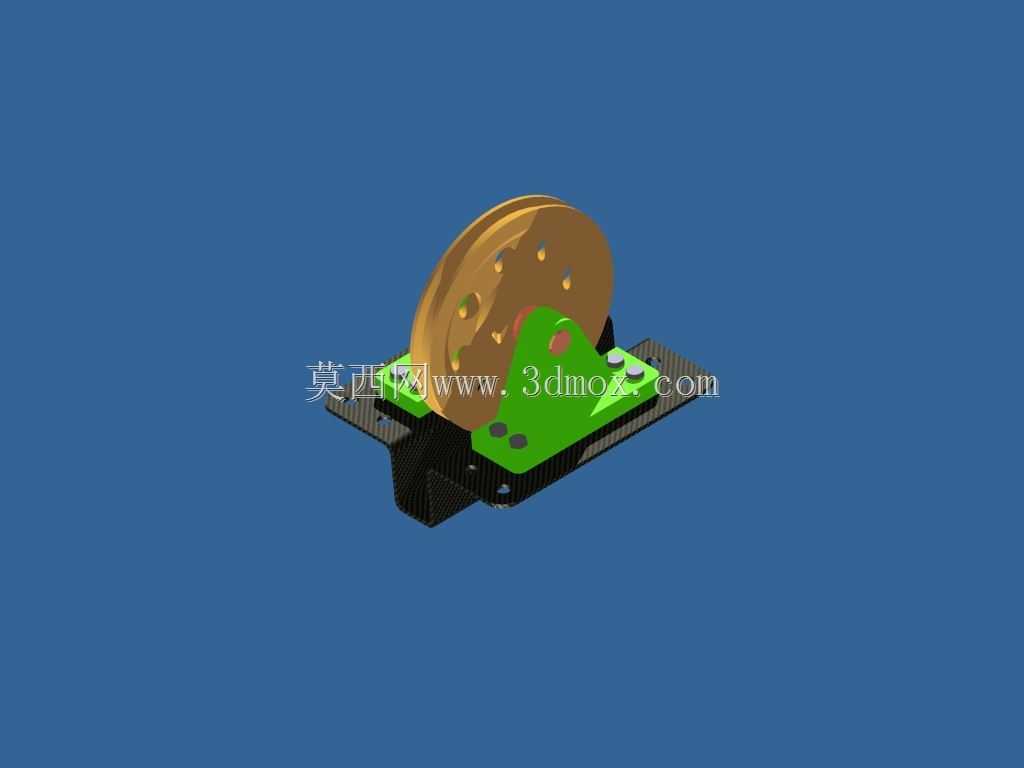

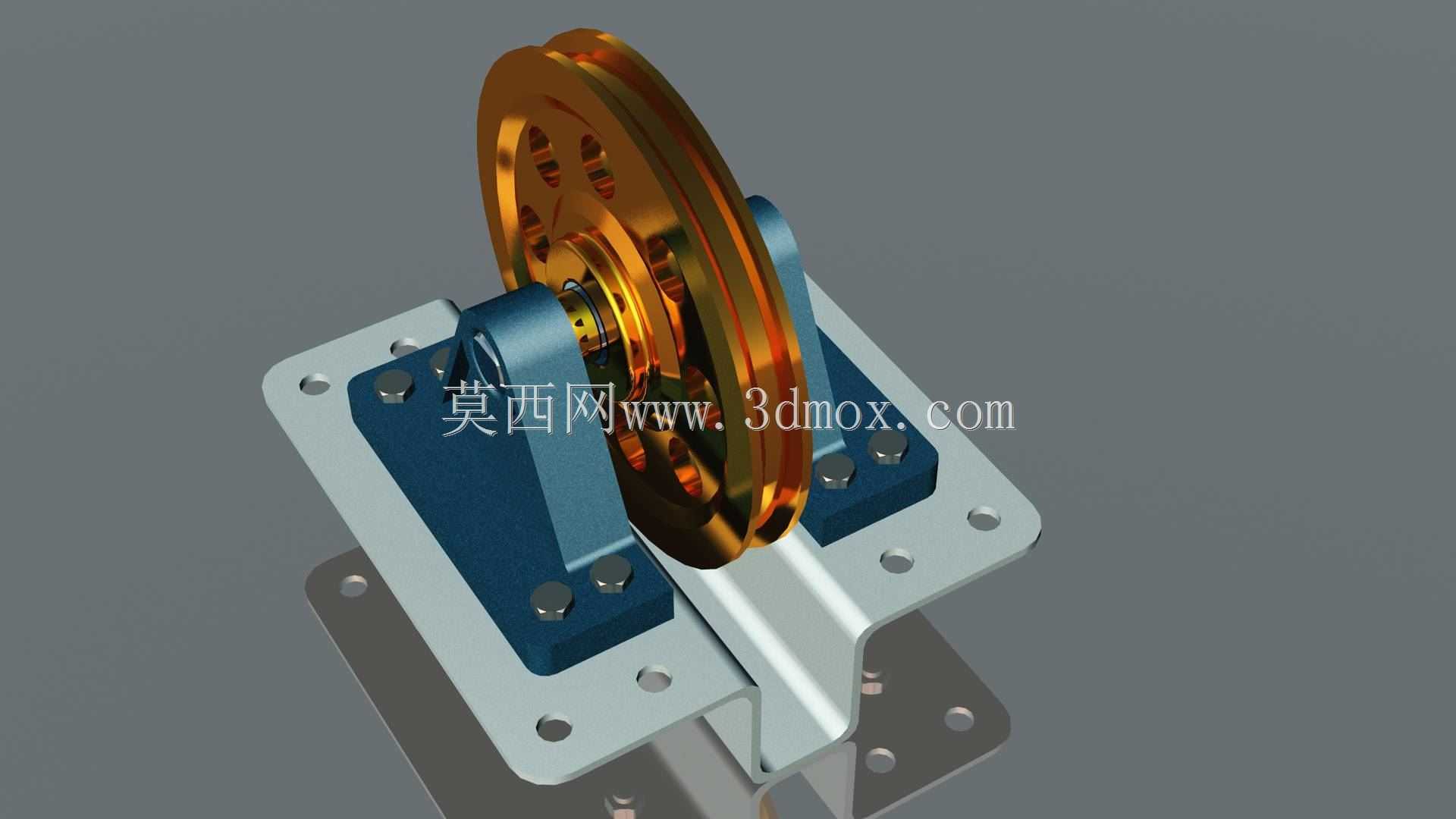

　　这类带安装底座的盘式制动构件，常应用在中小型输送线、轻型起重设备、自动化分拣线的从动轮端，作为运行机构的减速与驻车制动单元使用，区别于大吨位起重设备的鼓式制动结构，这类盘式组件散热表现更好，在频繁启停的工位上能维持稳定的制动摩擦力矩，不会因为连续制动产生的热堆积导致制动力矩衰减。从结构设计逻辑来看，整个组件采用分体式装配思路，底部的L型安装底座预留了四个沉头安装孔，孔位间距适配常规40系列铝型材的安装槽宽，也可以直接通过螺栓固定在焊接钢结构的安装面上，底座与制动钳体的连接面做了定位凸台设计，装配时不需要额外做同轴度找正，直接通过凸台卡入钳体的定位槽即可完成初定位，减少现场安装的调校工作量。上方的制动盘采用多减重孔设计，

　　在保证盘面刚度满足制动摩擦力需求的前提下，尽可能降低旋转部分的转动惯量，减少制动时对驱动端的冲击载荷，盘面的摩擦区域做了等宽环带设计，制动钳的摩擦片完全覆盖环带区域，制动时接触压力分布均匀，不会出现偏磨导致的摩擦片提前损耗。设计时需要注意安装边界的预留，制动盘旋转时的外圆轮廓与周边护罩、机架结构的安全间隙要控制在5mm以上，避免运行过程中出现剐蹭，制动钳的进油（或进气）接口朝向要预留管路安装空间，避免后期布管时出现过度弯折影响介质传输。这类构件在实际选型时，要匹配对应轴径的安装轮毂，制动盘的内孔与传动轴的配合采用过渡配合，通过平键传递扭矩，避免制动时盘体与轴出现相对滑动。日常运维中，只需要定期检查摩擦片的磨损量，

　　当磨损量达到阈值时直接更换摩擦片即可，不需要整体拆卸制动组件，维护成本较低。在三维建模过程中，这类组件需要重点还原安装孔位的位置度、制动盘与钳体的配合间隙，以及各个连接面的平面度要求，确保导出的工程图可以直接指导生产加工，装配体的配合关系要完全还原实际装配逻辑，避免出现干涉问题，方便后续做机构运动仿真时验证制动过程的运动轨迹是否合理。
