拉杆式双作用液压油缸三维结构设计

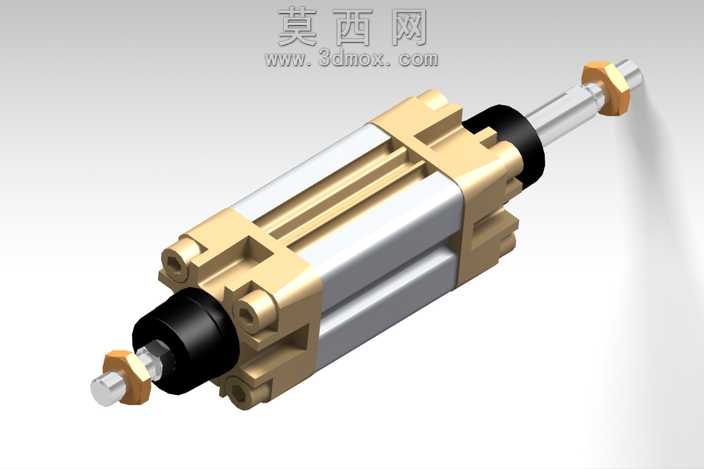

本作品为拉杆式双作用液压油缸的三维结构设计，建模过程严格遵循液压元件的通用设计规范，首先完成整体结构的参数化拆解，将油缸拆分为缸筒组件、活塞组件、活塞杆、前后端盖、拉杆紧固件、密封组件、进出油口接头、端部锁紧螺母等独立建模单元，逐一完成各零件的特征建模。建模阶段优先保证各配合面的尺寸精度，例如缸筒内壁与活塞的配合公差、活塞杆与端盖导向套的配合公差、拉杆安装孔的位置度公差均按照液压元件行业标准设定，确保虚拟装配后无干涉、各运动部件的活动行程符合设计预期。材质与渲染阶段，针对不同零件的实际材质属性赋予对应材质效果：缸筒部分采用哑光银灰色金属材质模拟硬质阳极氧化铝合金缸体，端盖与拉杆锁紧部件采用暖金色金属材质模拟高强度铜合金或镀锌钢构件，密封件采用哑光黑色橡胶材质，活塞杆采用高光亮面镀铬金属材质，进出油口接头采用金属切削加工后的亮面质感，通过渲染参数调整突出不同材质的反光差异、粗糙度区别，让整体模型的视觉效果贴近真实工业产品的实物质感，清晰区分不同功能的结构部件。结构设计上采用经典的四拉杆锁紧结构，通过四根对称布置的拉杆将前后端盖与缸筒压紧固定，保证缸筒承压时的结构强度；活塞与活塞杆采用刚性连接结构，两端均设置缓冲密封结构，可实现活塞往复运动的行程末端缓冲，降低液压冲击；活塞杆两端伸出端均配置锁紧螺母结构，可适配不同的外部负载安装需求，进出油口分别布置在前后端盖对应位置，可通过压力油的进出驱动活塞杆完成双向直线往复运动，实现推力与拉力的输出。设计过程中充分考虑了液压油缸的实际装配逻辑，所有零件的装配约束均按照实际装配关系设定，可直观展示油缸的内部结构组成与运动原理，清晰呈现各密封件的安装位置、紧固件的排布方式、运动部件的活动范围，还原了拉杆式液压油缸的典型结构特征。
