哈雷摩托双凸轮轴链驱传动组件

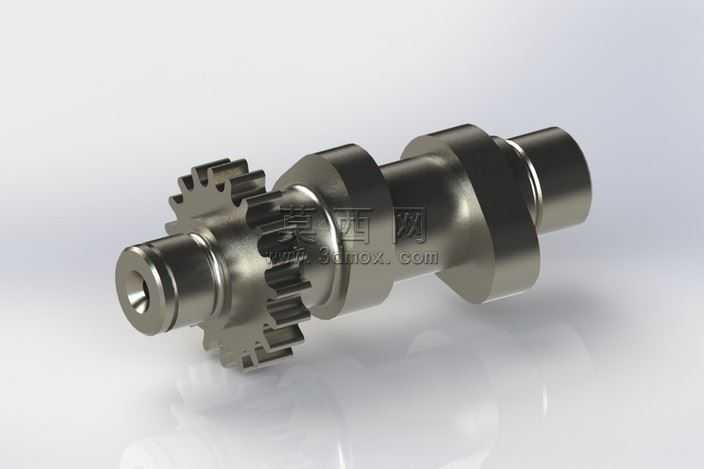

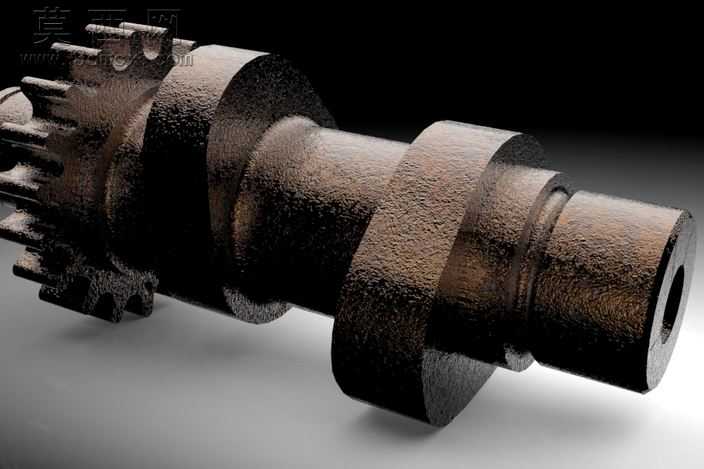

本作品为哈雷戴维森摩托车配套的链驱动凸轮轴三维建模作品，建模阶段以摩托车发动机配气机构的实际工况需求为核心设计依据，首先梳理凸轮轴的动力传递逻辑：该部件通过端部集成的传动齿轮与发动机正时链条啮合，接收曲轴传递的动力，通过轴身的多组凸轮型线推动气门挺柱，精准控制进排气门的开启与关闭时序，适配哈雷V型双缸发动机的配气相位要求。建模过程中首先完成基准轴的搭建，以凸轮轴的回转中心为全局基准，依次完成两端支撑轴颈、传动齿轮、多组凸轮桃片的结构绘制：支撑轴颈部分严格匹配发动机缸盖的轴承安装尺寸，保证轴体转动时的同轴度与支撑稳定性；端部传动齿轮采用渐开线齿形建模，齿距、齿厚参数匹配正时链条的啮合规格，保证链传动过程中的动力传递平稳性，降低啮合冲击与运转噪音；轴身的凸轮桃片轮廓经过型线优化，结合摩托车发动机高扭矩输出的特性，调整凸轮的升程曲线与包角参数，兼顾低转速区间的扭矩输出与高转速区间的进排气效率。材质与渲染阶段，整体零件赋予合金钢金属材质，模拟零件经过调质处理、表面精磨后的金属质感，对轴颈、凸轮工作面、齿轮齿面添加高光反射效果，还原机加工表面的光洁度，对非配合面添加细微的磨砂质感，区分不同加工面的工艺特征，渲染时采用柔和的侧上方打光，清晰呈现凸轮轴的阶梯轴结构、齿轮齿形细节、凸轮桃片的轮廓曲率，完整展现零件的结构特征。设计过程中重点考量零件的装配适配性，各轴段的退刀槽、圆角参数均符合机械加工工艺要求，凸轮与轴身的衔接处做过渡圆角处理，降低应力集中风险，保证零件在高频往复冲击的配气工况下具备足够的结构强度，整体模型完整还原了链驱动凸轮轴的结构细节，可用于摩托车发动机结构教学、配气机构原理演示、改装配件的设计参考等场景。
