假肢连接组件精密结构三维设计

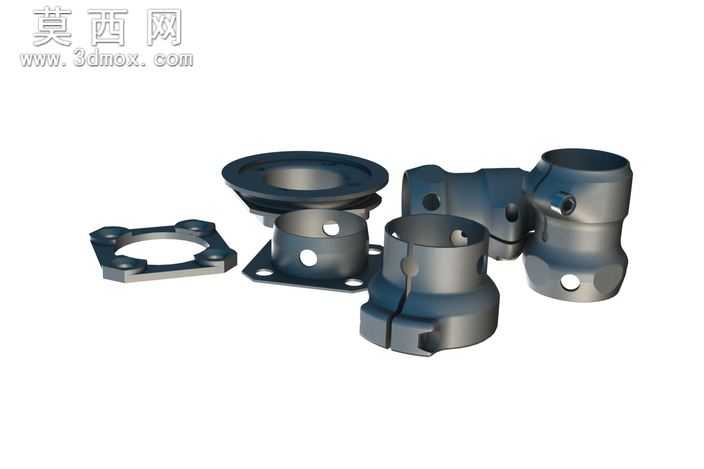

本作品为假肢适配用连接组件的三维设计成果，建模阶段采用SolidWorks完成全参数化构建，针对假肢连接所需的承重适配、角度微调、快拆对接等核心功能需求，对整套组件的五个独立零件分别进行结构拆解与特征建模。建模过程中优先保证各零件的配合精度，对接法兰盘的安装孔位采用对称阵列特征完成，孔位公差按照康复辅具的行业装配标准设定，确保与假肢接受腔、下肢杆件的对接精度；筒状主体构件的侧壁开孔、定位卡槽均采用拉伸切除与倒角特征组合制作，既满足锁紧销的安装行程需求，也通过圆角过渡处理消除应力集中隐患，适配假肢使用过程中的反复承重载荷。材质渲染阶段，针对金属构件的哑光金属质感进行参数调试，采用低粗糙度的金属材质搭配柔和的环境光遮蔽效果，还原医用钛合金构件的真实表面质感，各零件的分模线、安装接缝均做精细化处理，渲染输出的效果图能够清晰展示各零件的装配关系与结构细节。结构设计上，整套连接组件包含法兰对接底座、带定位孔的中间连接座、角度调节筒体、锁紧侧盖、快拆压环五个独立零件，各零件之间采用止口定位配合，搭配侧面的锁紧螺钉实现无旷量连接，同时预留了角度调节的转动间隙，可根据患者的穿戴需求调整假肢的对线角度，兼顾连接刚性与穿戴适配性。设计思路围绕康复辅具的实用需求展开，在保证结构强度满足人体承重要求的前提下，尽可能优化零件的壁厚与镂空结构，降低整套连接件的自重，同时简化装配流程，减少不必要的冗余零件，让组件在实际使用中具备更好的维护性与适配性，所有配合面均做了公差匹配设计，确保三维模型导出的工程图可直接用于后续的机加工生产，能够为假肢配件的研发生产提供精准的三维数字参照。
