碳纤维储能式下肢假肢结构三维设计

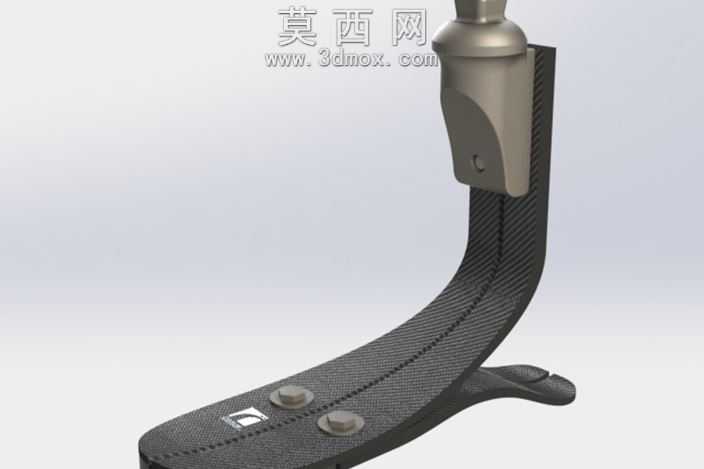

本作品为下肢假肢的三维参数化建模设计，整体采用仿生学结构还原人体下肢残端适配到足部支撑的完整力学传导路径，建模阶段以人体下肢运动生物力学数据为基础，先通过草图绘制勾勒出假肢接受腔连接端、C型储能主体、足部支撑段的轮廓曲线，对各段过渡区域做连续曲率处理，避免应力集中问题。建模过程中对接受腔连接部位做了标准化接口设计，上部金属连接头采用符合假肢行业通用装配标准的锥度结构，预留锁紧螺丝安装孔位，可适配市面主流的假肢接受腔组件，连接头与碳纤维主体的嵌合位置做了包覆式结构设计，增大接触面积提升连接可靠性。主体支撑部分采用碳纤维复合材料的材质设定，渲染阶段为主体赋予斜纹碳纤维纹理材质，调整纹理方向沿假肢受力走向排布，还原碳纤维构件的真实质感，同时对碳纤维表面做半哑光清漆层效果处理，呈现出复合材料构件的细腻表层质感；上部金属连接件赋予哑光钛合金材质，调整金属粗糙度参数模拟医用钛合金的磨砂表面效果，避免过度反光带来的不真实感。结构设计上采用一体化C型储能弧板结构，替代传统假肢的多段铰接设计，弧板的曲率经过反复调整，在足跟触地阶段可通过结构形变吸收地面冲击力，在蹬地阶段释放储存的弹性势能，辅助使用者完成行走发力动作；足部前端设置延伸的支撑翘板，适配行走过程中足尖离地阶段的滚动步态，弧板表面设置的两处固定凸台用于安装装饰性脚套或者防滑脚垫，凸台做了沉孔设计，安装螺丝后可保持表面平整无凸起。渲染阶段采用柔和的影棚光源环境，主光源从侧上方打光突出碳纤维纹理的走向与金属件的轮廓，辅光源补亮结构暗部避免细节丢失，背景采用浅灰色渐变突出假肢主体结构，整体渲染效果清晰展现各部分的结构衔接与材质差异。设计过程中充分考虑假肢的使用场景，整体结构无尖锐棱角，所有边缘都做了圆角过渡处理，既提升使用安全性，也能降低应力集中提升结构疲劳寿命，各部件的装配关系在建模中完全按照实际生产的装配逻辑做了配合间隙设定，可直接用于后续的结构验证与3D打印样件制作。
