多仓式工业储料钢架料仓结构设计

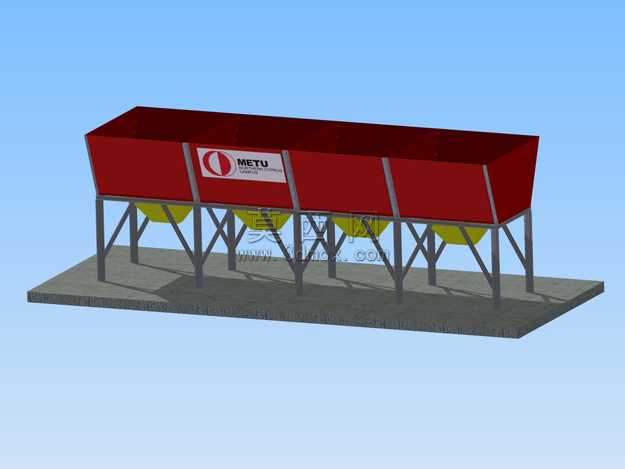

本作品为多仓连体式工业储料料仓三维建模成果，建模阶段采用参数化特征建模思路，先完成整体基准坐标系搭建，以底部安装平台为定位基准，依次向上完成支撑钢架、仓体外壳、下部出料斗的结构搭建。支撑钢架采用等边角钢型材作为主支撑构件，通过交叉斜撑结构强化整体抗扭与承重性能，每段型材的连接节点均做了贴合实际焊接装配的结构处理，避免出现悬空、错位的非工程化建模问题。仓体部分采用上宽下窄的渐变式斗型结构，四个独立储料仓连体排布，相邻仓壁共用侧板以节省材料与安装空间，仓体外壁预留了品牌标识安装位，可适配不同工业场景的标识张贴需求。下部出料斗采用锥形收口设计，每个料斗对应独立出料口，可实现多品类物料的分区存储与独立出料，避免不同物料混料问题。材质渲染阶段，仓体外壁采用哑光工业红漆材质，还原工业现场仓储设备的常用涂装效果，支撑钢架做了深灰色防锈漆质感处理，表面添加细微的颗粒质感模拟钢材喷涂后的真实触感，底部安装平台采用混凝土材质，添加表面粗糙纹理与轻微的色差变化，模拟水泥基座的真实质感，出料斗内壁采用亮黄色耐磨涂层材质，与外壁红色形成鲜明视觉区分，便于观察内部物料残留情况。整体模型严格按照工业仓储设备的实际尺寸比例搭建，各部件的装配间隙、型材壁厚、板材厚度均参考同类型实体设备的工程参数设置，未出现结构干涉、壁厚不合理等问题，可用于工业仓储方案展示、结构教学演示、虚拟场景搭建等场景，模型的各部件均做了独立分组处理，可根据需求快速修改仓体数量、支撑高度、出料口尺寸等参数，适配不同的物料存储需求。
