补5/8片可调控制臂枢轴结构设计

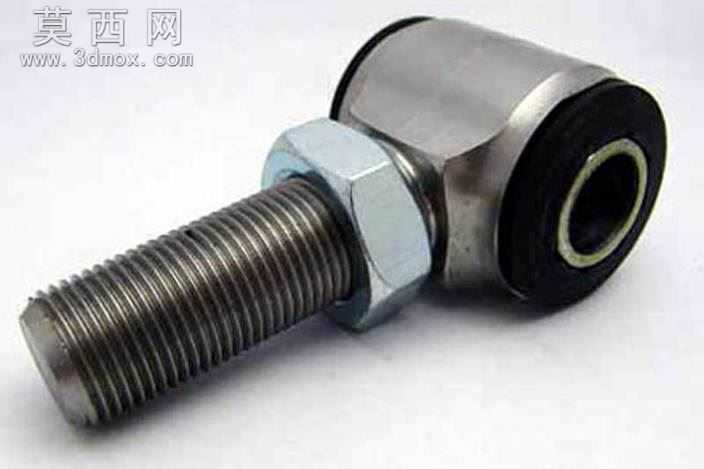

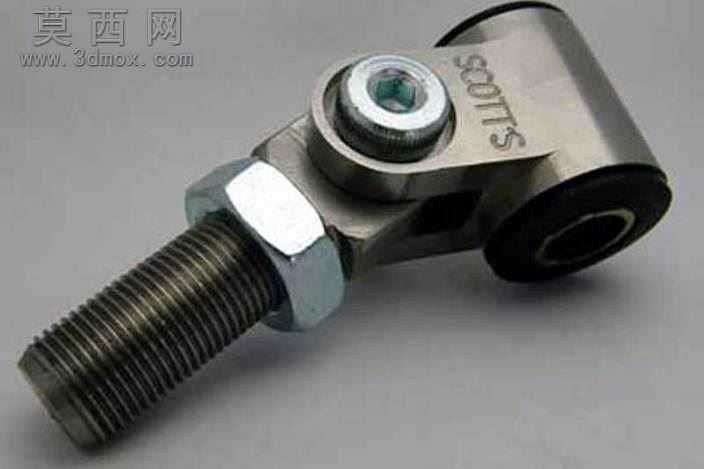

本作品为补5/8片可调控制臂枢轴的三维参数化模型，建模阶段采用SolidWorks完成全参数化草图绘制与特征构建，首先以公制螺纹标准为依据，通过螺旋线扫描切除生成外螺纹段的精准牙型，匹配六角锁紧螺母的内螺纹特征，保证螺纹副的装配干涉量控制在合理公差范围内。主体铰接基座采用拉伸与放样组合特征构建，针对枢轴铰接部位的环形安装槽，通过旋转切除特征精准加工出橡胶衬套的限位卡槽，还原实物中衬套与金属基座的过盈配合结构。渲染阶段采用金属材质分层赋色方案，外螺纹段与六角螺母赋予抛光合金钢材质，调整粗糙度参数至0.8μm模拟机加工金属的细腻光泽，铰接基座部分赋予哑光不锈钢材质，粗糙度设置为3.2μm体现锻压毛坯经机加工后的质感，端部橡胶衬套赋予丁腈橡胶材质，调整漫反射参数至0.6、高光等级至0.1，还原橡胶件的哑光吸光特性。结构设计上重点还原可调功能的实现逻辑：螺纹段与基座的连接部位预留调节行程空间，通过六角螺母的旋合位置变化实现枢轴整体安装长度的微调，铰接端的径向通孔与内置枢轴销采用间隙配合设计，保证铰接转动的灵活性，同时在销孔端部设计沉头结构用于安装限位堵头，避免枢轴销工作过程中脱出。建模过程中对所有配合面添加了装配约束验证，通过软件的干涉检查功能排查螺纹配合、铰接转动部位的干涉问题，确保模型可直接用于装配模拟与运动仿真，所有特征均保留完整参数树，可根据实际安装需求调整螺纹规格、铰接孔径、调节行程等核心尺寸，适配不同规格的控制臂改装场景。材质渲染阶段添加了工作室环境光效，通过三点布光方案突出金属件的棱边高光与橡胶件的质感对比，最终渲染效果清晰呈现零件的结构层次与材质差异，可直接用于产品展示、装配教学等场景。
